在PCBA加工过程中，DIP插件作业是保证电路板质量和稳定性的重要工艺环节。DIP插件作业将元器件精确插入PCB板上的通孔中，并通过焊接形成可靠的电连接。为了确保DIP插件作业的高效性和质量，我们将详细介绍DIP插件作业的步骤、工具与环境要求、作业注意事项及常见问题的解决方法。

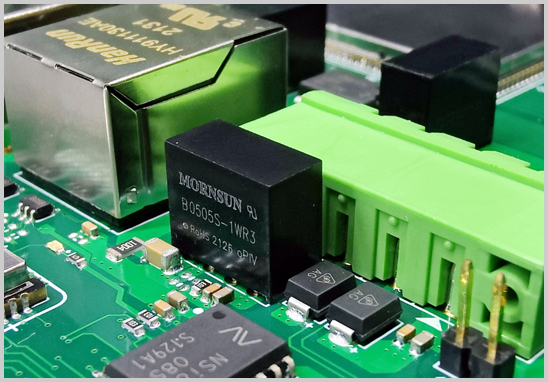

DIP插件作业的重要性

DIP插件作业是通孔插装（Through-Hole Technology，THT）工艺中的关键一环，常用于需要强力固定的元件，特别是大功率和机械强度要求较高的器件。与表面贴装（SMT）相比，DIP插件工艺能够为元件提供更稳固的支撑，特别适合对抗震动和高温环境需求较高的产品，如工业控制、电源模块、汽车电子等。优质的DIP插件作业能够有效提升产品的使用寿命和稳定性，是保障产品品质的必要工序。

DIP插件作业的步骤、工具和环境要求

1. 作业步骤

DIP插件作业通常分为以下几个步骤：

- 准备物料：根据生产文件，将需插装的元器件、PCB板及相关工具准备就绪。

- 插件摆位：按照元件标识和插装位置将元器件放置到PCB板的相应通孔中，并确保极性正确。

- 检查插装：在插件摆位完成后，对板面进行检查，确保所有元件都插入正确的孔位，元件方向和极性符合设计要求。

- 固定元件：为避免元件在后续焊接过程中松动，可以使用夹具、卡子或临时固定工具对元件加以固定。

- 焊接处理：使用波峰焊或手工焊接对元件进行焊接，确保每一个焊点都饱满、牢固。

- 清洗与检查：焊接完成后需进行清洗，去除焊接残留物，再进行终检，确保焊接无虚焊、冷焊现象。

2. 使用工具

DIP插件作业需要的常用工具包括：

- 插件夹具：用于辅助定位和固定元器件，确保插件位置准确。

- 放大镜或显微镜：便于在焊接前后检查焊点和元件状态。

- 防静电手套和手腕带：防止静电对敏感元件造成损害。

- 焊接工具：包括波峰焊机或手工电烙铁、焊锡丝、助焊剂等。

3. 环境要求

为了保障DIP插件作业的顺利进行和焊接质量，应满足以下环境要求：

- 防静电保护：操作台及周围应具备良好的防静电措施，包括接地、使用防静电台垫、穿戴防静电服等。

- 洁净环境：作业环境须保持清洁，避免灰尘和杂物干扰焊接质量。

- 通风良好：焊接过程中产生的烟尘需及时排出，保障操作人员的健康。

DIP插件作业中的注意事项

1. 元件极性方向：DIP插件作业中，元器件的极性必须准确无误，特别是电解电容、二极管、三极管等极性元件。错误的极性会导致电路故障甚至损坏整个PCBA板。

2. 插装顺序：按照从低到高的顺序进行插装可以避免在操作过程中对已插好的元件造成干扰。一般从电阻、二极管到电容、插座等依次插装，以确保操作的流畅性和板面的整洁度。

3. 焊接温度控制：在波峰焊或手工焊接时，焊接温度过高或焊接时间过长都会对元件和PCB板造成损害。温度应控制在合适范围内，并根据元件的具体情况合理调整。

4. 焊点质量检查：焊点应呈均匀饱满的形态，无拉尖或空洞等缺陷，确保电连接稳定。对于大功率元件的焊点，可以采用加粗焊锡或增加焊点的方法来提高接触强度。

5. 防止虚焊和漏焊：虚焊会导致电气连接不稳定，影响产品性能。通过仔细检查焊点，确保每个元件都正确焊接到位，可以有效防止虚焊和漏焊。

常见问题及解决方法

1. 元件位置偏移：插件作业中元件容易偏移或错位。这种情况多由操作不当或固定不牢引起，建议在插装后及时进行检查并调整位置，必要时使用夹具固定元件。

2. 焊接虚焊：虚焊通常发生在焊接不充分或接触不良的情况下。解决方法是在焊接时确保温度控制合适，并保持焊锡的流动性，使其均匀覆盖焊点。

3. 冷焊现象：冷焊会导致焊点强度不够，表面不光滑。常见原因是焊接温度不足或焊接时间不够，处理时需调整焊接温度并适当延长焊接时间。

4. 焊接飞溅和残留物：焊接时可能产生飞溅物或残留物，影响板面清洁。可通过使用合适的助焊剂和焊接温度，焊接后进行清洗来解决。

PCBA加工DIP插件作业服务优势

作为一家经验丰富的电子制造公司，我们深知DIP插件作业在PCBA加工中的重要性。我们的DIP插件作业团队具有丰富的实践经验，熟悉各种元件插装和焊接要求，能够根据客户需求灵活调整工艺流程。同时，我们的一站式PCBA代工代料服务涵盖从元件采购、设计、生产到最终检测的全过程，使客户可以专注于产品开发，其他生产环节由我们高效处理，节省时间和成本。

我们的DIP插件作业严格按照行业标准执行，确保每一个焊点的高质量，并提供可靠的测试和检验，杜绝漏焊、虚焊等问题。通过我们高标准的作业流程和优质的生产服务，我们的PCBA加工服务不仅能满足客户的质量要求，还能有效提升产品在市场中的竞争力。

DIP插件作业是PCBA加工中关键的手工工序，它不仅影响到电路板的电气性能，还直接关系到成品的稳定性和可靠性。通过科学的作业步骤和严格的质量把控，我们的PCBA加工服务能够确保DIP插件工艺的高质量，为客户提供更加可靠、耐用的电子产品。在PCBA加工需求不断提升的今天，选择专业的代工服务将是提升产品竞争力的有效途径。
