在电子设计与逆向工程领域，PCB抄板是一项关键技术，能够帮助工程师快速还原电路设计并进行二次开发。选择合适的抄板软件不仅能提高效率，还能保障设计精度和成功率。以下是当前市场上主流的PCB抄板软件及其特点分析，同时结合行业实践经验，为工程师和企业提供参考建议。

主流PCB抄板软件推荐

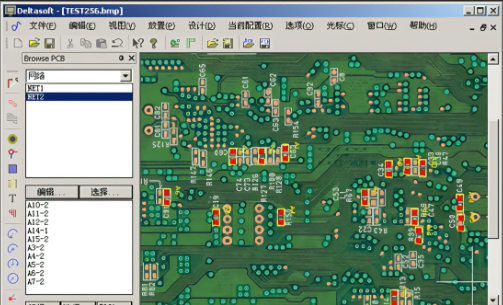

1. QuickPCB2005

   QuickPCB2005是国内广泛使用的专业抄板工具，支持彩色扫描图像处理，可直接将实物PCB板扫描图还原为板图文件。其功能包括焊盘、线、孔等元素的精准绘制，支持自动捕捉网格中心、32层设计、Protel格式兼容等特性，操作界面符合工程师习惯，大幅提升抄板效率。

   - 优势：免费、轻量化、支持逆向工程全流程。

   - 适用场景：中小型项目、预算有限的企业或独立开发者。

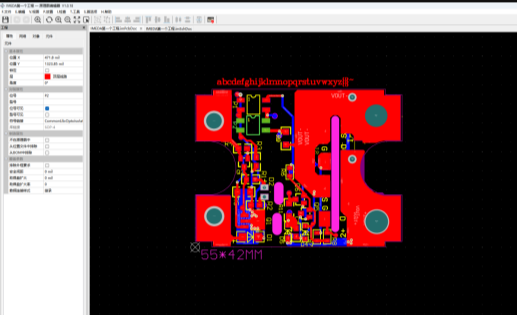

2. 智造EDA

   智造EDA是一款集成PCB抄板、正向设计与原理图返推功能的一体化工具，尤其适合需要从抄板过渡到自主设计的团队。其特色在于支持多层板逆向解析，并可直接生成生产文件，简化了设计与制造的衔接。

   - 优势：功能全面、支持正向开发与逆向工程结合。

   - 适用场景：复杂电路板设计、需兼顾研发与量产的团队。

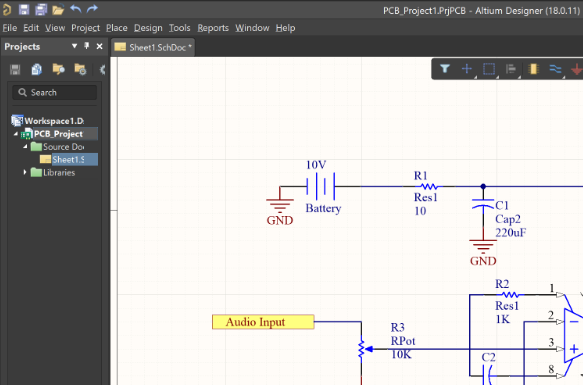

3. Altium Designer

   作为国际知名的商业EDA工具，Altium Designer虽非专为抄板设计，但其强大的PCB编辑功能和3D视图支持，可辅助高精度抄板。尤其适用于需要结合正向设计验证的复杂项目。

   - 优势：兼容性强、支持高级仿真与验证。

   - 适用场景：高端电子产品开发、企业级项目。

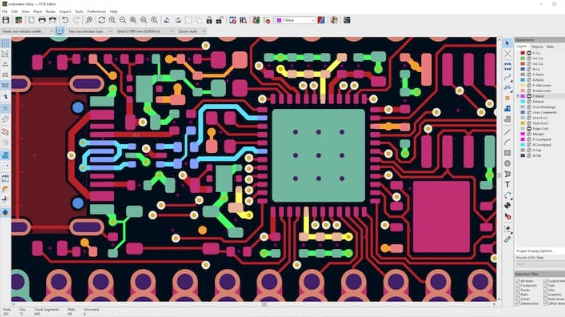

4. KiCAD

   这款开源软件凭借其免费和跨平台特性，成为中小企业的热门选择。KiCAD支持从原理图到PCB布局的全流程设计，配合插件可实现基础的抄板功能，适合预算有限但需要灵活性的团队。

   - 优势：开源免费、社区资源丰富。

   - 适用场景：教育用途、初创企业原型开发。

抄板软件选择的核心考量因素

1. 功能适配性

   - 若需处理多层板或HDI板，优先选择支持32层设计及高精度网格捕捉的软件（如QuickPCB2005）。

   - 涉及高频信号或复杂阻抗控制时，Altium Designer的仿真功能更具优势。

2. 成本与授权

   - 免费工具（如QuickPCB2005、KiCAD）适合中小项目，而商业软件（如Altium Designer）则适合长期投入的企业。

3. 兼容性与输出格式

   - 确保软件支持主流EDA格式（如Protel、Gerber），以便与后续PCB生产环节无缝对接。

抄板后的生产服务优化建议

完成抄板设计后，选择高效可靠的PCB打样厂商至关重要。国内头部企业如嘉立创（JLC）、鹏鼎控股等，凭借先进设备与数字化服务，可提供“24小时极速打样”及高多层板支持（如32层、0.076mm线宽），显著缩短产品开发周期。对于需要一站式服务的企业，推荐选择集抄板、PCB制造、元器件采购、贴片焊接于一体的供应商（如深圳宏力捷电子），以降低跨环节沟通成本，确保设计到量产的高效转化。

结语

PCB抄板软件的选择需结合项目复杂度、预算及长期规划。QuickPCB2005凭借其免费与高效特性，成为逆向工程的首选；而商业工具和开源方案则适用于不同场景。无论采用何种软件，结合优质的打样与生产服务，才能最大化提升产品迭代效率。深圳宏力捷电子基于十余年行业经验，提供从抄板到量产的全链条服务，助力企业快速实现技术转化与市场落地。
