在PCBA加工过程中，经常有人会问：“到底该用SMT工艺还是DIP工艺呢？”其实，两者没有绝对的好坏，只是应用场景和工艺需求不同。对于很多有电子产品代工需求的客户来说，弄清楚SMT加工和DIP加工的区别与选择逻辑，能帮助你更高效地推进项目。

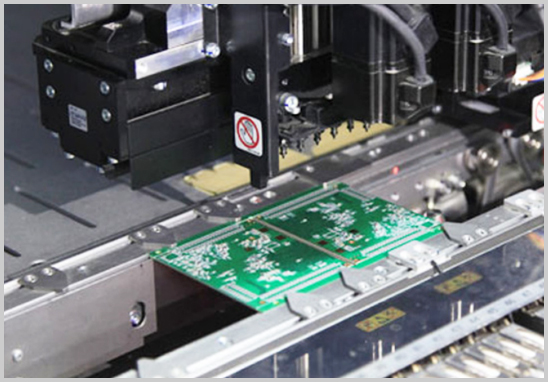

SMT（Surface Mount Technology，表面贴装技术）就是我们常说的“贴片加工”。简单理解，就是把电子元器件直接贴装在PCB表面，然后通过回流焊进行固定。
SMT加工的优势在于：
- 高效率：全自动化贴片机速度快，适合大批量生产；
- 高密度：元件可以直接贴装在电路板正反面，大幅提升集成度；
- 稳定可靠：回流焊接点一致性好，抗震抗干扰能力强。
SMT常用在手机、电脑、智能家居、汽车电子等产品中。根据《中国电子信息产业发展研究院数据》（2023年行业白皮书），超过80%的电子产品加工环节采用了SMT工艺。
DIP（Dual In-line Package，直插式封装工艺），又叫插件加工。就是把带有引脚的电子元件插入PCB预留的孔位，再通过波峰焊或者手工焊接来固定。
DIP加工的优势在于：
- 承载力强：插件元件焊接点牢固，能承受较大电流和机械应力；
- 适用面广：电解电容、大功率管、变压器等不适合贴片的元件，多采用DIP加工；
- 可维护性强：插件元件相对容易更换和维修。
常见于电源板、功率电路、工业设备控制板等领域。
| 对比维度 | SMT加工 | DIP加工 |
| 工艺方式 | 表面贴装，回流焊 | 插件加工，波峰焊/手工焊 |
| 适用元件 | 贴片电阻、电容、IC芯片 | 电解电容、变压器、连接器、大功率器件 |
| 生产效率 | 自动化程度高，速度快 | 相对慢，部分依赖人工 |
| 成本结构 | 初期投入设备成本高，单片加工成本低 | 初期投入低，但人工成本高 |
| 应用场景 | 消费电子、通信设备、汽车电子 | 电源电路、工业控制、功率器件 |
在实际PCBA加工中，并不是非此即彼，而是根据产品特点灵活组合。比如：
- 小型化、轻薄化产品（如手机、可穿戴设备）：优先选择SMT加工；
- 大电流、大功率器件（如电源模块、工控板）：需要DIP加工；
- 综合型电路板：通常是SMT+ DIP混合工艺，先SMT后DIP，最后统一测试。
如果你是初次找代工厂，建议把电路板BOM表和样板交给有经验的PCBA加工厂家，由工程师来评估并推荐合适工艺。
深圳宏力捷电子专注PCBA代工代料20余年，工厂配备多条SMT生产线和DIP生产线，可根据产品需求灵活组合工艺，提供：
- PCB设计与制造
- 元器件采购
- SMT加工与DIP加工
- PCBA测试与组装
- 成品交付
从设计到落地，我们提供一站式PCBA代工代料服务，免去客户与多家供应链沟通的麻烦。
总结一下：SMT加工适合高密度、小型化电子产品，DIP加工适合大功率、机械强度高的器件，实际应用中往往是两者结合使用。想要节省时间与成本，最好的办法就是找像宏力捷这样经验丰富的PCBA加工厂家，帮你做最优工艺选择。
