在整个SMT加工（表面贴装技术）流程中，钢网制作常常被忽视，但实际上，它对贴片焊接的质量和良率起着决定性作用。深圳宏力捷电子作为一家拥有20余年经验的PCBA代工代料厂家，我们在上万次生产项目中都验证过：“钢网是SMT加工的灵魂”。

一、什么是钢网？它在SMT加工中起什么作用？

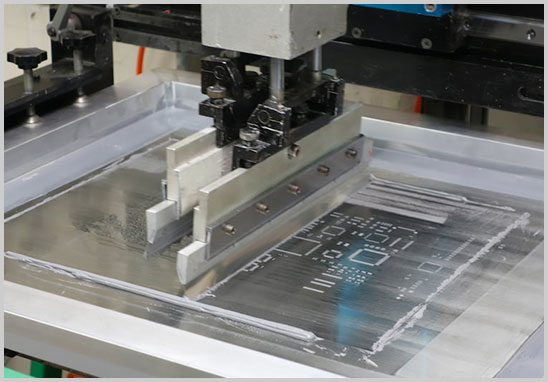

钢网（Stencil）是一种用于将锡膏精确印刷到PCB焊盘上的不锈钢模板。

在SMT贴片加工中，锡膏印刷是第一步，也是影响焊点可靠性的关键环节。钢网的孔形、厚度、开口精度直接决定锡膏量是否均匀，从而影响焊接是否饱满、是否产生虚焊、连锡等问题。

简而言之：

> 钢网开得准，印得稳，焊得好。

> 一张合格的钢网能直接提升整个SMT生产线的良率和稳定性。

二、钢网制作对SMT加工质量的核心影响点

1. 开口设计决定锡膏量

不同封装尺寸（如0402、QFP、BGA、LGA等）对锡膏量要求差异很大。

若钢网开口过大，焊点易连锡；过小，则容易虚焊或漏印。

经验丰富的SMT厂家会根据焊盘形状、元件间距、PCB表面涂层等参数，通过软件优化开口比例，一般控制在 焊盘面积的90%~110% 之间。

2. 钢网厚度影响焊接稳定性

常用厚度为0.10mm~0.18mm，厚度越大，锡膏量越多。

不同板型（如高密度BGA板 vs. 功率器件板）需选用不同厚度的钢网。

我们在多品种小批量SMT代工中通常采用 激光切割钢网+电抛光工艺，既能保持开口光滑，又能确保锡膏释放顺畅。

3. 制作精度决定印刷一致性

优质的激光钢网切割精度可达±0.01mm。

如果钢网制作粗糙或偏移，即使使用再高端的印刷机，也无法保证每次锡膏量一致，导致焊点偏位、锡珠、虚焊等一系列品质问题。

4. 钢网清洁与维护也影响SMT良率

即便钢网制作合格，但若在生产中未及时清洁，锡膏残留堵孔，也会影响印刷效果。

宏力捷在量产过程中每隔 5~10块PCB自动擦拭钢网一次，并定期进行 超声波深度清洗，确保每次印刷稳定可控。

三、为什么PCBA代工厂要重视钢网管理？

对客户而言，选择专业的SMT加工厂，不仅看设备配置，还要看工艺控制能力。

钢网虽小，但贯穿了PCB设计→钢网制作→锡膏印刷→贴片焊接的整个链条。

优秀的代工厂会在投产前阶段就参与钢网开口审核，协助客户优化焊盘设计，减少后期返修和良率损耗。

深圳宏力捷电子就拥有完善的 钢网制作与审核流程：

- 钢网设计前由工艺工程师审查Gerber文件；

- 对复杂BGA器件采用局部缩孔或阶梯钢网设计；

- 严格执行首件检测制度，确保印刷效果与设计吻合。

四、专业建议：如何选择靠谱的SMT加工厂？

1. 看经验： 是否有稳定的中高端客户案例与批量生产经验；

2. 看设备： 是否配备进口锡膏印刷机与SPI锡膏检测仪；

3. 看工艺： 是否具备激光钢网、电抛光、阶梯钢网等多种方案；

4. 看管控： 是否有完善的钢网设计评审与印刷过程监控机制。

宏力捷电子配备多条SMT生产线、DIP插件线及测试装配线，从PCB设计、元件采购到组装、焊接、测试、交付一站式服务，确保从源头到终端的SMT加工品质全流程可控。

五、结语

钢网虽小，却是决定SMT加工质量的“大事”。

只有在钢网制作、锡膏印刷、贴片焊接各环节精准配合下，才能实现PCBA产品的高可靠、高一致性输出。

如果你正在寻找SMT贴片加工、PCBA代工代料服务，或对钢网设计优化有疑问，欢迎联系深圳宏力捷电子的工程团队。

> 我们用20年的经验，帮你把每一个焊点做到完美。
