PCB设计公司是做什么的？并不只是“画PCB”

很多客户一提到PCB设计公司，第一反应就是：

> “不就是把原理图画成PCB板吗？”

但在实际项目中，真正专业的PCB设计公司，提供的是一整套“从设计到量产”的工程服务，目的只有一个：

让产品更稳定、更好生产、更快上市。

下面就站在客户最关心的角度，系统讲清楚：

一家专业PCB设计公司，通常能做到哪些服务？

一、原理图评审与设计可行性分析（很多人忽略，但非常关键）

在正式画板之前，PCB设计公司通常会先做一件事：原理图评审（Design Review）。

主要包括：

- 电源架构是否合理

- 关键芯片外围电路是否符合参考设计

- 接口、保护电路是否完善

- 是否存在明显不可布线、难量产的问题

提前发现问题，比画完板再改，成本低得多。

对很多初创团队或非硬件背景客户来说，这一步尤其重要。

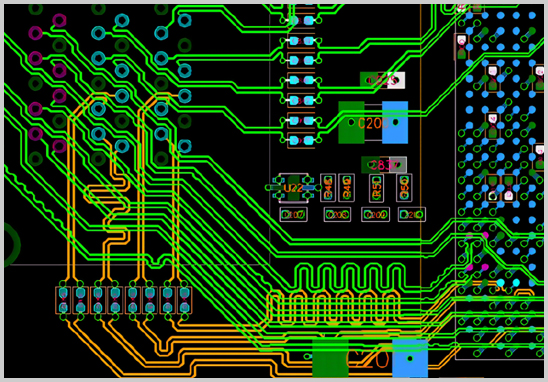

二、PCB布局与布线（核心能力）

这是PCB设计公司的“基本功”，但专业程度差别非常大。

常见服务内容包括：

- 单面板 / 双面板 / 多层PCB设计

- 高速信号、差分信号、阻抗控制

- 电源完整性（PI）与信号完整性（SI）基础优化

- EMI/EMC设计经验导入

对于多层板、高密度设计，经验尤为重要，不只是“能不能画出来”，而是：

板子好不好用、稳不稳定、量产会不会出问题。

三、高难度PCB设计能力（客户最关心的部分）

真正拉开PCB设计公司差距的，往往是这些能力

1. 多层高精密PCB设计

- 6层、8层、10层及以上

- 高密度走线、精细线宽线距

- 复杂电源与地平面规划

2. BGA封装PCB设计

- 大引脚数BGA扇出

- 微孔、过孔规划

- 焊接与可制造性考虑

3. 盲孔 / 埋孔PCB设计

- HDI结构规划

- 减少层数、优化成本

- 配合工厂实际加工能力

这些设计不是会画软件就能做，而是大量项目经验堆出来的。

四、BOM表建立与器件选型支持

很多客户低估了BOM的重要性。

专业PCB设计公司通常可以：

- 从原理图自动或半自动生成BOM

- 校对型号、封装、参数

- 提出可替代器件建议（降风险、控成本）

- 优化“难买、停产、交期长”的器件

对量产项目来说，这一步直接影响：

成本、交期、稳定供货。

五、元器件供应商搜寻与购料支持

不少PCB设计公司已经不只停留在“设计端”，而是往工程+供应链延伸。

可提供的支持包括：

- 主流电子元器件渠道推荐

- 国产 / 进口器件替代方案

- 协助客户完成样品购料

- 批量阶段的采购协调

对于没有成熟供应链资源的客户，这一点非常实用。

六、PCB打样与样品制作对接

设计完成 ≠ 项目结束。

专业PCB设计公司通常可以：

- 输出完整生产文件（Gerber、钻孔、坐标等）

- 对接PCB板厂进行打样

- 协助处理DFM问题（可制造性优化）

- 跟进样品质量与修改反馈

让设计真正“落到实物”。

七、PCBA试产与批量生产服务

对客户来说，最省心的模式往往是：

一个团队，负责到PCBA量产。

常见PCBA相关服务包括：

- SMT贴片、DIP插件

- 样品试产、小批量试产

- 批量生产导入（NPI）

- 生产问题反馈与设计优化闭环

这种模式特别适合：

- 创业团队

- 产品迭代快的企业

- 没有完整硬件团队的公司

八、为什么越来越多客户选择“一站式PCB设计公司”？

总结一句话：省时间、省成本、少踩坑。

相比多方对接：

- 原理图一家公司

- PCB另一家公司

- 打样再找一家

- PCBA再对接

一站式PCB设计公司能把责任集中、沟通成本降到最低。

九、选择PCB设计公司时，客户最该关注什么？

给客户一个实在的判断标准：

- 有没有做过类似产品

- 是否具备多层/BGA/盲埋孔经验

- 是否懂量产和工艺，而不只是画板

- 能不能从“工程角度”给建议，而不是只按图施工

结语

PCB设计，从来不是“画完就结束”的工作。

真正专业的PCB设计公司，是站在产品成功角度，帮客户把每一步走稳。

如果你手上已经有原理图，希望尽快推进到样品甚至量产，那选择一家经验扎实、服务完整的PCB设计公司，往往比自己摸索要高效得多。
