PCB设计完整流程详解:从原理图到Gerber文件

发布时间:2026-05-21 阅读: 来源:管理员

一、什么是PCB设计?为什么流程规范至关重要

PCB(印刷电路板)是所有电子设备的物理基础,承载元器件并实现电气互联。一块合格的PCB,不仅要电气功能正确,还要满足信号完整性、散热、可制造性和可靠性等多维度要求。

规范的设计流程,是将工程师的电路构想高质量转化为可量产实物的关键路径。任何一个环节的疏漏,都可能导致打样失败、返工成本激增甚至产品失效。

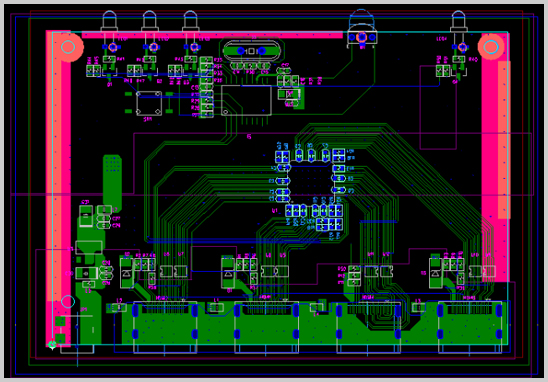

PCB设计完整流程详解:从原理图到Gerber文件


二、PCB设计完整流程详解

第一步:原理图设计与审核

PCB设计的起点是原理图(Schematic)。原理图描述的是电路的逻辑连接关系,而非物理布局。

核心要点:

- 使用Altium Designer、KiCad、Cadence OrCAD等主流EDA工具绘制原理图

- 确保网络标号(Net Label)命名统一,避免悬空引脚(Unconnected Pin)

- 完成ERC(电气规则检查),消除短路、断路等逻辑错误

- 对电源、地网络进行功率估算,确认导线承载能力

原理图是整个PCB设计的"蓝图",其准确性直接决定后续所有工作的质量。


第二步:元器件封装库建立与BOM表整理

原理图中的每个元器件符号,需与实际物理封装一一对应。

封装建立注意事项:

- 焊盘尺寸严格参照IPC-7351封装标准或器件Datasheet的推荐封装

- BGA(球栅阵列)封装需特别注意焊球间距(Pitch)、阵列排布及扇出策略

- QFN、QFP等密脚IC要核实引脚间距,避免丝印与焊盘重叠

- 同步生成BOM表(物料清单),标注物料编号、规格、封装、数量及推荐供应商

BOM表的价值: 它不仅是采购备料的依据,也是PCBA生产阶段物料管控的核心文件。


第三步:PCB板框规划与叠层设计

在正式布局前,需确定板卡物理边界与层叠结构。

板框规划:

- 根据产品结构(外壳、安装孔、接插件位置)确定板形和尺寸

- 定义禁布区(Keep-out Zone)

叠层设计(Stackup):

- 双层板适用于简单电路;四层及以上用于高密度或高速信号设计

- 标准四层参考叠层:Top(信号层)→ GND(地层)→ VCC(电源层)→ Bottom(信号层)

- 高速设计中,信号层与参考平面(地/电源)紧密相邻,有效控制阻抗

- 盲孔(Blind Via)连接外层与内层,埋孔(Buried Via)仅连接内层间,用于高密度互联(HDI)设计

来源参考:IPC-2221B《印制板设计通用标准》对叠层设计及最小间距有详细规范。


第四步:元器件布局(Layout)

布局是PCB设计的核心创意阶段,直接影响布线难度和产品性能。

布局原则:

- 功能分区: 数字电路、模拟电路、电源电路分区摆放,减少相互干扰

- 信号流向: 元器件摆放顺序遵循信号流向,缩短关键路径

- 热管理: 大功率器件(MOSFET、电感、散热芯片)靠近散热通道或板边

- 高速器件: 晶振、DDR、高速接口器件优先布局,缩短高速信号路径

- 可制造性(DFM): 保证元器件间距符合SMT贴片工艺要求,焊盘方向统一


第五步:PCB布线(Routing)

布线是将原理图中的逻辑网络转化为物理铜箔走线的过程。

布线关键规则:

- 电源线、地线加粗处理(一般≥20mil),信号线按阻抗要求设定线宽

- 差分对(Differential Pair)等长走线,控制相位偏差

- 高速信号避免直角走线,采用45°或圆弧拐角

- BGA扇出(Fanout):优先使用Via-in-Pad或狗骨头(Dog-bone)扇出方式

- 盲孔/埋孔设计用于解决BGA下方的高密度布线瓶颈

- 完成DRC(设计规则检查),确保无间距违规、无断线


第六步:铺铜、丝印与板面检查

铺铜(Pour Copper): 在地层/电源层铺设大面积铜皮,降低阻抗,改善散热与EMC性能。

丝印(Silkscreen): 标注元器件位号、极性标记、产品Logo及版本号,指导生产与维修。

板面最终检查清单:

- 丝印是否压焊盘

- 安装孔铜环是否完整

- 板边与走线/焊盘的安全间距

- 阻焊(Solder Mask)开窗是否正确


第七步:生成Gerber文件及制造输出

Gerber文件(RS-274X格式)是PCB制造的标准交付格式,相当于工厂的"加工图纸"。

必须输出的文件清单:

文件类型
说明
各层Gerber文件顶层/底层铜箔、内层铜箔
阻焊层(.GTS/.GBS)防止焊锡短路
丝印层(.GTO/.GBO)元器件标识
钻孔文件(.DRL)过孔/通孔坐标与尺寸
板框文件(.GKO)外形尺寸
坐标文件(.CSV)SMT贴片坐标,用于贴片编程

建议在提交工厂前使用Gerber Viewer(如GerbView、CAM350)核查文件完整性,避免因文件错误导致生产延误。


三、PCB打样与PCBA代工代料:从设计到实物的最后一公里

完成PCB设计后,客户通常面临以下需求:

- PCB裸板打样: 验证板卡结构与走线正确性,周期通常为24小时~5天

- PCBA打样(含贴片焊接): 结合BOM采购物料,完成SMT贴片+DIP插件焊接,验证整板功能

- PCBA代工代料批量生产: 客户无需自建供应链,由代工厂统一采购BOM物料并完成量产


选择PCBA代工代料服务商时,重点考察:

- 是否具备高精密/BGA返修能力

- 是否能处理盲埋孔HDI板的生产

- 物料采购渠道是否可追溯(防止假料)

- 是否提供AOI光学检测、ICT在线测试及功能测试


四、深圳宏力捷电子:一站式PCB设计与PCBA服务

深圳宏力捷电子专注PCB设计及PCBA全链条服务,具备以下核心能力:

- 专业PCB设计: 承接2~20层多层板、高精密BGA封装、盲孔/埋孔HDI板设计,客户仅需提供原理图,其余全程由我们负责;

- 完整BOM管理: 专业工程团队建立BOM表,协助客户遴选优质供应商、把控物料品质;

- 快速打样: 支持PCB裸板及PCBA快速打样,缩短产品验证周期;

- PCBA批量代工代料: 提供从物料采购、SMT贴片、DIP插件到成品测试的完整量产服务,一站式交付;

- 全程技术支持: 资深工程师全程跟进,提供DFM审查建议,减少生产风险。

无论您是硬件创业团队、研发工程师,还是需要量产的品牌客户,宏力捷均可为您提供高效、可靠的技术支持与生产保障。

×
