在PCB设计与PCBA生产过程中，细心的工程师常会发现板子边缘或元器件周围有一些不起眼的小圆点，这些就是"Mark点"，也称为基准点（Fiducial Mark）。别看它小，一旦设计不当，可能导致整条SMT贴片产线停工返工。今天我们就来详细聊聊，PCB设计中Mark点究竟有什么作用。

一、什么是Mark点

Mark点是PCB板上专门设置的、用于设备识别和定位的标记图形，通常为直径0.5mm~2mm的实心圆点，材质为裸铜或表面镀金/镀银处理，周围保留一定面积的"空旷区"（Clearance Zone），不允许有走线、字符或其他元件覆盖。

二、Mark点的核心作用

1. SMT贴片精准定位

这是Mark点最主要的作用。SMT贴片机在工作前，会通过CCD视觉系统识别Mark点的坐标，建立PCB板的坐标系统，从而确定贴片机贴装元器件的精确位置。尤其对于BGA、QFN、0201等高密度细间距封装而言，贴装精度要求在±0.05mm以内，缺少Mark点或Mark点设计不规范，极易导致元器件偏位、虚焊甚至短路。

2. AOI/SPI检测基准

在锡膏印刷（SPI）和自动光学检测（AOI）环节，Mark点同样是设备建立检测坐标系的基准，确保检测结果的准确比对，减少误判和漏检。

3. 多层板层间对位

对于4层及以上的多层板，内层与外层之间的对位精度直接影响导通孔、盲埋孔的成型质量。在多层板压合及钻孔工序中，通常会设置"层间Mark点"，辅助钻孔设备及光绘设备进行层间对准，避免因层偏导致的孔位偏移、断线等问题。

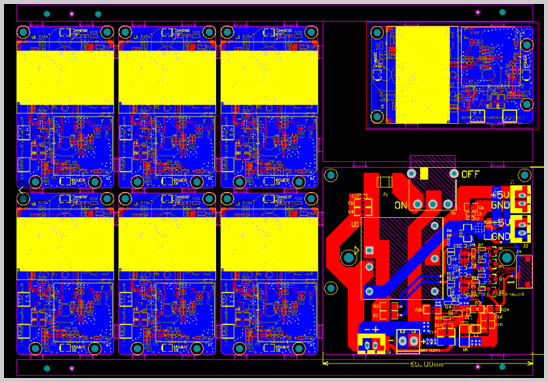

4. 拼板（Panel）整体定位

在小尺寸PCB拼版生产时，除单板Mark点外，还需在整板四角设置"拼板Mark点"，用于贴片机识别整张拼板的基准坐标，提升大批量生产效率。

三、Mark点的常见分类

- 板级Mark点（Global Fiducial）：通常设置在PCB板对角线的两个或三个位置，用于整板坐标定位；

- 局部Mark点（Local Fiducial）：设置在BGA、QFN、连接器等高精密元件周围，用于局部精确定位，是高精密封装PCB设计的关键环节；

- 拼板Mark点（Panel Fiducial）：用于整张拼板的定位识别。

四、Mark点设计规范要点

根据IPC-7351等行业标准及实际工程经验，Mark点设计需注意以下几点：

1. 形状与尺寸：推荐使用实心圆形，直径建议1.0mm左右，过小易识别失败，过大占用布局空间；

2. 空旷区要求：Mark点周围至少保留2倍直径范围内无走线、丝印、阻焊开窗等干扰；

3. 数量与位置：板级Mark点建议不少于2个，呈对角分布，避免对称放置造成方向识别错误；

4. 表面处理一致性：Mark点表面处理应与板面其他焊盘一致（如沉金、喷锡等），保证反光均匀，便于光学识别；

5. 阻焊开窗：Mark点区域阻焊需做开窗处理，避免阻焊油墨覆盖影响识别对比度。

五、Mark点设计不当的常见后果

实际生产中，因Mark点设计问题导致的常见故障包括：贴片机无法识别坐标而报警停机、BGA局部偏位导致虚焊、多层板层间错位造成短路或开路、拼板效率低下增加生产成本等。这些问题往往在PCB设计阶段就能通过规范化设计提前规避，这也是为什么专业PCB设计公司的工程评审环节如此重要。
