一、PCB抄板需要多长时间？没有统一答案，取决于板子复杂度

很多客户咨询PCB抄板服务时，第一个问题往往是"多久能拿到板子"。实际上，PCB抄板周期并非固定数值，而是由电路板本身的复杂程度、抄板团队的技术水平、以及是否需要同步完成PCB制作、元器件采购、SMT贴片等后续环节共同决定的。

从行业经验来看，PCB抄板的整体周期大致可以分为以下几个区间（仅供参考，具体以实际板件评估为准）：

- 简单单双面板：线路结构清晰、层数少（1-2层）、无BGA等高密度封装，抄板资料（原理图、PCB文件、BOM清单）通常1-2天即可完成；

- 中等复杂度多层板：4-6层板，存在一定密度的贴片元器件，需要通过打磨、扫描、比对等工艺逐层还原，一般需要3-5天；

- 高密度复杂多层板：8层及以上、存在BGA/QFN等高密度封装、盲埋孔设计的板子，抄板难度较大，通常需要5-10天甚至更久，具体取决于层数和线路密度。

需要说明的是，以上周期仅指"抄板资料还原"这一环节，如果客户需要在抄板基础上进一步完成PCB打样制作、元器件采购、SMT贴片焊接等一站式服务，整体交付周期还需叠加相应工序时间。

二、影响PCB抄板周期及交付时间的关键因素

PCB抄板不是简单的"拍照复制"，而是一套涉及物理拆解、光学扫描、线路比对、原理图反推、BOM清单整理等多环节的技术工作。以下因素会直接影响最终的交付时间：

1. 电路板层数与结构复杂度

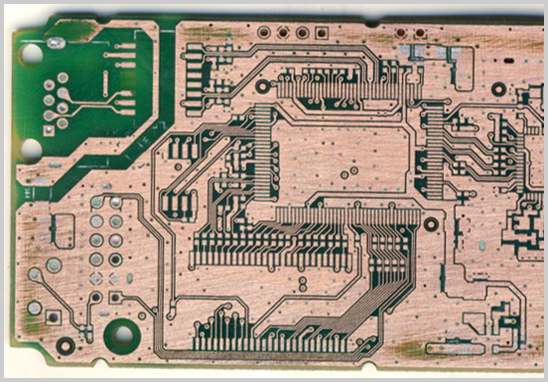

层数越多，抄板团队需要逐层打磨、拍照、比对的工作量越大。双面板通常只需正反两次扫描比对即可完成布线还原，而8层以上的板子需要逐层剥离、多次扫描拼合，耗时自然成倍增加。

2. 元器件密度与封装类型

如果板子上存在BGA、QFN、CSP等无引脚或超小间距封装，元器件下方的线路走向无法直接观察，需要借助X-Ray检测、切片分析等更精细的手段辅助还原，这类板子的抄板周期通常会延长。

3. 芯片是否加密及型号是否可查

部分主控芯片会做丝印打磨或激光去标处理，抄板团队需要通过封装比对、电路功能反推等方式判断芯片型号，若涉及功能性调试验证，也会增加整体周期。

4. 是否需要功能验证与调试

抄板完成后，若客户要求对还原出的PCB文件、原理图进行上电测试、功能比对，确保与原板功能完全一致，这一验证环节也会占用一定时间，但能大幅提升抄板资料的可靠性，降低后续PCB制作和贴片环节返工的风险。

5. 是否同步安排PCB打样、元器件采购、SMT贴片

单纯的抄板出资料（原理图+Gerber+BOM）与"抄板+打样+焊接"一站式服务，交付节点是不同的：

- 抄板出资料：完成线路还原、生成可制板文件即可交付；

- 一站式打样服务：还需叠加PCB制板周期（一般1-3天加急，常规5-7天）、元器件采购到货周期（视物料是否现货而定）、SMT贴片焊接周期（1-3天，视板量与工艺复杂度而定）。

因此客户在咨询周期时，建议明确告知需求是"只要抄板资料"还是"要抄板+打样+焊接成品"，方便供应商给出更准确的排期。

三、PCB抄板完整流程及各环节大致耗时

了解抄板的具体流程，有助于客户更清楚地判断周期是否合理。一般的PCB抄板流程包括：

1. 来板评估：接收样板后，工程师初步判断层数、工艺难度、是否加密，给出初步周期与报价（通常当天或次日反馈）；

2. 物理拆解与扫描：对板子进行打磨、拍照、逐层扫描（简单板半天至1天，复杂多层板1-3天）；

3. 线路比对与图纸还原：借助专业抄板软件进行线路比对、生成Gerber文件（视复杂度1-3天）；

4. 原理图反推与BOM整理：根据还原后的线路及元器件信息，反推原理图并整理物料清单（0.5-2天，与还原工作可部分并行）；

5. 功能验证（可选）：如客户要求验证，需额外安排上电测试及比对（1-2天）；

6. 资料交付/后续打样安排：确认资料无误后交付客户，或进入PCB制板、采购、贴片等后续环节。

以上各环节存在一定的并行空间，实际项目中经验丰富的团队会合理压缩总耗时，但板子本身的复杂度是决定周期上限的核心变量。

四、如何缩短PCB抄板周期？几个实用建议

1. 提前说明需求范围：明确是否需要功能验证、是否需要同步打样贴片，避免中途追加需求导致排期延后；

2. 提供辅助资料：如有部分丝印标识、产品说明书、已知型号信息等，可帮助工程师更快判断芯片和电路结构，缩短反推时间；

3. 选择有自有板厂和SMT产线的服务商：抄板资料出来后如需立即打样验证，选择具备"抄板+制板+贴片"一体化能力的供应商，可省去多方对接和物流周转的时间损耗；

4. 合理评估加急需求：多数抄板团队可提供加急服务，但复杂多层板的加急空间有限，建议根据实际项目节点合理安排，而非一味追求最短周期而忽视资料准确性。

五、常见问题解答

Q1：PCB抄板一般最快多久能出资料？

结构简单的单双面板，在不要求功能验证的情况下，最快可实现当天或次日出具基础还原资料，但具体仍需以实际板件评估结果为准。

Q2：抄板出来的资料能直接拿去打样生产吗？

经过线路比对、功能验证的抄板资料，通常可以直接用于PCB制板和贴片生产；但建议在批量生产前，先进行小批量打样验证，确认功能与原板一致后再安排量产，降低风险。

Q3：抄板+打样+贴片一站式服务，整体周期大概多久？

需要综合抄板周期、PCB制板周期（常规5-7天，加急可压缩至1-3天）、元器件采购到货时间（现货物料较快，紧缺物料需另行评估）、SMT贴片焊接周期（1-3天）来综合排期，建议在项目启动前与供应商确认详细的分段时间表。

Q4：芯片被打磨去标还能抄板吗？周期会不会明显变长？

可以通过电路功能分析、封装比对等方式辅助判断，但相较型号清晰可查的板子，确实会增加一定的分析和验证时间，具体需由工程师评估后给出周期。

六、宏力捷：一站式PCB抄板与代工代料服务能力

深圳宏力捷电子拥有10余年电路板抄板实战经验的专业抄板团队，长期服务于各类电子产品研发及生产企业，能够针对不同层数、不同密度、不同加密程度的电路板给出合理的周期评估与可靠的还原方案，保证抄板成功率。

除抄板服务外，宏力捷自有PCB板厂与SMT贴片厂，可为客户提供从电路板抄板、PCB制作、元器件采购、SMT/DIP焊接加工，到组装测试的一站式电路板抄板打样服务，帮助客户免去多方对接、物流周转的时间损耗，让抄板到样品交付的整体周期更加可控、更加高效。

如果您正为电路板资料缺失、原厂停产需二次开发、产品改良升级等需求寻找靠谱的抄板及代工代料合作伙伴，欢迎联系宏力捷，我们将根据您的实际板件情况，提供准确的周期评估与专业的一站式解决方案。
