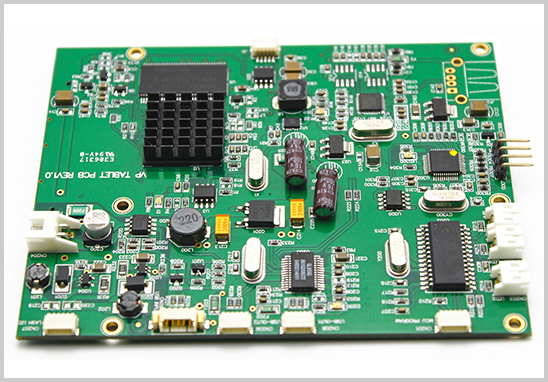

为什么老电路板会"没有设计文件"？

工业设备、仪器仪表等产品的生命周期常达10到20年。原厂倒闭、设计人员离职、文件存储损坏，都会让设计资料丢失。而设备一旦故障或需要补货，客户手里往往只剩一块实物板，这时就需要PCB反向设计：以实物板为依据，还原出可制造、可验证的设计文件。

重新绘制PCB并打样的标准流程

第1步：评估实物板与可行性

先确认层数、板厚、板材、表面处理、有无盲孔/埋孔、有无BGA等高密度封装。层数越多、密度越高，难度和周期越大。

第2步：资料采集与器件识别

对正反面拍高清照片，记录元件位号、丝印和极性方向，识别每个器件的型号、封装和参数。对被灌胶、被屏蔽罩覆盖或型号磨损的器件，需要借助功能测试和电路推断确认。

第3步：获取走线与层间信息

- 双层板：通过高精度扫描与图像处理提取走线和孔位。

- 多层板：可逐层分层扫描，或使用X-ray等无损方式辅助判断内层走线。分层扫描通常会损坏样板，因此建议保留一块备用板。

第4步：还原原理图并重绘PCB

在Altium Designer、Cadence Allegro、PADS等EDA软件中还原网络连接，重建封装库，再依据原板布局完成PCB绘制，并检查线宽、间距、过孔和叠层结构。

第5步：校验与输出文件

- 用网络表与实物板逐一比对，做DRC检查；

- 对高速或有阻抗要求的信号，核对阻抗与叠层设计；

- 输出Gerber、钻孔文件、BOM和坐标文件。

第6步：打样与功能验证

先做小批量PCB打样和PCBA贴片，再与原板对比测试。实际项目中，一般需要"打样—测试—微调"1到2轮才能定型。

决定成败的几个关键点

1. 合法合规：反向设计前应确认板卡产权归属或已获得合法授权，避免侵犯他人知识产权。

2. 软件与固件：实物板只能还原硬件，MCU、FPGA等器件内的程序需要客户自行提供或另行获取授权。

3. 元器件替代：老板卡上的元器件常已停产（EOL），需要查找替代料或翻新料，并评估兼容性。

4. 制造标准：PCB制造与验收可参考IPC系列标准，如IPC-2221（PCB设计通用标准）、IPC-6012（刚性板鉴定与性能规范）、IPC-A-600（印制板可接受性）、IPC-A-610（电子组件可接受性）。

客户常问的几个问题

Q：反向设计后，新板能和原板100%一致吗？

硬件连接和布局可以高度还原，但内层隐藏信息、器件参数和固件需要通过测试与客户提供的资料补全。最终以功能验证为准。

Q：打样需要多长时间？

周期取决于层数、工艺和物料齐套情况。简单双层板耗时较短，多层高密度板需要更长的画板和制造时间，具体周期以工程评估为准。

Q：找PCB设计公司与自己画板，哪个更划算？

对于多层板、BGA、盲埋孔等复杂板卡，专业团队在工艺经验、软件工具和可制造性（DFM）方面更有优势，可减少反复改版的隐性成本。

Q：代工代料适合哪些客户？

适合没有采购渠道、不想自建供应链，或希望缩短从设计到量产周期的电子产品厂家。
