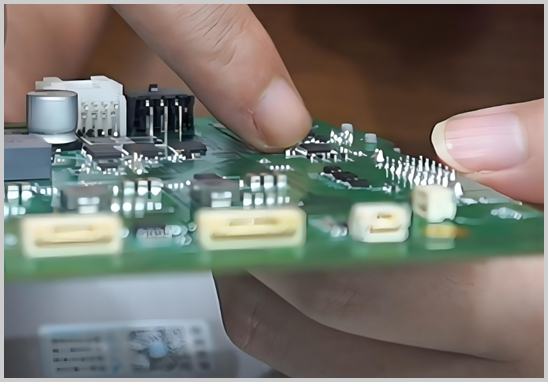

PCB抄板后能直接生产吗？

结论：不建议直接量产。 抄板得到的是对实物板的"逆向还原"文件，包括Gerber、PCB文件、BOM和原理图。还原过程难免有误差，需要经过文件校验、样板验证和小批量试产，确认功能和一致性后，才适合批量生产。

不能直接量产的原因主要有四点：

- 还原误差：多层板内层走线、盲埋孔、阻抗线宽、板材叠构等信息，需要靠分层、测量和经验判断，细微偏差就可能影响性能。

- BOM不完整：元器件丝印磨损、型号被打磨、参数无法直读（如精密电阻、特殊电容、定制磁性元件），都需要实测和比对确认。

- 功能不等于外观一致：板子看起来一模一样，不代表电气性能、EMC表现和稳定性一致。

- 量产工艺未经验证：原板可能工艺陈旧，直接沿用会带来可制造性问题，如焊盘设计不合理、拼板不当、测试点缺失等。

从实物抄板到批量生产的标准流程

第一步：实物评估。 确认层数、板厚、板材、表面处理、是否含BGA、盲埋孔、阻抗控制和特殊工艺。这一步决定抄板难度、周期和报价。

第二步：拆解与数据提取。 记录元器件位置、型号和参数，对板子做扫描或拍照，通过分层和测量还原各层线路。

第三步：文件还原与校对。 生成PCB文件、Gerber、BOM，必要时反推原理图，再将还原文件与实物逐层比对，检查网络连接是否一致。

第四步：DFM可制造性检查。 对照IPC-2221等设计规范以及工厂工艺能力，检查线宽线距、孔径、焊盘、阻焊开窗、拼板方式等。这是抄板文件走向量产的关键一步。

第五步：PCB打样与PCBA样板制作。 先做少量样板，完成元器件采购、SMT/DIP焊接和组装。

第六步：功能与可靠性测试。 与原板对比测试：电源、信号、通信、功耗、温升，必要时做老化测试，并按IPC-A-610检查焊接质量。有问题的，回到文件修正后再次验证。

第七步：小批量试产，再批量生产。 通常先做几十至几百片，验证良率、工艺稳定性和物料供应，没有问题再放量。批量阶段还要建立BOM锁定、首件确认、AOI/ICT/FCT检测和可追溯体系，保证批次一致性。

抄板后量产的常见风险

- 物料风险：原板器件停产或缺货，需要评估替代料，并验证替代后的性能。

- 软件与固件：含MCU、FPGA等芯片的板子，抄板只能还原硬件，程序需要客户自行提供或另行开发。

- 性能偏差：高速、射频、大电流板对叠构和阻抗敏感，要重点验证。

- 成本与良率：未做DFM的文件进入量产，容易出现焊接不良、返工和成本上升。

抄板的合规提醒

抄板常用于设备维修、老产品停产后的备份、技术学习研究，以及在已有产品基础上做改进和升级。PCB设计图纸、软件程序、专利技术等可能受到《著作权法》《专利法》《反不正当竞争法》等法律保护，具体范围请以法规原文为准。建议客户在抄板前确认自己对产品拥有合法权利，并避免直接复制他人受保护的设计用于商业销售。

与抄板相关的常见问题

1. 抄板和复制芯片程序是一回事吗？

不是。抄板还原的是PCB线路和BOM，芯片内部程序属于另一个范畴，需要客户提供源程序或授权。

2. 多层板、BGA板能抄吗？

可以，但难度较高，需要更精细的分层和测量，对团队经验要求更高。

3. 抄板后可以改进设计吗？

可以。常见做法是在还原基础上优化布局、更换停产器件、改善散热和EMC，再进行打样验证。

4. 抄板需要提供哪些资料？

一块完好的实物板即可。如有原厂资料、器件清单或功能说明，会让还原更准确、验证更快。

5. 抄板后还能继续找同一家做代工代料吗？

可以，而且效率更高。抄板、打样、采购、贴片和测试由同一家完成，可以避免文件在多家之间传递造成的信息损耗，文件问题也能更快闭环。

深圳宏力捷电子：从抄板到量产的一站式服务

深圳宏力捷电子拥有10多年电路板抄板实战经验的PCB抄板团队，保证抄板成功率。公司自有PCB板厂和SMT贴片厂，能够提供：

- 电路板抄板：实物还原PCB文件、Gerber、BOM，支持多层板和高精密板

- PCB制作：自有板厂，打样到批量都可对接

- 元器件采购：渠道可追溯，可协助评估替代料

- SMT/DIP焊接加工：配备多条SMT、DIP生产线

- 组装测试：样板验证、功能测试，为批量生产把关

从一块实物板，到可量产的成品，宏力捷电子可以全程把关，让抄板文件经过验证后再稳妥放量。如果您手上有需要抄板、打样或代工代料的项目，欢迎联系我们，提供实物板和需求，即可获得评估与报价方案。
