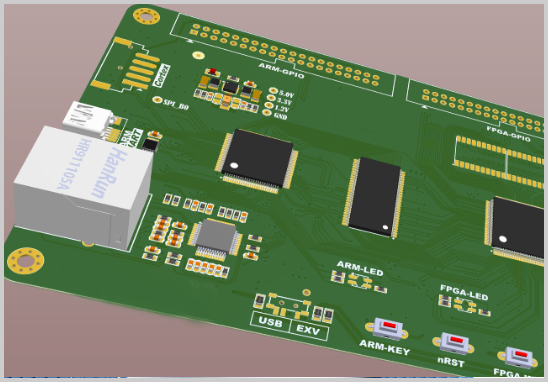

很多硬件团队把PCB Layout外包出去后，最关心的问题只有一个：多久能拿到可以打样的文件？ 先给结论：简单板约2~5个工作日，中等复杂度多层板约1~2周，高密度、BGA、盲埋孔或高速板通常需要2~4周甚至更长。 具体多久，取决于板子复杂度和资料完整度，而不是单纯的"画板速度"。

一、不同复杂度的PCB Layout周期参考

周期一般包含：资料评审、封装库建立、布局、布线、规则检查（DRC）、客户确认与修改。

二、影响PCB Layout周期的6个关键因素

1. 板层数与走线密度。 层数越多、器件越密，布局布线的反复调整越多。

2. 是否包含BGA等高密度封装。 BGA需要扇出、过孔与叠层协同设计，间距越小，难度越高。

3. 高速信号要求。 DDR、PCIe、USB3.0、千兆以太网等需要阻抗控制、等长与差分对设计，并可能需要仿真或多轮优化。

4. 盲孔/埋孔与HDI工艺。 工艺约束更多，需要提前与板厂确认叠层和孔径能力，沟通环节增加。

5. 原理图与资料完整度。 缺少器件规格书、结构限位图、关键器件位置要求，是最常见的延期原因。

6. 需求变更与确认速度。 布局阶段改结构、换器件，往往相当于重新来一遍；客户反馈越慢，总周期越长。

三、PCB Layout外包的标准流程

1. 需求评审：确认层数、尺寸、板厚、工艺、交期。

2. 资料核对：原理图、BOM、结构图、特殊器件规格书。

3. 封装库确认：核对焊盘尺寸与引脚定义。封装设计可参考IPC-7351等行业标准。

4. 布局确认：先出布局方案，客户确认后再布线，避免返工。

5. 布线与规则检查：完成走线、电源地处理、DRC。

6. 输出文件：生成Gerber、钻孔文件、BOM、坐标文件，并核对工艺要求。

设计规则方面，通用的PCB设计要求可参考IPC-2221《印制板设计通用标准》，成品板验收可参考IPC-A-600。

四、如何缩短PCB Layout外包周期？

- 一次性提供完整资料：原理图、BOM、结构尺寸图、层叠与阻抗要求、关键器件摆放要求。

- 提前锁定器件型号：避免布局中途换料，尤其是BGA和连接器。

- 分阶段确认：先确认布局，再进入布线，减少后期大改。

- 提前告知工艺和打样要求：板厚、铜厚、表面处理、阻抗、拼板方式，避免出文件后才发现不匹配。

- 指定唯一对接人：减少沟通层级，加快确认速度。

五、Layout周期只是起点：别忽略后续环节

Layout完成不等于产品到手。完整项目周期还应包括：

- PCB制板：常规样板多为数天，复杂多层板、HDI、特殊板材更长。

- 元器件采购：关键物料交期往往是整体进度的瓶颈，建议在设计阶段同步确认BOM可采购性与替代方案。

- SMT贴片与DIP焊接：根据数量与工艺安排。

- 测试与调试：功能测试、问题反馈与改版。

因此，更省时的做法是在Layout阶段就同步考虑可制造性（DFM）和可采购性，让设计、制板、采购、贴片并行推进，而不是各环节分别找供应商、层层交接。

六、常见问题

Q1：只有原理图，没有BOM，可以外包Layout吗？

可以。设计方可协助建立BOM并核对封装，但需要预留确认时间。

Q2：Layout外包可以加急吗？

可以，但需要评估板子复杂度。加急通常通过增加工程师投入实现，高速、高密度板的加急空间有限，且需要更完整的前期资料。

Q3：设计完成后发现要改版，周期怎么算？

小范围调整通常较快；若涉及叠层、器件布局或结构变更，需要重新评估。

Q4：Layout文件交给其他板厂和贴片厂可以吗？

可以，但建议核对Gerber和工艺要求，避免因工艺能力不匹配造成返工。
