SMT贴片加工的定义与可接受判定标准

发布时间:2025-05-14 阅读: 来源:管理员

作为一家拥有20余年经验的PCBA代工代料企业,深圳宏力捷电子深知SMT贴片加工是电子产品制造的核心环节。无论是智能手机、医疗器械还是工业设备,其电路板的稳定性和可靠性都离不开SMT工艺的精准把控。本文将结合行业规范与客户常见需求,用通俗易懂的语言解析SMT贴片加工的定义及关键判定标准。

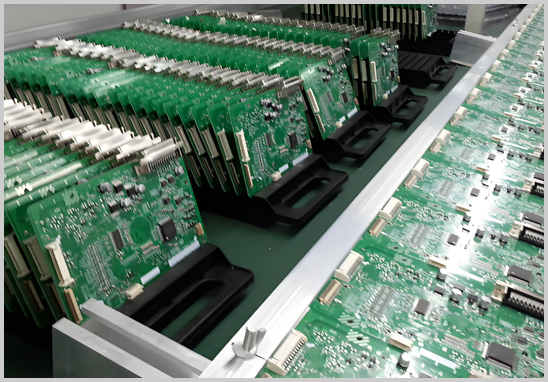

SMT贴片加工厂


一、什么是SMT贴片加工?

SMT(Surface Mount Technology,表面贴装技术)是一种通过高精度设备将微小电子元件(如电阻、电容、芯片等)直接贴装到印刷电路板(PCB)表面的工艺。相比传统插件技术,SMT具有集成度高、生产效率快、成本可控的优势,已成为现代电子制造业的标配技术。


核心流程包括:

1. 锡膏印刷:通过钢网将焊膏精准涂抹到PCB焊盘上,厚度误差需控制在±15%以内。

2. 元件贴装:贴片机以±0.025mm的精度将元件放置到指定位置,确保极性、角度与设计一致。

3. 回流焊接:通过多温区炉精准控温(峰值温度235-245℃),使焊膏熔化并形成可靠电气连接。

4. 检测与返修:利用AOI(自动光学检测)和X-ray设备排查虚焊、偏移等缺陷,不良品需通过热风枪返修。


二、SMT贴片加工的四大可接受判定标准

根据IPC国际电子工业标准及行业实践,以下四项是SMT加工中最关键的验收指标:

1. 偏位标准

元件焊接端偏移不得超过焊盘宽度(P)或元件焊端宽度(W)的1/4(以较小者计算)。例如,若焊盘宽度为1mm,则允许最大偏移为0.25mm。此标准确保元件与焊盘充分接触,避免信号传输异常。


2. 少锡标准

- 上锡高度需覆盖元件引脚高度的1/2以上。

- 焊点需饱满且润湿良好,避免因锡量不足导致虚焊或导电性下降。


3. 浮高标准

元件底部与PCB焊盘的高度差不得超过0.5mm。浮高过大会导致元件受力不均,长期使用中可能引发断裂或接触不良。


4. 锡珠标准

焊接过程中产生的锡珠直径需小于0.1mm,且不得出现在元件引脚或相邻焊盘之间。锡珠可能引发短路,尤其是高密度电路板需严格管控。


三、如何实现高质量SMT贴片加工?

深圳宏力捷电子的质量控制体系基于以下核心要素:

1. 设备与工艺:采用高精度贴片机(±0.01mm)和氮气回流焊炉,减少氧化风险;通过SPI(锡膏检测仪)实时监控印刷质量。

2. 材料管理:焊膏冷藏储存(0-10℃),开封后24小时内用完;湿度敏感元件(如BGA)需烘烤除湿后使用。

3. 认证体系:通过ISO9001和IPC-A-610认证,确保工艺符合国际标准。

4. 环境控制:车间恒温恒湿(23±3℃,40-60%RH),全员穿戴防静电装备,避免静电损伤元件。


四、选择宏力捷电子的优势

作为一站式PCBA服务商,我们提供:

- 全流程管控:从PCB设计到成品交付,全程可追溯。

- 柔性生产:支持小批量试产与大批量交付,最快24小时响应。

- 成本优化:依托20年供应链资源,元件采购成本降低15%-30%。


若您对SMT贴片加工标准或合作细节有进一步疑问,欢迎联系深圳宏力捷电子,我们将为您提供专业解答与定制化方案。

×
