线路板沉金工艺和喷锡工艺有什么区别?一文看懂沉金与喷锡PCB制板工艺差异

发布时间:2025-11-03 阅读: 来源:管理员

PCB制板中,表面处理直接影响焊接可靠性、导电性能及存储寿命。沉金(ENIG)与喷锡(HASL)是目前最主流的两种表面处理工艺,不同项目、不同工艺要求下的选择至关重要。

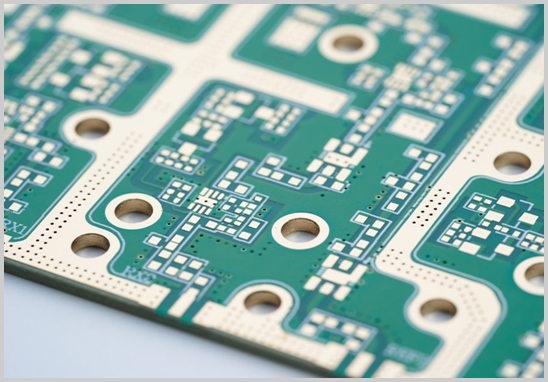

线路板沉金工艺和喷锡工艺区别在哪里?


一、什么是沉金工艺?

沉金(ENIG,Electroless Nickel Immersion Gold)

通过化学置换方式在铜面沉积镍层+金层,形成平整、致密、抗氧化的焊接表面。

优势:

- 表面平整,适合精细间距器件(如BGA/QFN)

- 抗氧化能力强,保存期长、焊盘不易氧化

- 导电性能稳定,适合高速信号、阻抗板

- 过孔可靠性高,可做树脂塞孔+沉金工艺

常见应用:

服务器主板、通信设备、汽车电子、医疗仪器、工业控制板、消费电子高端主板


二、什么是喷锡工艺?

喷锡(HASL,Hot Air Solder Leveling)

将焊锡喷覆到铜面,再通过热风整平。分为有铅与无铅喷锡。

优势:

- 工艺成熟、成本较低

- 可多次焊接,焊点可靠

- 性价比高,适合常规电子产品

常见应用:

消费电子、家电控制板、玩具、低成本产品、LED照明配套电源板等


三、沉金 vs 喷锡 ——核心差异对比

对比项沉金(ENIG)喷锡(HASL)
表面平整度非常平整不完全平整,对细间距不利
焊接性能润湿性优异良好
可靠性高(抗氧化强)中等(表面易氧化)
适用器件BGA/QFN/精细布线常规贴片、插件器件
耐保存性约12个月约6个月(需注意氧化)
成本偏高较低
推荐场合高端、高密度、高可靠产品经济型、常规电子产品

简单理解:高精密选沉金,普通产品选喷锡。


四、沉金和喷锡选择建议

适用需求推荐工艺
高端产品/服务器/通讯设备沉金
要求阻抗控制/高速信号沉金
BGA/0.5mm及以下间距芯片沉金
普通家电/玩具/消费电子喷锡
预算敏感/常规2-4层板喷锡


五、常见问题解答(FQA)

Q:沉金板能否替代喷锡板?

可以,但成本会提高,不建议低成本产品全用沉金。


Q:喷锡能做BGA封装吗?

不推荐。锡面不平整,易导致BGA焊球虚焊。


Q:沉金是否等于金手指金?

不是。金手指多为电镀金(硬金),耐磨性更强。


深圳宏力捷PCB制板优势

- 20+年PCB制板经验(自有工厂)

- 支持1-14层板、HDI、阻抗板、厚铜板、金手指板、树脂塞孔板

- 24H快速打样,工程师1V1技术支持

- 可开增票、支持中小批量生产

业务范围:

- 单/双面PCB

- 多层线路板

- 高速高频板

- 沉金/沉银/OSP/喷锡等表面处理

- 特殊工艺:厚铜、半孔、盲埋孔、塞孔、金手指

> 比拼的不是价格,而是交付与质量!


沉金 vs 喷锡的选择,本质是性能需求与成本预算权衡。如果您不确定如何选择,欢迎联系我们的工程师团队,我们将根据产品用途与工艺需求提供专业建议。

×
