在SMT贴片加工领域，随着电子产品向小型化、高密度化方向发展，01005元器件和3千球BGA（Ball Grid Array）封装器件逐渐成为技术难点的代表。许多客户在选择PCBA加工服务时，常会疑问：“01005和3千球的BGA哪个更难？”今天，我们结合深圳宏力捷电子20余年的行业经验，从工艺复杂度、设备要求、成本控制等角度，深入解析这两项技术的挑战，并为读者提供实用的解决方案建议。

一、01005元器件：微型化的极限挑战

01005是目前主流的最小贴片元件之一，尺寸仅为0.25mm×0.13mm。它的贴装难度主要体现在以下几个方面：

1. 贴装精度要求极高

 01005的体积极小，重量仅有传统0401元件的1/5左右。贴片机需要通过高倍率摄像头和双通道真空吸嘴实现精准定位，同时采用无接触拾取技术（距离元件表面40-60μm）以避免振动导致的偏移。若贴装精度不足±0.01mm，极易出现元件错位或漏贴。

2. 焊接工艺复杂

 01005的焊盘尺寸和焊膏印刷精度要求极高。其焊盘间距极窄，需搭配0.12mm超薄钢网和高纯度锡膏（金属颗粒直径需小于20μm），以防止连锡或虚焊。此外，焊接时需采用氮气回流焊炉，以减少氧化风险，确保焊点质量。

3. 检测与成本压力

 01005的缺陷检测依赖SPI（焊膏检测）、AOI（自动光学检测）等高精度设备，且因元件过小，手工返修几乎不可行，需依赖专用设备。这些工艺要求直接推高了加工成本，通常01005的加工费是普通元件的3-5倍。

二、3千球BGA：高密度封装的“隐形杀手”

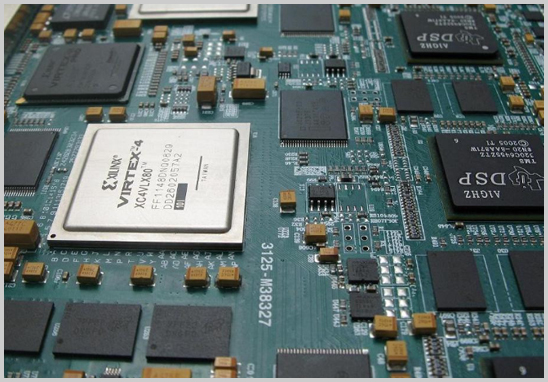

3千球BGA是一种高密度封装器件，常见于高性能芯片（如GPU、FPGA）中。其技术难点集中在以下环节：

1. 焊接温度曲线控制

 BGA的焊球数量多、间距小（如0.8mm pitch），焊接时需通过分段升温（预热→回流→冷却）优化温度曲线。若升温过快，焊球可能因氧化或应力不均导致短路；冷却过慢则易引发焊点开裂。合理的温度曲线设置是BGA焊接成功的关键。

2. 焊点质量检测难题

 BGA的焊点被封装在器件下方，肉眼无法观察。必须通过X射线检测（X-Ray） 和AOI联合检测，才能全面评估焊点形状、合金连接质量等问题。这一流程不仅耗时，还增加了设备投入成本。

3. 返修难度大

 BGA焊接失败后，返修需使用专用热风枪或激光返修台，精准控制加热温度和时间。若操作不当，可能损伤PCB或周边器件。BGA的返修成本远高于普通元件，且合格率难以保证。

三、01005 vs. 3千球BGA：谁更难？

从技术维度来看，01005和3千球BGA的难点各有侧重：

- 01005的难点在于微观尺度下的精密操作，对设备精度和工艺参数的稳定性要求极高，属于“量级级挑战”。

- 3千球BGA的难点则在于高密度封装下的系统性控制，需平衡温度、检测、返修等多环节风险，属于“全局性挑战”。

综合评估：若仅从单个环节的技术门槛看，01005的贴装精度要求更高（±0.01mm vs. ±0.05mm）；但从整体工艺复杂度和成本控制难度而言，3千球BGA的焊接和检测流程更复杂。因此，两者均需依赖高精度设备和经验丰富的工程团队。

四、深圳宏力捷电子：一站式解决SMT贴片难题

作为深耕PCBA加工20余年的企业，宏力捷电子具备以下优势：

1. 高端设备支持

 配备进口高速贴片机（精度±0.01mm）、X-Ray检测仪、氮气回流焊炉等设备，可稳定处理01005和3千球BGA等高难度工艺。

2. 全流程技术支持

 从PCB设计优化、焊膏印刷参数调整到焊接温度曲线定制，提供端到端解决方案。

3. 成本优化方案

 通过APC（先进过程控制）系统实时优化工艺参数，降低01005的废品率；针对BGA焊接，采用分段加热技术，提升良率并减少返修成本。

五、给客户的建议

1. 明确产品需求：若产品对体积要求极高（如可穿戴设备），优先选择01005；若性能要求高（如AI芯片），则需匹配BGA封装。

2. 选择有经验的加工厂：优先考察工厂是否具备处理01005和BGA的设备（如X-Ray检测）及成功案例。

3. 提前沟通工艺细节：例如01005是否需使用氮气回流焊，BGA的钢网厚度是否需定制，以避免因工艺偏差导致交期延误。

结语

无论是01005还是3千球BGA，其技术难点都源于电子产品对小型化与高性能的极致追求。深圳宏力捷电子凭借先进的设备、成熟的工艺和丰富经验，已成功为多家医疗机器人、汽车电子客户提供高精度SMT贴片服务。如需进一步了解技术细节或获取加工方案，欢迎咨询我们的工程师团队！
