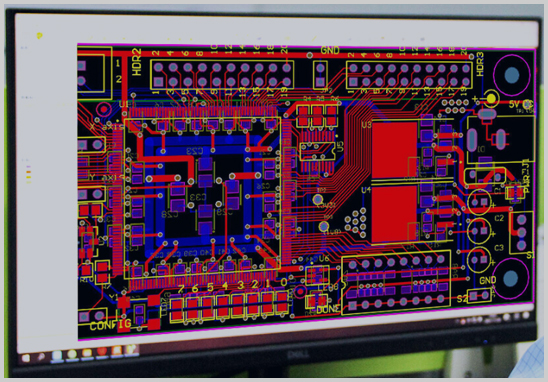

很多客户以为：
“设计画完了，发个Gerber就可以打板了。”
实际上，这种理解非常容易导致：
- 板厂反复确认
- 工艺误判
- 阻抗不达标
- 孔位偏移
- 贴片错位
- 甚至整批报废
尤其是多层板、高速板、BGA封装、盲孔/埋孔结构板，对资料完整性要求非常高。
PCB设计文件交付的本质，是把‘设计意图’完整、无歧义地传递给板厂和PCBA厂。
下面是行业通用、相对标准化的交付资料结构。
1. Gerber文件（必须项）
作用：
定义每一层铜箔、阻焊、丝印等图形数据。
通常包含：
- 顶层铜（Top Layer）
- 底层铜（Bottom Layer）
- 内层铜（Inner Layer 1~N）
- 阻焊层（Top/Bottom Solder Mask）
- 丝印层（Top/Bottom Silkscreen）
- 机械层（Board Outline）
- 焊膏层（如涉及钢网）
格式说明：
行业标准通常采用：
RS-274X 格式（扩展Gerber格式）
参考来源：
IPC-2581、RS-274X Gerber规范
2. NC Drill钻孔文件（必须项）
作用：
定义所有孔位信息。
包括：
- 通孔（PTH）
- 非电镀孔（NPTH）
- 盲孔（Blind Via）
- 埋孔（Buried Via）
- 激光微孔（Microvia）
格式通常为：
Excellon格式
如果是多阶HDI结构，必须明确：
- 每种孔的层间关系
- 孔径公差要求
- 是否塞孔、树脂填孔、铜填孔
3. PCB叠层结构图（强烈建议提供）
多层板尤其重要。
应明确：
- 层数
- 铜厚（1oz / 0.5oz / 2oz）
- 介质材料
- 介质厚度
- 总板厚
- 阻抗控制层
高速设计或BGA设计项目，如果没有叠层图，板厂只能“猜工艺”。
4. 阻抗控制说明（如适用）
适用于：
- DDR
- USB
- HDMI
- 高速差分信号
- 射频板
需提供：
- 目标阻抗值（如50Ω、100Ω差分）
- 容差范围
- 测试位置要求
阻抗控制建议参考：
IPC-2141《Controlled Impedance Circuit Boards and High-Speed Logic Design》
5. PCB加工说明文件（Fabrication Drawing）
这个文件非常关键，但很多设计公司忽略。
应包含：
- 板材型号（如FR-4 TG150）
- 表面处理（沉金/喷锡/OSP/沉银）
- 成品板厚
- 铜厚
- 阻焊颜色
- 字符颜色
- 拼板方式
- V-CUT或邮票孔要求
- 公差要求
这份文件相当于“生产合同说明书”。
6. 坐标文件（Pick & Place文件）
如果后续要做PCBA，必须提供：
- 元件位号
- X/Y坐标
- 旋转角度
- 面别（Top/Bottom）
通常为：
CSV或TXT格式
7. BOM物料清单
虽然板厂只负责裸板，但完整项目必须包含：
- 物料型号
- 封装
- 数量
- 规格
- 替代料说明
这有助于后续PCBA顺利衔接。
8. 3D结构文件（可选但推荐）
如果涉及：
- 结构干涉
- 外壳配合
- 接插件高度限制
建议提供：
STEP文件
可用于结构验证。
普通双面板
重点：Gerber + Drill + 板厚 + 表面处理
多层高速板
重点：叠层结构 + 阻抗控制 + 介质参数
BGA封装板
重点：扇出设计说明 + 填孔工艺 + 铜厚控制
盲孔/埋孔板（HDI）
重点：层间孔结构定义 + 激光孔尺寸公差
1. 只给PDF，不给源Gerber
2. 板框未封闭
3. 阻焊开窗错误
4. 丝印压焊盘
5. 钻孔文件与Gerber不匹配
6. 未标注表面处理方式
7. 未说明拼板方式
结果就是：反复确认、周期拉长、成本上升。
以我们多层及高精密PCB设计项目为例，标准流程通常包括：
1. 原理图评审
2. DFM可制造性检查
3. PCB布局布线
4. 高速信号仿真（如适用）
5. 输出完整生产文件
6. 二次复核
7. 交付板厂
8. 打样验证
9. 量产资料归档
专业公司和个人设计的核心差异就在这里：
不是会画板，而是能确保“可量产”。
Q1：PCB设计文件可以直接给多个板厂报价吗？
可以，但建议保证叠层和材料一致，否则报价会差异很大。
Q2：交付文件要不要给源工程文件？
一般不建议，除非签订保密协议。
Q3：PCB打样文件和量产文件一样吗？
理论上相同，但量产会增加工艺确认说明。
PCB设计交付板厂前的文件准备，本质是：
- 确保设计意图被完整理解
- 降低沟通成本
- 避免工艺误判
- 提高一次通过率
尤其是多层板、BGA封装、盲埋孔结构板，对资料规范要求更高。
如果前期资料准备不规范，后期量产成本会成倍增加。
