发布时间：2026-06-02 阅读： 来源：管理员

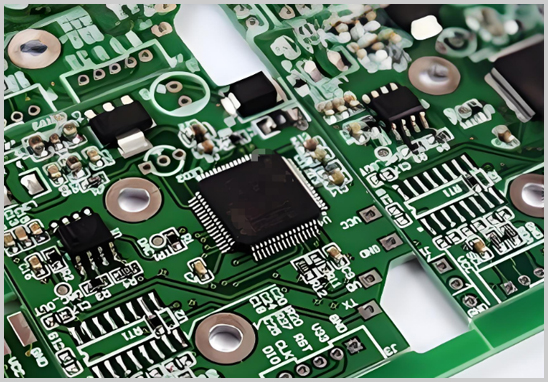

在设备升级、国产替代、停产产品维护、技术资料缺失以及产品二次开发过程中，PCB抄板已经成为许多企业解决技术难题的重要手段。
很多客户在咨询时都会问：
“双面板抄板和多层板抄板有什么区别？”
“为什么同样大小的PCB，多层板抄板费用更高？”
“多层板抄板成功率会不会更低？”
实际上，双面板和多层板最大的区别就在于内部线路结构不同，因此抄板难度也存在明显差异。
双面PCB是指线路分布在PCB板的正反两面，通过过孔实现上下层导通。
双面板抄板流程
1. PCB实物分析
2. 元器件拆解与记录
3. 正反面高精度扫描
4. 线路还原
5. 原理图绘制
6. BOM整理
7. Gerber文件输出
8. PCB打样验证
由于所有线路均可直接观察到，因此工程师能够较快完成线路追踪和还原。
双面板抄板特点
- 结构相对简单
- 可视化程度高
- 抄板周期较短
- 成本相对较低
- 成功率较高
常见于：
- 工业控制板
- 电源板
- 仪器仪表
- 家电控制板
- LED控制板
多层PCB通常由4层、6层、8层、10层甚至更高层数组成。
除了表面线路之外，还存在大量隐藏于PCB内部的信号层、电源层和地层。
这些内部线路无法直接观察，是多层板抄板难度大幅增加的核心原因。
多层板抄板流程
除常规扫描外，还需要增加：
- 分层分析
- 逐层研磨
- 高精度拍照
- 层间对位
- 网络关系重建
- 阻抗结构分析
随后再进行：
- PCB Layout重建
- 原理图还原
- BOM整理
- 样板验证
1. 内层线路无法直接看到
双面板只需分析两层线路。
而多层板需要还原所有内部层结构。
例如：
- 4层板：内层电源层+地层
- 6层板：增加高速信号层
- 8层板以上：可能涉及差分布线和阻抗控制
工程师需要逐层解析并重建线路关系。
2. 层间对位要求极高
在PCB设计中，每层线路都必须精准对应。
如果抄板过程中出现微小偏差：
- 过孔位置错误
- 网络连接异常
- 信号完整性下降
最终可能导致样板无法正常工作。
因此多层板抄板对设备精度和工程经验要求更高。
3. 原理图恢复难度更大
许多多层板应用于：
- 工业自动化
- 通信设备
- 医疗电子
- 汽车电子
- 电力设备
往往采用：
- FPGA
- MCU
- DSP
- 高速接口芯片
即使线路还原完成，还需要分析电路功能逻辑，才能完整恢复原理图。
4. 高速信号分析更加复杂
现代电子产品越来越多采用：
- USB 3.0
- PCIe
- Ethernet
- CAN总线
- DDR存储器
这些高速信号线路通常需要：
- 阻抗控制
- 等长设计
- 差分走线
如果仅复制线路而忽略设计规则，可能出现通信异常或稳定性问题。
很多客户认为板子尺寸越大价格越高。
实际上影响抄板费用的核心因素主要包括：
1. PCB层数
- 双面板
- 4层板
- 6层板
- 8层板以上
层数越多，工作量越大。
2. 元器件数量
元件越多：
- BOM整理工作越复杂
- 原理图恢复难度越高
3. 芯片复杂程度
涉及：
- BGA封装
- FPGA
- ARM处理器
分析难度明显增加。
4. 是否需要功能分析
部分客户不仅需要复制PCB，还需要：
- 软件升级
- 功能优化
- 二次开发
项目复杂度会进一步提高。
对于有抄板需求的企业，建议提供：
1. 完整样板
功能正常的PCB更有利于验证。
2. 配套资料
如有以下资料可大幅提升效率：
- 电路图
- BOM清单
- 产品说明书
- 接口定义
3. 明确项目目标
例如：
- 单纯复制生产
- 国产替代开发
- 产品升级优化
- 停产器件替换
不同需求对应不同技术方案。
作为专业电子制造服务商，深圳宏力捷电子拥有10多年PCB抄板与逆向开发经验，建立了完善的工程技术团队和制造体系。
可提供：
1. PCB抄板服务
- 单面板抄板
- 双面板抄板
- 多层板抄板
- 高密度PCB抄板
- 工业控制板抄板
- 汽车电子PCB抄板
2. PCB设计与制造
- 原理图设计
- PCB Layout设计
- PCB制板
- 小批量打样
- 批量生产
3. PCBA代工代料
- 元器件采购
- SMT贴片加工
- DIP插件焊接
- 整机组装
- 功能测试
4. 产品二次开发
- 国产化替代
- 停产器件替换
- 电路优化升级
- 产品性能改进
从PCB抄板、原理图恢复、PCB制板到SMT贴片、整机组装测试，提供一站式交付服务，帮助客户缩短研发周期，降低供应链管理成本，提高项目落地效率。
