对于电子产品研发团队来说，"从一张原理图到一批可交付的PCBA成品，到底需要多久"，是立项阶段就必须考虑的问题。周期评估不准确，容易导致产品上市延期、库存积压或临时更换供应商。本文从PCB设计、打样、物料采购到PCBA批量生产，逐段拆解影响周期的关键因素，供有相关需求的电子产品厂家参考。

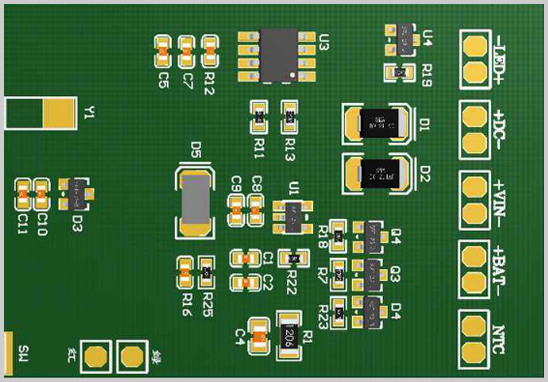

一、PCB设计阶段：周期取决于板子复杂度

PCB设计（画板）是将原理图转化为可加工文件的过程，主要工作包括元件布局、走线、层叠结构设计、阻抗控制、DFM（可制造性）检查等。这一阶段耗时受以下因素影响较大：

- 板层数量：双面板与四层板设计相对简单；六层及以上的多层板，因涉及层叠结构规划、阻抗匹配、信号完整性等问题，设计周期会明显增加。

- 封装难度：涉及BGA等高密度、细间距封装时，需要额外进行扇出布线（Fan-out）与过孔规划，对设计经验要求更高。

- 盲孔/埋孔工艺：采用盲孔、埋孔设计通常是为了在有限空间内实现更高布线密度，但也会增加设计与加工的沟通成本，因层压次数增多，需要与工厂提前确认叠层方案。

- 设计规范完整度：客户提供的原理图、器件规格书、结构限制条件越完整，设计返工的概率越低，周期也更可控。

一般来说，结构简单的双面板设计周期较短，而涉及多层、高精密BGA或盲埋孔的复杂设计，因需要反复核对信号完整性与工艺可行性，所需时间会相应延长。

二、PCB打样阶段：工艺复杂度直接影响交期

设计文件确认无误后进入打样（原型制作）环节，主要包括光绘、钻孔、层压、蚀刻、阻焊、字符印刷、测试等工序。以现行行业普遍情况而言，双面板/四层板打样通常快于多层板、HDI板；有盲埋孔结构的板子因需增加多次压合工序，打样周期也会相对更长。此外，是否需要沉金、沉银等特殊表面处理工艺，同样会影响交期。建议在下单前与工厂确认具体的工艺路线和交付时间，避免因信息不对称造成延误。

三、BOM建立与物料采购：常被忽视的周期变量

很多团队容易低估物料采购环节对整体周期的影响。BOM（物料清单）建立后，需要完成以下工作：

- 核对元器件型号、封装、替代料是否可行；

- 对比多家供应商的价格、货期与品质；

- 针对紧缺料、长交期物料（如部分IC、连接器）提前锁定库存或寻找替代方案。

物料齐套率是决定PCBA能否按期开始生产的关键指标之一。如果BOM中存在长交期器件或停产（EOL）风险料号，需要提前预警并调整设计或寻找替代型号，否则会直接拖慢整个量产计划。

四、PCBA生产阶段：从样品到批量的关键跨越

PCBA生产一般分为工程样品（工程验证）、小批量试产（DVT/PVT）与批量生产三个阶段。样品阶段主要验证电路功能与结构装配是否符合预期，通常需要进行首件检验（AOI、X-Ray等），确认焊接质量与元件贴装精度，尤其是BGA、QFN等隐藏焊点更依赖X-Ray检测手段。样品验证通过后，进入小批量试产阶段，用于验证工艺稳定性、良率与测试流程，为批量生产做准备。批量生产阶段则涉及产能排期、来料检验、SMT贴片、DIP插件、测试与包装等环节，实际周期与订单数量、工艺难度、产能安排密切相关。

需要说明的是，具体交期会因产品复杂度、订单批量、当期产能及物料到货情况而有所差异，建议以实际下单时工厂给出的排期为准。

五、如何合理压缩整体周期？

1. 提前明确设计规范：原理图、结构尺寸、特殊工艺要求在立项初期就沟通清楚，减少中途变更。

2. 选择设计与代工一体化服务：由同一团队完成PCB设计、打样与PCBA生产，可减少不同厂商间的文件交接与沟通损耗。

3. 提前评估物料风险：对长交期、紧缺物料提前预警，必要时在设计阶段就预留替代方案。

4. 合理安排试产与批产衔接：小批量试产验证通过后尽快转批产排期，避免产能空档。

宏力捷电子：PCB设计到PCBA量产一站式服务

深圳宏力捷电子专注于PCB设计与PCBA代工代料服务，客户仅需提供原理图，即可获得从设计到量产的全流程支持：

- PCB设计画板：涵盖多层板、高精密/BGA封装、盲孔/埋孔等复杂结构的电路板布局设计；

- BOM建立与物料采购：协助梳理元器件清单，对接供应商资源，跟进物料齐套进度；

- 样品制作：提供工程样品制作与首件验证支持；

- PCBA批量生产：承接SMT贴片、DIP插件、测试等批量代工服务。

如果您正在评估新产品从设计到量产的周期规划，欢迎联系宏力捷电子，我们可根据具体项目的板层结构、封装形式与物料情况，为您提供更贴合实际的方案建议。
