对于电子产品企业而言，PCB（印刷电路板）是产品的核心载体。但并非每家企业都具备专业的PCB设计团队。随着电子产品迭代加速、工程师人力成本持续攀升，越来越多的企业选择将PCB设计及相关工作外包给专业公司，以降低成本、缩短研发周期。

那么，PCB设计外包服务究竟包含哪些内容？本文将从企业实际需求出发，系统梳理外包服务的完整范围。

一、原理图审查与可行性评估

PCB设计外包的起点是客户提供的电路原理图（Schematic）。专业外包团队接单后，首先会对原理图进行审查，重点核查以下方面：

- 电源网络是否合理，去耦电容配置是否充分；

- 信号完整性风险点（高速信号、差分对等）；

- 器件封装是否与设计意图匹配；

- 是否存在悬空引脚、短路风险等设计缺陷。

这一阶段通常会出具审查意见反馈，协助客户在布板前修正原理图问题，可有效避免后期改版成本。

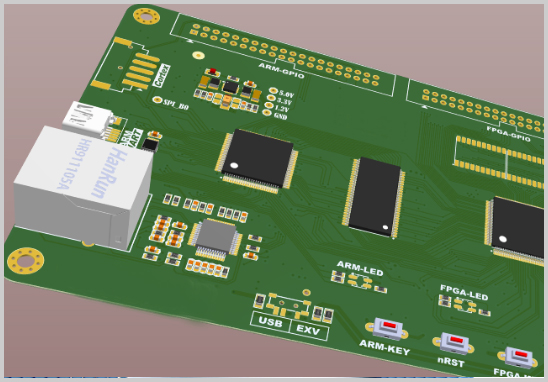

二、PCB布局与布线（Layout）

这是PCB设计外包的核心工作，直接影响产品性能与可制造性。

布局（Placement） 阶段，工程师根据产品结构尺寸、散热要求、信号流向对元器件进行合理摆放，需综合考虑EMC（电磁兼容）、高速信号隔离、接口朝向等因素。

布线（Routing） 阶段，遵循IPC-2221（通用印制板设计标准）等行业规范，完成各层走线。重点技术要求包括：

- 阻抗控制：针对高速信号线（USB、HDMI、PCIe、DDR等），依据层叠结构计算线宽，确保特征阻抗（通常50Ω或100Ω差分）达标；

- BGA封装布线：球栅阵列封装引脚密度高，需扇出设计与盲埋孔配合，要求设计工程师具备丰富经验；

- 盲孔/埋孔设计：适用于高密度互连（HDI）板，可在有限空间内实现更多层间连接，常见于手机、穿戴设备、医疗设备等精密产品；

- 多层板设计：4层、6层、8层乃至更高层数的叠层方案规划，兼顾信号层、电源层、地层的合理分配。

三、设计规则检查（DRC）与生产文件输出

Layout完成后，外包团队须进行设计规则检查（DRC），确认线距、孔径、焊盘尺寸等参数符合制板工厂的制造能力（DFM，可制造性设计）。

最终交付的生产文件通常包括：

- Gerber文件（RS-274X格式）：各层图形数据，供PCB制板厂直接使用；

- 钻孔文件（Excellon格式）；

- BOM表（Bill of Materials，物料清单）：列明每个位号对应的器件型号、规格、封装、数量及推荐品牌；

- 坐标文件（Pick & Place文件）：用于SMT贴片机自动贴装；

- 装配图（Assembly Drawing）：标注元器件位置及极性，用于焊接核对。

四、BOM表建立与元器件选型

专业外包服务商通常会协助客户完成BOM表建立与器件选型，主要工作包括：

- 将原理图中的参数型号转化为市场可采购的具体料号；

- 推荐国产替代或性价比更高的等效器件；

- 对关键器件（MCU、电源IC、连接器等）提供多家备选品牌，降低供应链断供风险；

- 核查器件的生命周期状态（Active/NRND/Obsolete），规避停产风险。

五、元器件采购与供应商管理

"代工代料"模式下，外包公司负责根据BOM表进行元器件采购，客户无需自行备料。这一服务的价值在于：

- 利用批量采购优势降低物料成本；

- 通过授权渠道（原厂或授权代理商）采购，保障器件正品来源，规避假冒伪劣；

- 统一管控物料交期，减少因缺料导致的生产延误。

六、PCB打样与小批量验证

设计文件完成后，进入PCB制板打样阶段。外包服务商通常与稳定的PCB制板厂合作，可提供：

- 常规FR-4板材的快速打样（通常3～5个工作日）；

- 特殊板材打样（铝基板、高频板、厚铜板等）；

- HDI盲埋孔板打样；

- 完成制板后的PCBA打样（SMT贴片+DIP插件+焊接）。

PCBA打样完成后，工程师会配合客户进行功能调试，对发现的设计问题提出改版建议，直至样品验证通过。

七、PCBA批量生产

样品确认后，外包服务可延伸至PCBA批量生产，涵盖：

- SMT全自动贴片；

- 波峰焊/选择焊/手工焊；

- AOI（自动光学检测）、ICT在线测试、功能测试；

- 三防涂覆、烘烤除湿等可靠性处理（按需）；

- 成品包装与交付。

哪些企业适合选择PCB设计外包？

- 创业公司与硬件初创团队：暂无专职硬件工程师，需快速完成产品原型；

- 传统制造企业转型：布局智能硬件但缺乏PCB设计积累；

- 研发团队产能不足：现有工程师资源被主力项目占用，新项目需借助外包加速推进；

- 对高密度/高速设计有特殊需求：BGA、HDI、高频板等超出内部团队能力范围的设计。

深圳宏力捷电子——专业PCB设计外包服务商

深圳宏力捷电子专注PCB设计外包服务，具备从原理图审查→PCB布局布线→BOM建立→元器件采购→PCB打样→PCBA批量生产的完整一站式服务能力。

核心服务能力：

- 多层PCB设计：4～20层板设计，涵盖消费电子、工业控制、通信设备等主流应用场景；

- 高精密/BGA封装设计：支持Fine-pitch BGA扇出布线及阻抗控制设计；

- 盲孔/埋孔（HDI）PCB设计：满足高密度互连产品的精密布板需求；

- 一站式PCBA代工代料：客户仅需提供原理图，其余环节全程代办，交付验证合格的PCBA成品；

- 快速响应：打样周期短，支持加急需求，工程师全程跟进沟通。

如您有PCB设计外包、PCBA打样或代工代料需求，欢迎联系深圳宏力捷电子，我们将为您提供专业评估与报价。
