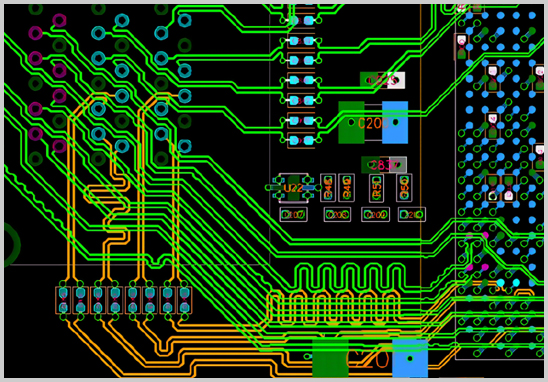

为什么线宽线距是PCB设计的核心参数？

在PCB（印制电路板）设计中，线宽（Trace Width）和线距（Clearance/Spacing）是影响电路板电气性能、散热能力、制造可行性和整体可靠性的最基础参数。设置不当，轻则信号失真、阻抗失配，重则击穿短路、大批量生产报废——无论是研发打样阶段还是量产阶段，都可能造成不可挽回的损失。

对于需要委外PCB设计或寻找PCBA代工代料服务的企业而言，理解线宽线距的基本逻辑，有助于在与设计方沟通时提出合理需求，避免因规格不清导致的重复返工。

决定线宽的三大核心因素

1. 载流量要求

线宽最直接的决定因素是该线路需要承载的电流大小。铜导线过细，电流密度过高，会导致温升过高甚至烧断。

实用参考值（1oz铜厚，温升10℃）：

大电流走线（如电源线、电机驱动线）建议适当放宽线宽，必要时叠加过孔或铺铜处理。

2. 信号完整性与阻抗控制

对于高速信号线（如差分对、射频线、DDR、USB、HDMI等），线宽直接影响特征阻抗。阻抗不匹配会导致信号反射、误码率上升。

常用计算工具包括：

- Saturn PCB Design Toolkit（免费，工程师常用）

- Altium Designer / Cadence Allegro 内置阻抗计算模块

- PCB工厂提供的阻抗叠层表（推荐优先向打样/生产厂家索取）

常见控制阻抗要求：

- 单端50Ω（如射频、LVDS单端）

- 差分100Ω（如USB 2.0/3.0、HDMI、PCIe）

- 差分90Ω（如USB HS差分对）

实操建议：在委托PCB设计或打样前，明确告知是否有阻抗控制要求，并提供叠层结构或让设计方配合工厂叠层进行反推计算。

3. 工厂加工能力限制

再好的设计，最终要回到加工可行性。PCB工厂的最小线宽/线距能力，决定了设计的下限。

常规工厂能力参考：

BGA封装、盲孔/埋孔设计因布线空间极为有限，往往需要线宽/线距达到3mil以下，必须选择具备HDI工艺能力的专业设计及制造厂商。

决定线距的两大关键考量

1. 电气安全间距（绝缘耐压）

线距过小，在高电压差区域容易发生击穿或漏电。IPC-2221B依据工作电压和应用场景（内层/外层、涂覆/非涂覆）规定了最小电气间距：

- 工作电压＜15V，外层无涂覆：最小间距 0.1mm

- 工作电压50V，外层无涂覆：最小间距 0.6mm

- 工作电压150V，外层无涂覆：最小间距 1.6mm

电源板、变频驱动板、车载电子等高压应用场景需严格遵循此规范，并预留安全余量。

2. EMC与串扰控制

平行走线间距过小，会因电容/电感耦合产生串扰（Crosstalk），干扰信号质量。通用原则：

- 3W规则：两条平行信号线边缘间距 ≥ 3倍线宽（可抑制约70%的串扰）

- 差分对内部间距保持一致，差分对之间保持足够隔离

- 高速信号线避免与时钟线、电源线长距离平行

不同应用场景的线宽线距推荐设置

设计前必须确认的几个问题

在启动PCB设计或向设计服务商提交需求前，建议明确以下信息，可显著提升设计一次通过率，减少打样返工：

1. 最大工作电流是多少？ → 决定电源线宽

2. 是否有高速信号？速率多少？ → 决定是否需要阻抗控制

3. 工作电压最高是多少？ → 决定最小安全间距

4. 是否含BGA/QFN等密脚器件？ → 决定是否需要HDI/盲埋孔工艺

5. 计划在哪家工厂生产？ → 提前确认工厂DFM能力，避免设计超出加工极限

宏力捷电子：从原理图到成品，一站式PCB设计与PCBA服务

深圳宏力捷电子专注PCB设计及PCBA全流程服务，拥有丰富的多层板、高精密板及BGA/盲孔/埋孔设计经验，可为电子产品厂家及研发团队提供：

- PCB设计画板：承接多层板（2~N层）、高密度BGA封装、盲孔/埋孔（HDI）设计，提供完整的DFM检查与阻抗控制方案

- BOM表建立与元器件选型：结合客户需求与市场供货情况，提供合理的器件推荐与替代方案

- 供应商对接与物料采购：整合优质元器件供应渠道，协助客户控制物料成本与交期风险

- PCB打样与小批量制作：快速响应，支持加急打样，缩短研发验证周期

- PCBA代工代料批量生产：从焊接贴片到整机组装测试，提供稳定可靠的量产服务

客户只需提供原理图，即可由我们团队接手后续所有环节——线宽线距等设计细节由专业工程师把关，确保设计合规、工厂可制造、产品可量产。
