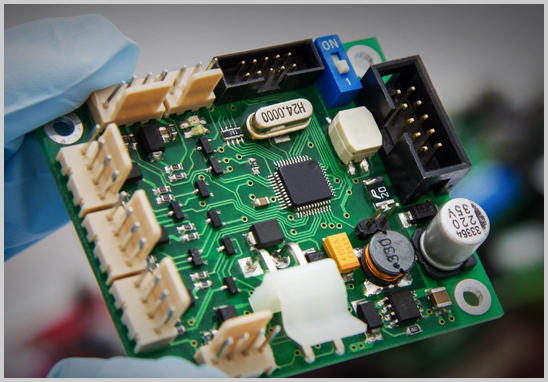

PCB抄板(PCB逆向工程)是指在没有原始设计文件的情况下,通过对现有电路板进行测量、拆解和分析,还原出完整的PCB设计文件(包括原理图、BOM物料清单及PCB版图),进而实现电路板的复制打样或二次开发。
随着消费电子、工业控制、通信设备等领域的产品集成度不断提升,4层、6层、8层甚至更高层数的多层PCB已成为主流设计形式。相比双面板,多层PCB抄板的技术门槛显著更高,涉及多个专业环节,任何一环出现偏差都会影响最终还原效果。

1. 层间结构还原与物理拆层
多层PCB由多层铜箔和介质(prepreg/core)压合而成。抄板的第一步是通过机械磨板或化学腐蚀逐层剥离,拍摄每一层的完整图像。
难点在于:
- 磨板时每层厚度仅有数十微米,稍有力度偏差即可导致铜层损坏或图像模糊;
- 高密度板上线宽/线距可达0.075mm(3mil)以下,拍摄精度要求极高;
- 层数越多(如8层、12层板),拆层操作累积误差越大,还原风险成倍上升。
2. 层间对位精度控制
多层板的内层之间通过过孔(Via)实现互联,层间对位精度直接决定电气连通性是否准确。
- 普通双面板对位容差尚可接受,而8层以上板的层间对位误差要求控制在±0.05mm以内;
- 扫描图像在拼合时的畸变校正、缩放比例还原是关键工序;
- 任何对位偏差将导致过孔断路或短路,打样后功能失效。
3. 盲孔、埋孔及微过孔(Micro Via)识别
高端多层PCB广泛采用HDI(高密度互联)结构,包含:
- 盲孔(Blind Via):仅连接表层与某一内层;
- 埋孔(Buried Via):连接内层之间,表面不可见;
- 激光微过孔(Laser Micro Via):直径通常≤0.1mm,用于BGA出线。
这类孔在拆层前无法从外部观察,需要结合X射线探测(X-Ray)与逐层剥离图像进行交叉比对,对工程师的经验要求极高。遗漏或误判任何一个盲埋孔,都将导致抄板失败。
4. BGA及高密度封装器件的识别与替代
现代多层板上大量使用BGA(球栅阵列)、QFN、flip chip等底部引脚封装,引脚完全隐藏于器件底部,无法直接测量。
- 需借助X射线透视或热风拆焊后,结合IC型号数据库和功能分析推断引脚定义;
- 部分器件为定制芯片或已停产型号,需进行芯片解密或寻找替代型号;
- 封装信息缺失时,BOM物料清单的准确性将大打折扣,影响后续采购和打样。
5. 阻抗控制与高速信号线还原
多层PCB中的高速信号线(如DDR、PCIe、USB 3.0、RF射频走线)对特性阻抗有严格要求(通常为50Ω单端或100Ω差分)。
- 阻抗由线宽、线距、介质厚度及介电常数共同决定,抄板还原时必须精确测量原板的叠层结构(Stackup);
- 若仅复制走线形状而忽略叠层参数,打样后阻抗偏差将导致信号完整性问题,高速产品功能异常;
- RF类产品(如无线通信模块)对微带线和带状线的还原精度要求尤为苛刻。
6. 原理图还原的逻辑分析难度
PCB版图还原完成后,还需反推出电路原理图,这对工程师的模拟电路、数字电路综合分析能力要求很高。
- 多层板节点众多,信号流向需逐一追踪确认;
- 电源网络分布于多个内层,滤波、去耦结构复杂;
- 部分功能区(如保护电路、反馈回路)若判断错误,将导致原理图与实际功能不符,二次开发或维修时产生严重误导。
Q:抄板是否侵犯知识产权?
合法的抄板应用场景包括:产品维修与备件复制(原版权持有方自用)、学习研究、竞品技术分析(不得商业仿冒)。建议在明确法律边界后委托专业机构操作。
Q:抄板完成后能直接投入生产吗?
抄板输出的文件(Gerber、原理图、BOM)需经过工程师核查和功能测试验证,建议先进行小批量打样验证,确认功能一致后再批量生产。
Q:抄板周期一般多长?
双面板通常3~5个工作日,4~6层板7~10个工作日,8层及以上复杂板视具体情况而定,一般需要15个工作日以上。
