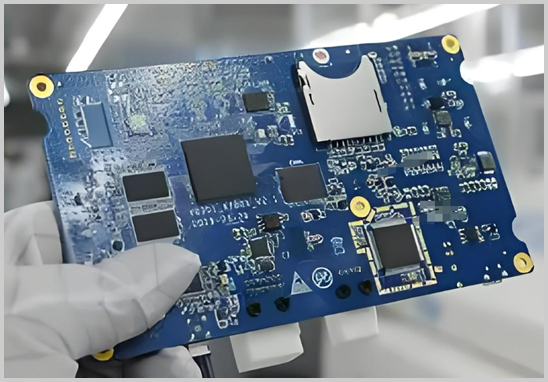

硬件新产品开发中，原理图通常是研发团队最先完成的内容，但从原理图到能点亮、能测试的样机，中间还隔着PCB设计、打样、元器件采购、SMT贴片和调试几个环节。很多团队没有专职Layout工程师，或者设计人手紧张，容易在这里耽误项目周期。

本文按研发的实际顺序，说明新产品PCB设计打样应该怎么做、有哪些风险，以及自己做和外包怎么选。

一、新产品PCB设计打样的完整流程

一般分为六步：

1. 确认设计需求： 明确板子尺寸、层数、接口、工作频率、功耗、使用环境和认证要求。

2. 原理图评审： 检查元器件选型、封装、网络连接和电源设计，减少改版。

3. PCB布局布线（Layout）： 完成叠层设计、器件布局、关键信号布线、电源与地处理和阻抗控制。

4. 设计检查（DRC/DFM）： 检查设计规则，并按板厂工艺能力核对线宽线距、孔径、阻焊等。

5. PCB打样： 输出Gerber等生产文件，制作少量样板。

6. PCBA打样与调试： 采购元器件，完成SMT/DIP焊接，进行功能测试和调试。

样机验证通过后，再进入小批量试产和批量生产。

二、没有设计团队，常见的三种解决方式

方式一：团队内部完成。 适合已有Layout工程师、设计工具和板厂渠道的团队。优点是沟通成本低，缺点是人力占用大，高难度板子（高速、BGA、HDI）对经验要求高。

方式二：PCB设计外包。 适合研发人手不足、项目周期紧，或设计难度较高的项目。客户提供原理图和需求，由专业公司完成Layout。选择时重点看工程师经验、可承接的板型、交付文件完整度和修改响应速度。

方式三：设计、打样、贴片一站式外包。 适合希望缩短周期、减少对接环节的团队。设计、制板、物料和贴片由同一家完成，设计时可以同步考虑可制造性和物料交期，减少"设计完才发现缺料或工艺做不了"的返工。

三、新产品PCB设计，需要提前准备哪些资料？

资料越完整，设计周期和返工风险越低。建议准备：

- 原理图（PDF及源文件）；

- BOM清单（型号、封装、数量，关键器件的规格书）；

- 板框尺寸、安装孔、接口位置等结构要求；

- 层数、板厚、铜厚、表面处理等工艺要求；

- 高速信号、阻抗、电源电流等特殊设计要求；

- 需要满足的认证或可靠性要求；

- 目标数量和交期。

四、哪些情况要提前考虑特殊工艺？

- 多层板：信号层多、电源地分割复杂时，需要合理的叠层与回流路径设计。

- BGA封装：间距小、扇出困难，常需要精细布线，甚至使用盲孔、埋孔或HDI工艺。

- 高速信号：如DDR、USB、HDMI、以太网等，需要做阻抗控制和等长处理。

- 射频或模拟电路：对布局、隔离和接地要求高，需要有相关经验的工程师。

这些设计越早与设计方和板厂沟通工艺，越能避免样板做出来才发现问题。

五、新产品打样容易踩的五个坑

1. 原理图没评审就进入Layout：封装错误、引脚定义错误会直接导致改板。

2. 封装库不准确：元器件封装与实物不符，是焊接不良的常见原因。

3. 忽视可制造性（DFM）：设计规则超出板厂工艺能力，会导致打样失败或成本上升。关于PCB设计与制造的通用要求，可参考IPC-2221《印制板设计通用标准》。

4. 物料缺货或交期长：元器件交期不确定会拖延整个样机周期，建议设计阶段就确认关键物料的可采购性。

5. 文件交付不完整：Gerber、钻孔文件、BOM、坐标文件缺失，会影响PCB制板和SMT贴片。

六、打样和后期量产如何衔接？

新产品打样的目的，是验证设计和功能，同时为量产做准备。样机阶段就应关注：

- 元器件是否有稳定供货渠道，是否有可替代型号；

- 设计是否便于贴片和测试，例如是否预留测试点、工艺边和定位标记；

- 焊接质量验收标准。电子组件的外观验收，行业通常参考IPC-A-610《电子组件的可接受性》。

样机在设计和物料层面考虑到量产，能减少转量产时的改板和物料变更。

七、常见问题

Q1：只有原理图，可以直接找公司做PCB设计吗？

可以。提供原理图、BOM和结构要求后，设计方即可开展布局布线。设计前最好确认关键器件和特殊要求。

Q2：PCB设计打样大概需要多久？

周期取决于层数、元器件数量、布线难度和是否含高速信号。简单板与复杂多层板差异较大，建议以项目评估后的排期为准。

Q3：打样数量少，加工厂愿意接吗？

很多PCBA厂支持小批量打样，但起订量、费用和交期各家不同，下单前应提前确认。

Q4：打样后发现问题怎么办？

先定位问题属于设计、物料还是焊接，再针对性改板。设计方保留完整设计资料，可以缩短改版时间。

深圳宏力捷电子：从原理图到PCBA样机的一站式服务

深圳宏力捷电子是有20余年PCBA加工经验的PCBA代工代料厂家，为新产品开发客户提供从PCB设计、电路板制造、元件采购、组装、焊接、测试到成品交付的一站式服务。

PCB设计能力： 可承接多层、高精密/BGA封装，以及盲孔/埋孔的PCB设计画板服务。

服务内容：

- 客户只需提供原理图，即可完成电路板布局；

- 建立BOM表，搜寻供应商并完成元器件采购；

- 样品制作与PCBA打样；

- PCBA批量生产与代工代料。

生产配置： 配备多条SMT、DIP生产线，打样与批量生产可以衔接。

如果您的新产品正在开发阶段，需要PCB设计、打样或PCBA代工代料，欢迎联系宏力捷电子，提供原理图和需求，我们可协助评估方案、排期和报价。
