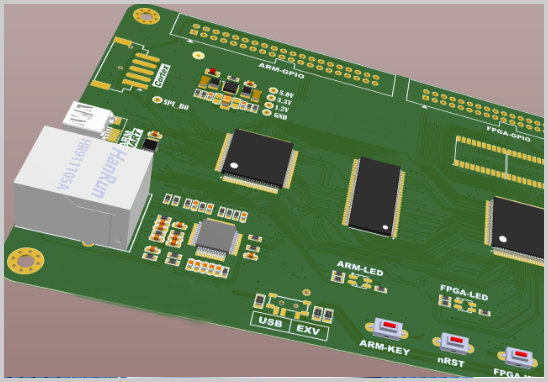

很多电子产品团队在项目推进到打样阶段时才发现：手里只有原理图，或者只有一块旧板子，甚至设计人员离职后文件丢失，根本拿不出Gerber文件。这时候能不能打样？答案是可以，关键是先判断自己手里有什么资料，再选择对应的路径。

一、先搞清楚：Gerber文件是什么，为什么板厂都要它？

Gerber文件是PCB行业通用的光绘数据格式，由PCB设计软件（如Altium Designer、Cadence Allegro、PADS、KiCad等）导出，用来向板厂说明每一层线路、阻焊、丝印的图形信息。最常见的是RS-274X格式，业内也有包含更多信息的Gerber X2格式，以及新一代的IPC-2581、ODB++等数据格式。

一套完整的打样资料通常包括：

- 各层线路Gerber文件（顶层、底层及内层）

- 阻焊层、丝印层、锡膏层文件

- 钻孔文件（Excellon格式）

- 板框/外形文件

- 板厚、层叠结构、铜厚、表面处理等工艺说明

板厂的工程人员根据这些文件做工程审核（CAM）、拼板和制作生产菲林，所以没有Gerber，就无法正常制板。注意：它是制造文件，不是设计文件，只要能拿到设计源文件，导出Gerber通常并不困难。

二、没有Gerber文件，通常是哪几种情况？

下面逐一说明。

三、4种解决方案

方案一：有PCB源文件，自己导出Gerber

如果找到了设计源文件，只需在设计软件里导出Gerber和钻孔文件即可。导出时建议注意：

1. 确认单位、精度设置一致，避免尺寸偏差；

2. 板框层要完整闭合，槽孔和异形孔要单独标明；

3. 导出后用CAM350、GC-Prevue或KiCad自带的Gerber Viewer打开检查，确认各层对齐、没有漏层；

4. 把层叠、板厚、阻抗等要求写成文字说明，一并发给板厂。

方案二：只有原理图，委托专业公司画板

这是新产品开发阶段最常见的情况。原理图只表达电气连接关系，不包含元件封装、布局布线、叠层和工艺信息，需要经过PCB Layout才能生成Gerber。

没有设计能力的团队可以把PCB设计外包。一般需要提供：

- 原理图（PDF或设计源文件）

- 板子尺寸、结构图（DXF格式）、接插件位置

- 层数、板厚、特殊要求（阻抗控制、高速信号、大电流、散热等）

- 关键元器件型号或BOM清单

设计完成后，设计公司会输出Gerber、BOM、坐标文件，可直接衔接打样。对于多层板、BGA封装、盲孔/埋孔、高密度互连（HDI）等高难度设计，建议选择有相关经验的团队，减少后期改板次数。

方案三：只有实物板子，通过抄板还原

如果手里只有一块成品板，没有任何文件，可以通过PCB抄板（反向工程）还原资料：对实物板进行扫描、拆层、识别走线，再还原出PCB文件和Gerber，必要时还原原理图和BOM。

需要提醒的是：抄板技术本身是对电路板的逆向分析，但涉及他人专利、著作权的产品，应当先确认合法合规。建议仅在自有产品文件丢失、产品维修升级或合法授权的前提下使用抄板服务。

多层板、高密度板抄板难度更高，还原后建议先少量打样，用实物验证功能，再决定是否量产。

方案四：有旧版PCB文件，改板再打样

有时手里的文件是旧版本，或者格式老旧、软件版本不兼容，这时可以在原文件基础上改板：升级器件、修改尺寸、优化布线或修正问题，再重新导出Gerber。改板的工作量通常小于重新画板，周期和费用也相对更低。

四、拿到Gerber后，打样前必须检查的5件事

1. 层数与层叠：确认文件层数和叠层设计与需求一致；

2. 线宽线距：核对是否满足板厂工艺能力，常规工艺和高精密工艺的最小线宽线距不同，设计时应提前和工厂确认；

3. 钻孔与孔径：确认焊盘孔径、过孔、盲埋孔的钻孔文件完整；

4. 板框与拼板：确认外形尺寸，需要SMT贴片时还要预留工艺边和Mark点；

5. 丝印与阻焊：检查丝印是否压焊盘，阻焊开窗是否正确。

这一步看似繁琐，却是避免打样出错、减少返工的关键。

五、没有Gerber，还要提前准备哪些资料？

如果后续要做PCBA打样或代工代料，除Gerber外，建议同时准备：

- BOM清单：型号、规格、封装、位号、数量，必要时注明可替代料；

- 坐标文件（Pick & Place）：贴片机编程使用；

- 装配图/丝印图：确认元件方向和位置；

- 测试要求：功能测试方案或测试治具要求；

- 工艺要求：有铅/无铅、是否需要三防漆、特殊包装等。

资料越完整，报价越准确，交期也更容易控制。

六、常见问题

Q1：只有PDF格式的PCB图纸，可以打样吗？

一般不能直接打样。PDF只能作为参考，需要重新绘制或还原为Gerber。

Q2：Gerber文件可以用其他软件修改吗？

可以用CAM类软件做简单编辑，但不建议大幅修改，容易造成网络错误，复杂改动应回到设计源文件修改。

Q3：没有Gerber，打样周期会变长吗？

会。需要先完成画板、抄板或改板，周期取决于板子的复杂程度。简单板和多层高密度板相差较大，建议提前沟通评估。

Q4：能不能先出样板验证，再批量生产？

建议这样做。打样阶段验证功能和工艺，样板确认无误后再转批量，可降低批量风险。
