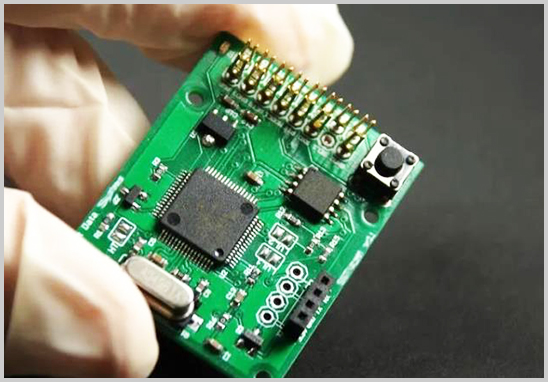

这是许多初次接触电路板仿制或二次开发的客户最常问的问题。简短回答是：不能直接生产，但可以快速进入生产准备阶段。抄板完成只是整个项目的起点，从"拿到抄板成果"到"批量投产"，中间还需要经历若干关键验证环节。本文将逐一拆解。

什么是PCB抄板？

PCB抄板（又称电路板克隆、PCB逆向工程）是指以一块现有的成品电路板为样本，通过逆向分析，还原出该板的原理图（Schematic）、PCB布局文件（Gerber）及物料清单（BOM），从而实现对该电路板的复制或二次开发。

常见应用场景包括：

- 原厂停产、备件断供时的替代方案

- 设备维修与功能升级

- 参考竞品进行自主研发

- 老旧设备的数字化改造

抄板完成后，你拿到的是什么？

正规的抄板服务交付物通常包括以下几项：

拿到这些文件，是不是就能直接下单生产了？答案是：还不够。

从抄板到量产，必须经历的验证流程

第一步：BOM核查与元器件可采购性确认

抄板还原的BOM，部分元器件可能存在：

- 型号识别偏差：某些无标识或小批量专用IC，逆向识别存在误差

- 停产/替代问题：原板使用的器件已停产，需寻找兼容替代料

- 国产替代适配：客户有降本或国产化需求时，需验证替代料的引脚兼容与电气参数

建议：在打样前先完成BOM逐项核查，确认所有物料均可稳定采购。

第二步：PCB首件打样

Gerber文件还原完成后，应先进行小批量PCB打样（通常5～10片），重点核验：

- 层叠结构（层数、板厚、铜厚）是否与原板一致

- 阻抗控制是否满足高速信号要求

- 孔径、线宽、间距是否符合原始设计

- 表面处理工艺（HASL/ENIG等）是否匹配

跳过打样直接批量生产，一旦出现设计偏差，损失将成倍放大。

第三步：PCBA功能验证（打样焊接+测试）

PCB裸板验证通过后，进入PCBA打样阶段：按BOM采购元器件，完成SMT贴片与DIP插件焊接，再进行功能测试，重点验证：

- 上电是否正常（无短路、无过热器件）

- 核心功能模块是否与原板一致

- 通信接口、传感器、执行器等关键节点的信号质量

这一步通常需要2～3轮迭代，每轮根据测试反馈修正BOM或布局，直至功能完全对齐。

第四步：小批量试产 → 量产

功能验证通过后，可启动小批量试产（50～200片），重点考察：

- 生产良率与焊接一致性

- 物料供应链稳定性

- 测试工装与检验标准的建立

试产无重大问题后，方可正式转入批量生产。

PCB抄板常见问题解答

Q：电路板抄板合法吗？

抄板本身是一种逆向工程技术。用于自用、维修替代、参考学习等场景，在多数国家地区不存在法律障碍；但若涉及侵犯他人注册专利或商业秘密，则需注意法律风险。建议在委托前与服务商明确知识产权边界。

Q：抄板成功率能达到多少？

专业团队对常规消费电子、工控板、电源模块的抄板成功率通常在95%以上；高频高速板、BGA密集板成功率略低，建议选择有丰富类似案例的服务商。

Q：抄板后可以修改设计吗？

完全可以。抄板后获得的原理图和PCB源文件可作为二次开发的基础，客户可在此基础上新增功能模块、替换核心芯片、优化布局布线，这也是很多客户选择抄板的核心目的之一。

Q：交货周期一般多久？

抄板出文件：3～7个工作日（视板卡复杂度）；PCB打样：3～5个工作日；PCBA打样（含焊接测试）：7～15个工作日。整体首轮验证周期通常在2～3周内完成。
