发布时间：2026-06-22 阅读： 来源：管理员

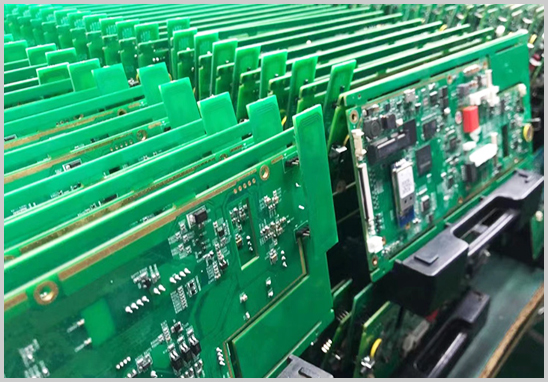

很多客户在完成PCBA打样、确认功能无误后，往往急于推进量产，认为试产是"多此一举"。这个认知误区，让不少企业付出了真实的代价——批量虚焊、物料断供、测试方案缺失……这些问题集中在量产阶段爆发，损失远比一次试产的成本高得多。
打样阶段的核心目标是验证电路设计的功能可行性，工程师可以手工辅助、逐步调试，对细节有更高的容错空间。但量产是标准化的流水线作业，任何工艺参数的细微偏差都会被放大为批量性缺陷。试产的价值，正是在真实量产条件下提前暴露这些风险，将问题消灭在大规模投产之前。
- 发现量产工艺的隐性缺陷
打样阶段无法充分暴露的焊接问题，在量产流水线上往往集中出现。钢网印刷偏位、回流焊温度曲线设置不当、贴片机吸嘴磨损等因素，都可能导致虚焊、立碑（墓碑效应）、锡珠等批量性焊接缺陷。试产阶段通过小批量实跑，可精准定位并修正这些工艺参数，在量产前建立稳定的工艺窗口。
- 验证物料替代方案与供应链稳定性
PCBA代工代料中，BOM表里的元器件随时可能面临缺货、停产或交期延长的风险。试产阶段可提前验证替代料的电气性能与封装兼容性，确保替代方案真实可用，避免量产中途因物料问题被迫停线造成交期延误。
- 系统排查PCB的可制造性（DFM）问题
DFM（Design for Manufacturability，可制造性设计）问题在打样阶段容易被忽略，到量产阶段才集中爆发。常见隐患包括焊盘尺寸与元件封装不匹配、过孔开窗影响自动贴片精度、布线过密导致清洗困难等。试产配合专业DFM审查，可系统识别这类问题并反馈设计方及时修正，避免设计返工叠加量产延误的双重损失。
- 建立并固化量产SOP标准作业文件
量产的品质稳定性依赖于可复制的标准化操作规程。试产正是制订并验证SMT贴片程序、回流焊温度曲线、AOI检测参数、测试治具方案等SOP文件的最佳时机。试产通过后，这些文件将直接指导后续每一批次的生产，是品质一致性的根本保障。
- 完善测试覆盖方案
打样时的功能验证往往依赖工程师手工操作，覆盖场景有限。试产阶段可同步开发并验证ICT在线测试、FCT功能测试方案，确保量产后每块板都能经过系统化、高覆盖率的测试，从源头控制出货品质。
- 评估产能节拍与交期可行性
试产可真实反映每道工序的生产节拍，帮助工厂精准评估量产日产能、人员配置需求与物料备货周期，确保正式量产的交期承诺建立在可靠数据基础之上，而非经验估算。
一次规范的PCBA试产，通常按以下步骤有序推进。
首先进行工程评审与DFM审查，对客户提供的Gerber文件、BOM表与装配图进行全面核查，识别潜在制造风险，出具DFM报告并与客户确认修改方案。
随后开展物料备料与来料检验（IQC），按试产BOM采购备料，对关键元器件进行来料质量抽检，确认物料规格、极性标识、焊接性能均符合要求后方可投产。
接着进行钢网制作与SMT首件调试，制作锡膏印刷钢网，调试贴片机坐标程序与吸嘴配置，完成首件生产并经工程确认后，方可批量投板。
进入试产生产与过程监控阶段，按与量产完全一致的工艺条件小批量生产，全程记录关键工艺参数，SPI焊膏检测、AOI自动光学检测等在线质控手段同步介入，确保过程数据可追溯。
试产完成后进行功能测试与问题汇总，对全部试产板执行功能测试，汇总缺陷类型、数量与分布规律，逐一分析根因，提出改善措施。
最后输出试产总结报告并固化工艺文件，确认量产工艺参数，更新SOP文件，经各方评审通过后正式启动量产。
试产数量没有统一标准，通常根据产品复杂度灵活确定。电路简单、元件少、工艺标准的板子，一般安排20至50块即可完成验证；含BGA封装、异形插件、精密连接器等中等复杂度产品，建议安排50至200块；涉及多层高密度布线、高频信号或有较高可靠性要求的复杂产品，则通常需要200块以上，并视问题情况安排多轮试产。
总体原则是：试产数量足以覆盖各类工艺异常的统计样本，又不至于因数量过多而造成不必要的成本浪费。
深圳宏力捷电子拥有20余年PCBA代工代料制造经验，长期为消费电子、工业控制、汽车电子、医疗器械等领域客户提供从打样、试产到量产的全流程一站式服务。
工厂配备多条SMT生产线与DIP生产线，可灵活承接不同规模的打样验证与批量生产需求。在接单初期即安排专业工程团队介入DFM审查，将设计风险消灭在试产之前。生产过程中配置SPI焊膏检测、全程AOI自动光学检测与ICT在线测试，关键工序实现100%检验覆盖。
在物料保障方面，宏力捷与国内外主流元器件原厂及授权分销商建立长期合作关系，提供BOM配单优化、替代料方案确认与元件真伪检测服务，从源头保障物料品质与供应稳定性。
无论是初创团队的首次打样，还是成熟产品的试产验证与量产扩产，宏力捷都能提供专业、高效、可靠的PCBA代工代料解决方案，帮助您以最低成本、最短周期实现稳定量产交付。
