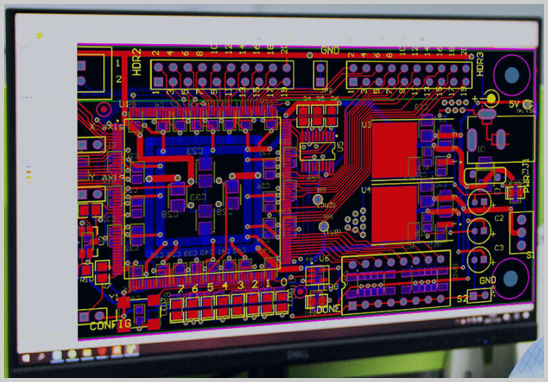

PCB Layout,全称 Printed Circuit Board Layout,中文即印刷电路板布局布线,是电子产品硬件开发中承上启下的核心环节——它的任务是将工程师绘制好的电路原理图(Schematic),转化为可以实际制造的物理电路板文件。
通俗来说,原理图告诉我们"电路应该怎么连",而PCB Layout则决定"这些元器件和连线在板子上怎么摆、走线怎么走"。最终输出的是一套可供PCB厂商生产的制造文件(如Gerber文件、BOM表、坐标文件等)。
PCB Layout是整个硬件研发链条的关键卡点:布局布线的质量,直接影响产品的信号完整性、电磁兼容性(EMC)、散热性能和可制造性,进而决定样品打样的成败和批量生产的良率。

一套规范的PCB Layout通常包含以下阶段:
1. 导入原理图网表
使用EDA软件(如Altium Designer、Cadence Allegro、KiCad等)将原理图生成网表文件,导入PCB编辑器,此时板上出现的是一堆尚未摆放的元器件"飞线图"。
2. 板框与叠层定义
根据产品结构要求确定PCB的外形尺寸、板厚和层数。常见叠层从2层到20层以上不等;高速、高密度产品往往需要4层、6层乃至更多层,并进行严格的叠层阻抗设计。
3. 元器件布局(Placement)
布局是Layout中技术含量最高的步骤之一,需遵循以下原则:
- 功能模块分区:电源、数字、模拟、射频等模块相互隔离,减少干扰;
- 信号流向顺畅:元器件摆放方向应与信号流向一致,缩短关键路径;
- 热敏器件远离热源:电容、晶振等温度敏感器件远离大功率发热元件;
- 便于焊接与维修:考虑SMT贴片工艺要求,极性方向统一,留足测试点。
4. 布线(Routing)
布线即用铜箔导线连接各元器件引脚,是Layout最耗时的工序:
- 差分对走线:USB、PCIe、MIPI等高速信号需差分等长走线,控制阻抗;
- 电源与地平面处理:采用铺铜或专用电源层,降低电源阻抗,抑制噪声;
- 线宽与间距:依据IPC-2221标准,结合板厂工艺能力设定最小线宽/间距(通常主流工艺为4mil/4mil,精密板可至2mil以下);
- 过孔选择:通孔(Through-hole Via)、盲孔(Blind Via)、埋孔(Buried Via)根据层间连接需求选用,盲/埋孔主要用于高密度HDI板,可显著节省布线空间。
5. DRC设计规则检查
布线完成后,需运行DRC(Design Rule Check)排查短路、断路、间距违规、未连接网络等错误,确保设计文件无误。
6. 输出制造文件
最终生成Gerber文件、钻孔文件、BOM表和贴片坐标文件,交付PCB板厂及SMT工厂进行生产。
1. 高速信号完整性设计
高速电路(DDR、以太网、USB 3.0以上)需特别关注等长匹配和阻抗控制。等长误差通常要求控制在±5mil以内;阻抗则需根据叠层结构由板厂进行阻抗计算并出具报告。
2. BGA封装布线
BGA(Ball Grid Array,球栅阵列封装)器件引脚密集,如0.8mm/0.65mm/0.5mm甚至更小Pitch的BGA,对走线空间要求极高,通常需要HDI工艺配合盲孔/埋孔实现扇出(Fanout)。BGA布线需提前规划过孔阵列,避免孔位与焊盘冲突。
3. EMC电磁兼容性设计
- 高频信号线尽量短,避免形成天线效应;
- 时钟信号线做包地处理;
- 去耦电容尽量靠近IC电源引脚摆放;
- 合理分割地平面,避免地环路。
4. 可制造性设计(DFM)
设计需匹配板厂和SMT工厂的实际工艺能力,包括最小孔径、最小线宽间距、焊盘尺寸、丝印清晰度等,避免因设计超工艺导致打样失败或良率下降。
完成PCB Layout后,通常的流程是:
PCB Layout文件 → PCB打样(裸板制作)→ 物料采购(代工代料)→ SMT贴片/插件焊接 → PCBA功能测试 → 批量生产
PCB打样:将Gerber文件发给板厂,小批量制作裸板,用于验证Layout设计是否正确。
PCBA代工代料:由专业工厂负责采购BOM表中的所有元器件,并完成SMT贴片、回流焊、波峰焊、手工焊等工序,最终交付焊接完成的电路板成品。客户只需提供设计文件,无需自行采购物料,大幅降低管理成本。
PCB Layout看似只是"画板",实则涉及多学科知识交叉——信号完整性、电源完整性、热设计、EMC、工艺设计缺一不可。一个经验不足的Layout会导致:信号串扰、电源噪声大、EMC不过关、焊接不良、打样失败……最终拖慢研发进度、增加改版成本。
选择有经验的专业Layout团队,是降低研发风险、加快产品上市的最直接路径。
