为什么Gerber文件检查是PCB生产的"最后一道关卡"

Gerber文件是PCB设计软件输出给PCB厂进行光绘、蚀刻、钻孔的标准数据文件，几乎所有PCB设计流程的最终交付物都以Gerber格式呈现。但许多电子产品厂家、硬件工程师在提交Gerber文件后才发现：线路开路短路、孔位偏移、阻焊桥断裂等问题导致样品报废、生产延期，甚至造成整批物料浪费。

究其原因，Gerber文件本身只是"图形指令"，并不会自动校验设计是否符合PCB厂的实际制造能力（即DFM，Design for Manufacturability，可制造性设计）。因此，在文件提交生产前，进行系统性的生产可行性检查，是控制打样成本、缩短交期、保证良率的关键环节。

一、Gerber文件生产可行性检查的核心步骤

1. 文件完整性核对

检查文件是否包含完整层次：顶层/底层铜箔层（Top/Bottom Copper）、阻焊层（Solder Mask）、丝印层（Silkscreen）、钻孔文件（Drill File，通常为Excellon格式）、板框层（Board Outline）以及必要的内层文件（多层板）。文件缺失是最常见的"无法生产"问题，尤其在多层板、盲孔埋孔设计中容易遗漏内层钻孔数据。

2. 层叠结构与对位精度核查

多层板需核对层叠顺序（Layer Stack-up）是否与PCB厂实际叠层能力匹配，包括板厚、铜厚、介质层厚度。对于盲孔（Blind Via）、埋孔（Buried Via）设计，还需确认钻孔层与对应铜层的对位关系是否在文件中明确标注，避免因层间对位偏差导致导通不良。

3. 线宽线距（Trace Width/Spacing）合规性检查

不同PCB厂、不同板材工艺对最小线宽线距有明确限制。常规工艺通常可做到3-4mil线宽线距，而高精密板可能要求更细。设计文件中出现低于工厂制程能力下限的线宽线距，会直接导致无法蚀刻或短路风险大幅上升。

4. 孔径、孔环（Annular Ring）与孔铜厚度核查

钻孔孔径与焊盘孔环比例不合理，是BGA封装、高密度互联（HDI）设计中最容易出现生产不可行的问题之一。孔环过窄会导致钻孔偏移即断开，尤其在小间距BGA焊盘设计中需特别留意最小孔环余量是否满足工厂加工公差要求。

5. 阻焊桥（Solder Mask Bridge）与丝印间距检查

细间距BGA、QFN等封装焊盘之间的阻焊桥宽度如果小于工厂最小阻焊制程能力，容易造成阻焊层脱落或连锡风险。此外，丝印文字压字符焊盘、丝印与阻焊开窗重叠等问题也应在检查阶段修正，避免影响后续贴片精度和外观检验。

二、常见的"文件合格但实际不可生产"问题清单

- 板框倒角、开槽尺寸标注不清晰，导致数控成型无法执行

- 钻孔文件坐标单位（英制/公制）与实际图形单位不一致

- 内层与外层铜箔存在未连接的孤立铜皮（Isolated Copper），影响阻抗一致性

- 阻抗控制线路未标注目标阻抗值及参考层，PCB厂无法核算叠层

- 拼板（Panel）设计中的邮票孔、V-Cut参数缺失或与实际厚度不匹配

以上问题即便通过了基础的DRC（Design Rule Check）设计规则检查，仍可能在实际生产环节暴露，因此建议在文件提交前，结合目标PCB厂的具体工艺能力参数表进行二次人工复核，而非仅依赖软件自动校验。

三、检查流程建议：软件自检 + 工厂DFM复核双重把关

1. 设计阶段自检：在EDA软件（如Altium Designer、Cadence Allegro等）中运行DRC规则检查，覆盖线宽线距、孔环、间距等基础规则；

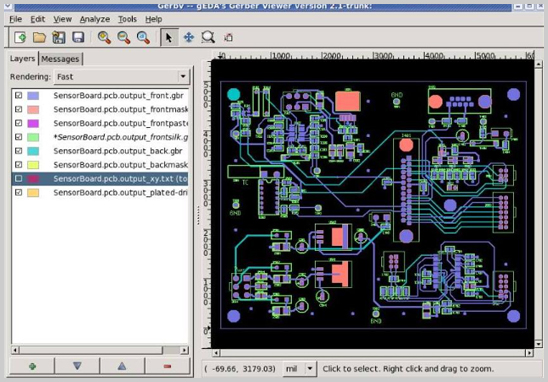

2. 文件导出核对：导出Gerber及钻孔文件后，使用Gerber查看工具逐层核对图形完整性；

3. 工厂DFM复核：将文件提交给具备实际生产经验的PCB厂/设计服务商，结合其真实制程能力（如最小线宽、最小孔径、叠层工艺范围等）进行工程复核，这是确保"设计可生产"而非仅"文件格式合规"的关键一步。

结语：从设计到量产，让专业团队为可制造性把关

Gerber文件检查是一项涉及电气性能、机械结构、工艺制程多维度的系统工程，单纯依赖设计软件的自动校验难以覆盖所有实际生产风险。对于电子产品厂家而言，选择具备丰富工程经验的PCB设计与制造服务商，在设计阶段就同步导入DFM思维，往往比事后返工更能控制成本和交期。
