PCBA良率问题，根源在PCB设计

很多企业在SMT贴片环节频繁出现虚焊、偏移、立碑、桥连等缺陷，往往第一反应是追查设备精度或物料质量，却忽视了一个根本原因——PCB设计阶段的规范性直接决定了SMT生产的良率上限。

据IPC行业数据，超过60%的SMT焊接缺陷可追溯至PCB设计环节，包括焊盘尺寸不当、丝印偏移、热设计不均衡等问题。因此，要系统性提升SMT贴片良率，必须从PCB设计源头入手。

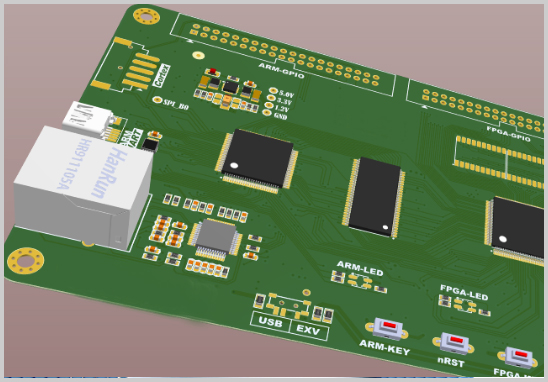

影响SMT良率的核心PCB设计要素

1. 焊盘尺寸与间距设计

焊盘是SMT焊接的直接载体，其尺寸和间距对良率影响最为直接：

- 焊盘过小：焊锡量不足，易导致虚焊或元件脱落；

- 焊盘过大：锡膏扩散范围大，相邻焊盘桥连风险上升；

- 间距不足：在0402、0201等细小元件密集区域，IPC-7351标准建议焊盘间距不小于0.15mm，以防印刷桥连。

实践要点： 焊盘设计应严格参照IPC-7351（SMD焊盘设计标准）或元器件厂商Datasheet中的推荐封装尺寸，并区分"最小尺寸（Least）""标称尺寸（Nominal）""最大尺寸（Most）"三档，根据实际产品对焊接可靠性的要求选择合适档位。

2. 阻焊层（Solder Mask）设计

阻焊层设计直接影响锡膏印刷精度和焊接隔离效果：

- 焊盘开窗（Solder Mask Opening）需单边外扩0.05～0.075mm，避免阻焊压焊盘导致上锡不足；

- 对于0.4mm间距BGA、QFN、CSP等高密度封装，推荐采用NSMD（Non-Solder Mask Defined，非阻焊限定焊盘）设计，以提升焊球对位精度；

- 避免两相邻焊盘阻焊桥过细（通常需≥0.1mm），防止阻焊层因精度偏差而缺失。

3. 热设计与铜皮平衡（热平衡设计）

SMT回流焊过程中，元器件两端若受热不均，极易产生"立碑效应"（Tombstoning）：

- 电源与地平面覆铜对焊盘具有散热效应，建议对连接大铜皮的焊盘添加热阻隔（Thermal Relief），减少热量流失；

- 同一元件的两个焊盘应保证对称的热分布，不可一端连大铜皮、另一端悬空；

- 大面积散热焊盘（如QFN底部裸露焊盘）需设计合理的开窗分割与通孔阵列，防止锡膏回流时形成气泡空洞（Void）。

4. 元件布局方向与间距规范

合理的元件布局不仅影响SMT贴装效率，也直接关系到焊接质量：

- 方向一致性原则： 同类型极性元件（如电解电容、二极管、钽电容）在同一板面应保持方向一致，减少人工检验难度和贴装方向错误；

- 间距规范： 相邻SMD元件间距建议不小于0.3mm（细间距器件区域视具体情况设计），BGA封装周边需预留充足的返修操作空间；

- 过波峰焊元件方向： 若PCB为双面混装工艺（SMT+THT），面向波峰焊的元件长轴应垂直于传送方向，以减少阴影效应（Shadow Effect）。

5. 钢网（Stencil）开孔设计配合

PCB设计阶段需同步考虑钢网开孔的可制造性：

- 面积比（Area Ratio）原则： 焊盘开孔面积与钢网孔壁面积之比应≥0.66，确保锡膏顺利脱模释放；

- QFN、BGA等底部焊盘建议采用"花形"或"分格"开孔设计（即将大焊盘拆分为多个小方块），控制用锡量，避免焊料过多导致短路；

- 钢网厚度（通常0.10～0.15mm）与PCB上最小焊盘尺寸需匹配评估，细间距器件与大焊盘同板时可考虑阶梯钢网（Step Stencil）。

6. DFM可制造性设计审查

DFM（Design for Manufacturability，可制造性设计）是PCB设计走向高良率量产的关键一环：

- 在PCB设计完成后、出Gerber文件前，应通过专业DFM分析工具（如Valor NPI、Mentor Xpedition DFM模块）对焊盘、间距、铜皮、过孔等进行全面审查；

- 重点排查：高密度BGA区域的孔环完整性、细间距元件的贴装方向合理性、板边禁布区元件是否符合夹持要求；

- 盲孔/埋孔设计（常见于多层高密度互联HDI板）需特别注意孔径深径比、叠孔与错位孔的可靠性规范，以避免在SMT回流焊热冲击下引发层间分离。

PCB设计、打样及代工代料常见问题解答

Q：PCB设计完成后如何快速验证SMT可行性？

建议在打样前进行DFM审查，并由专业PCB设计公司对Gerber、BOM表进行联合评审，提前发现设计风险。

Q：BGA封装PCB设计难度大，如何选择服务商？

需具备高精密、细间距BGA布线能力，能处理0.4mm甚至0.3mm间距的BGA扇出（Fanout），并有实际量产案例支撑。

Q：PCBA代工代料如何控制物料质量？

专业代工厂应具备完善的供应商管理体系，建立BOM表后主动寻源，优先采用原厂或一级代理渠道，并对来料进行IQC检验。

Q：多层板设计对SMT有何特殊影响？

多层板叠层阻抗设计影响信号完整性，而埋孔/盲孔的孔位若设计在SMD焊盘正下方（Via-in-Pad），需做好树脂填孔与电镀处理，避免锡膏渗入导致空洞。
