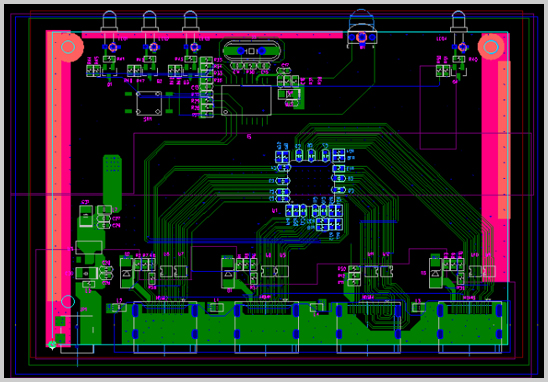

如何选择一家靠谱的PCB设计公司？重点看这7个核心能力

——工程师和采购都容易踩坑的地方，一次讲清楚

在电子产品研发过程中，PCB设计质量几乎决定了产品能否顺利量产。

不少客户在选择PCB设计公司时，往往只看价格或交期，结果后期频繁改板、信号不过、EMC不过、BOM不可控，项目周期被严重拉长。

那么问题来了：

到底该如何判断一家PCB设计公司靠不靠谱？

结合实际工程经验，本文从客户最容易忽视、但最关键的角度出发，总结出7个必须重点考察的PCB设计能力，不管你是研发工程师、项目经理还是采购，都能快速看懂、用得上。

一、是否具备多层与高密度PCB设计经验（这是硬门槛）

不是所有PCB设计公司，都真正具备多层、高密度、高速板的设计能力。

在实际项目中，常见需求包括：

- 6–16层甚至更高层数

- BGA、QFN、CSP 等高密度封装

- DDR、LVDS、USB、PCIe 等高速信号

- 电源完整性（PI）与信号完整性（SI）要求高

判断要点：

- 是否做过BGA扇出与逃线设计

- 是否有盲孔 / 埋孔 / 微孔设计经验

- 是否了解高速信号的阻抗控制、等长、差分规则

如果一家PCB设计公司只擅长2–4层板，那在中高端项目中，风险会非常大。

二、PCB布局能力是否“以工程可制造为导向”

很多问题并不是出在布线，而是一开始的布局就不合理。

靠谱的PCB设计公司，在布局阶段就会综合考虑：

- 器件功能分区是否清晰

- 高速、模拟、功率、电源是否有效隔离

- 散热路径是否合理

- 后续布线、叠层是否可行

一个重要判断标准是：

> 布局时，是否同步考虑DFM / DFA / DFT（可制造、可装配、可测试）

如果布局只“好看”，但不考虑加工、焊接和测试，后期必然返工。

三、是否真正理解高速信号与电源完整性设计

对于中高端电子产品来说，PCB设计已经不是“连线”那么简单。

靠谱的PCB设计公司，至少应具备以下能力：

- 高速差分对等长控制

- 阻抗计算与叠层规划

- 回流路径控制

- 电源去耦、电源分区设计

- 减少串扰、反射、EMI问题

不懂高速与电源完整性的设计团队，往往会把问题留到样机阶段暴雷。

四、是否能独立建立并优化BOM，而不是“照抄原理图”

很多客户只提供原理图，但BOM质量直接影响成本、交期和可持续供货。

靠谱的PCB设计公司，通常能做到：

- 根据原理图独立建立BOM表

- 推荐成熟、通用度高的器件型号

- 避免冷门料、停产料、假料风险

- 给出国产替代或多供应商方案

这一步对采购和量产极其关键，而不是简单“画完板就结束”。

五、是否具备供应链与物料选型协同能力

真正靠谱的PCB设计服务，不是只停留在设计文件层面。

你需要重点关注：

- 是否能协助搜寻合适的元器件供应商

- 是否了解市场常见交期、涨价、缺料风险

- 是否能在设计阶段提前规避“买不到”的料

这一点，对中小客户尤为重要，能显著减少项目试错成本。

六、是否能提供从样品到PCBA量产的一站式支持

很多项目失败，并不是设计错了，而是：

- 样品阶段问题无人兜底

- 设计与加工脱节

- 量产问题频发但找不到责任方

靠谱的PCB设计公司，通常具备：

- PCB打样对接能力

- PCBA样品制作支持

- 批量生产可行性评估

- 工程问题快速闭环能力

设计、加工、装配经验越完整，设计可靠性越高。

七、沟通机制是否专业、高效、可持续

这一点常被低估，但在实际项目中极其重要。

你可以重点观察：

- 是否有固定工程对接人

- 是否能理解你的应用场景，而不是机械执行

- 是否能主动提出优化建议

- 修改反馈是否及时、有逻辑

一个好沟通的PCB设计团队，往往能帮你省掉一半试错成本。

选择PCB设计公司时，常见3个误区

在实际推广与项目接触中，客户最容易踩这几个坑：

1. 只比价格，不看能力

   低价往往意味着经验不足或流程不完整。

2. 只看图画得快，不看是否可量产

   真正难的是“一次成功”。

3. 忽视后端支持能力

   设计只是开始，不是结束。

深圳宏力捷电子：从原理图到量产的一站式PCB设计服务

深圳宏力捷电子，专注PCB设计服务，可承接：

- 多层PCB设计

- 高精密 / BGA封装设计

- 盲孔 / 埋孔 / HDI PCB设计

客户仅需提供原理图，即可获得：

- 专业电路板布局与布线

- 完整BOM表建立与优化

- 元器件供应商搜寻与购料支持

- PCB样品制作

- PCBA批量生产支持

更重要的是，我们的设计理念始终围绕：

“可制造、可量产、可交付”。
