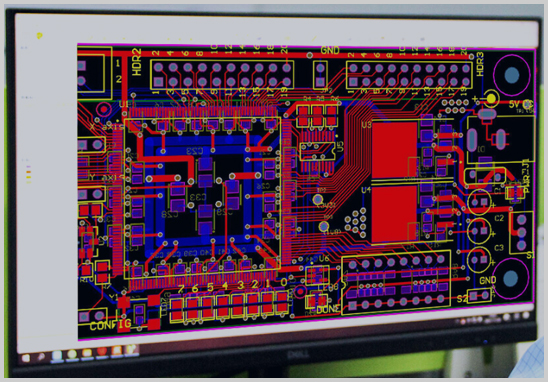

作为电子产品的基础载体，PCB设计的质量直接影响产品的性能和可靠性。然而，即使经验丰富的工程师也难免踩到一些“坑”。深圳宏力捷电子作为专业PCB设计公司，结合行业经验和权威案例，总结PCB设计中最容易忽略的十大问题及解决方案，助您避开雷区！

一、环境腐蚀：隐形杀手

PCB长期暴露在潮湿、高温或化学污染环境中，金属焊盘或过孔会逐渐腐蚀，导致设备失效。

现象： 焊盘边缘缺口、器件表面黑色颗粒物。

避坑技巧：

- 对暴露的金属部分涂覆三防漆或灌封胶防护。

- 避免将敏感元件（如CPU引脚）靠近PCB边缘，减少物理接触风险。

二、过孔设计：细节决定成败

过孔处理不当可能导致开路、短路或腐蚀。

高频问题：

1. 过孔靠近板边：铣外形时易损伤，建议预留≥0.2mm间距。

2. 漏钻孔或半导通孔：使用PADS或Altium时，需检查槽孔是否放错层，并通过DFM软件验证钻孔文件。

三、元件布局：别让“空间焦虑”毁了设计

典型错误：

- 芯片紧贴板边：易被工具碰撞损坏引脚，建议预留3mm以上安全距离。

- 差分信号线过细：如RS485电路因阻抗优先选择细线，导致烧毁。需平衡阻抗与线宽，推荐线宽≥0.3mm。

四、焊盘与钻孔：制造工艺的隐形门槛

常见问题：

1. 焊盘重叠：多层板中非贴片焊盘重叠会导致钻孔断刀，增加报废率。

2. 用填充块画焊盘：阻焊层无法识别，需改用标准焊盘设计。

3. 字符盖焊盘：影响焊接和测试，字符与焊盘间距应＞0.1mm。

五、电源与接地：别让隔离变短路

设计误区：

- 花焊盘滥用：电源/地层若设计为花焊盘，实际图像会反向，需确保隔离线无缺口。

- 铜箔距板边过近：铣切时易翘起，建议铜箔与外框间距≥0.2mm。

六、DFM检查：从设计到生产的桥梁

案例分享：

- Allegro文件短路：某设计中电源与地因散热孔未隔离导致短路，DFM软件提前预警。

- 阻焊漏开窗：未开窗的焊盘无法焊接，需通过电气网络分析排查。

建议： 使用华秋DFM等工具，提前检测线宽、孔径、开短路等19类制造问题。

为什么选择宏力捷电子？

- 专业能力：支持16层高精密板、BGA封装、盲埋孔设计，解决阻抗匹配与信号完整性难题。

- 一站式服务：从原理图导入、布局布线、BOM采购到样品制作，全程高效响应。

- 品质保障：通过DFM可制造性分析，降低生产成本，直通率提升30%。

结语

PCB设计是一门平衡艺术，既要满足功能需求，又要兼顾制造工艺。避开上述“坑”，结合专业工具与经验，才能打造高可靠性的产品。宏力捷电子深耕PCB设计领域10年，为客户提供“零失误”设计方案，助力产品快速落地！
