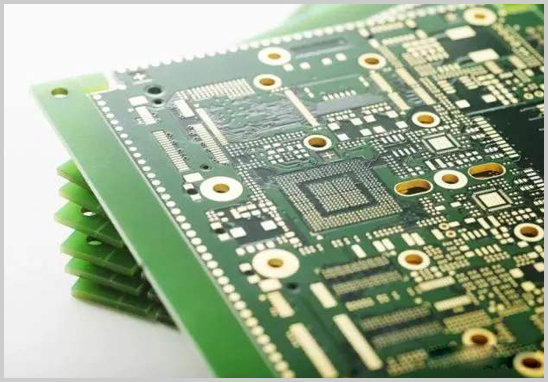

在PCB设计中，“过孔能否打在焊盘上”是工程师们常遇到的争议话题。作为深耕行业多年的专业PCB设计公司，宏力捷电子结合客户高频咨询的问题，从实际案例与技术原理出发，为您详细解析这一设计难题。

一、为什么多数情况下不建议过孔打在焊盘上？

1. 漏锡导致虚焊、脱焊

 传统工艺中，过孔直接打在焊盘上，回流焊或波峰焊时熔化的焊锡可能通过过孔流入内层或背面，导致焊盘上锡膏不足，引发器件虚焊或脱焊。尤其是贴片电阻、电容等小封装元件（如0201、0402），这种现象更易发生。

2. 立碑现象（Tombstoning）

 当元件两端焊盘的表面张力不平衡时，张力较大的一端会拉动元件翘起，形成“立碑”。若过孔位于焊盘边缘，可能加剧张力失衡，导致焊接失败。此现象在CHIP元件中尤为常见。

3. 生产工艺限制

 传统PCB制造工艺中，过孔打在焊盘上需依赖树脂塞孔或绿油覆盖等特殊工艺，成本较高。普通设计若未明确工艺要求，易因漏锡问题被工厂退回返工。

二、特殊情况下的解决方案：何时能打过孔？

虽然常规设计需谨慎，但在以下场景中，过孔打在焊盘上是可行的：

1. 盲孔与埋孔工艺

 - 适用场景：BGA封装芯片（间距≤0.5mm）或高密度布线时，普通过孔难以扇出。

 - 技术优势：盲孔（Blind Via）仅连接表层与内层，埋孔（Buried Via）仅连接内层，均不穿透整板，可避免漏锡问题。

 - 成本考量：盲埋孔工艺费用较高，需根据项目预算评估。

2. 散热过孔设计

 - 适用场景：芯片散热焊盘或大功率器件底部。

 - 设计要点：过孔用于增强散热，因焊盘无引脚焊接，无需担心漏锡问题。例如，CPU或电源IC的散热焊盘常采用多过孔阵列设计。

3. 绿油覆盖工艺

 - 操作方案：在过孔背面涂覆绿油（阻焊层），阻止焊锡流动。此方法常用于服务器主板电源模块等对电流承载要求高的场景。

三、专业PCB设计公司的应对策略

宏力捷电子针对过孔设计难题，提供以下服务保障：

1. 工艺评估：根据客户需求推荐树脂塞孔、盲埋孔或绿油工艺，平衡成本与可靠性。

2. 布局优化：通过调整布线密度、优化元件布局，避免过孔强行打在焊盘上。

3. DFM审核：结合PCB工厂生产能力，提前规避设计风险，确保量产可行性。

四、总结：设计需权衡风险与需求

过孔能否打在焊盘上并无绝对答案，需综合考虑元件类型、生产工艺、成本预算等因素。对于高精密、BGA封装或多层板设计，建议选择专业团队（如宏力捷电子）提供技术支持，确保设计一次成功！
