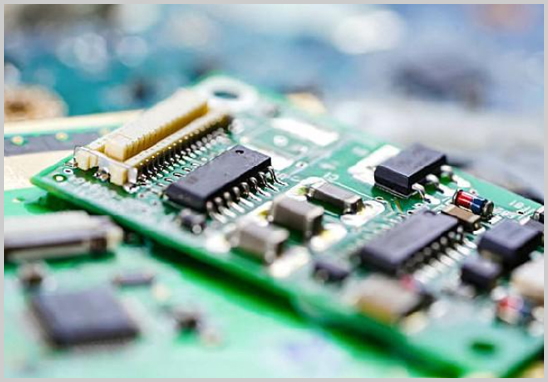

在实际的PCB设计和制造过程中，工程师往往会发现：几乎所有的贴片元件都会优先布局在顶层。这个“惯例”并非随意而为，而是经过了生产效率、质量控制和可靠性等多方面的综合考量。

1. SMT贴装工艺的“先顶后底”原则

现代PCB上绝大多数元件都采用表面贴装技术（SMT）加工。SMT生产线的常规流程是：

1. 在PCB顶层锡膏印刷 →

2. 顶层元件贴装 →

3. 顶层回流焊 →

4. 翻板至贴底层元件 →

5. 底层回流焊

这样的“先顶后底”安排能保证在回流焊过程中，底层元件不会因重力或振动而从PCB反面脱落，减少了贴装缺陷和返工风险，也缩短了制程时间。

2. 检测与返修更加便捷

将主要元件放在顶层，能充分利用生产线上集成的AOI（自动光学检测）和SPI（锡膏检测）设备。它们在回流焊前后对顶层进行高效扫描，一旦发现错贴、偏移或锡膏量异常，技术人员可以及时调整或返修，避免整板返工成本的大幅上升。

3. 布线空间与阻抗控制

在双面或多层PCB中，底层往往被优先用作地平面和电源平面，以提供稳定的参考电位和良好的回流路径。如果将元件放在底层，将大大增加跳线和过孔数量，影响信号完整性和阻抗匹配。将信号元件集中在顶层，能让内层及底层的铜箔更好地铺设为地/电源层，减少EMI并提升PCB的电气性能。

4. 生产成本与可靠性权衡

- 设备校准与生产节拍

  省去“翻板”工序意味着SMT线可在更短时间内完成一块PCB的全部贴装，大幅提升产能。

- 重件优先布局，防止脱落

  重型BGA、散热器等大型器件放在顶层，回流焊合时板面朝下，能有效避免重件因重力而松动。

- 热量管理

  回流焊时，大件优先吸热，有助于形成更加稳定的焊接温度曲线，提高焊点质量。

这些因素结合起来，既能降低生产线故障率，又能节省设备与人力成本，使PCB整体可靠性和一致性得到保障。

5. 对应“PCB设计元件放置”更多场景

- 单面板 vs. 双面板：单面板必须把所有器件放在一侧；双面板如果非要将部分元件放底层，也应尽量选用小型被动元件或不影响信号的去耦电容。

- 多层高速板：顶层放置高速器件并配合阻抗控制走线，内层和底层铺铜为地/电源层，可最大限度地降低串扰与地弹效应。

- PoP封装（Package on Package）：即使是层叠式封装（PoP），其底部封装也是先贴在顶层PCB上，仍然遵循“顶层优先”的原则。

结论：

将元件布局于顶层是PCB设计的行业共识，它满足了SMT生产的“先顶后底”流程、检测返修的便捷需求、布线优化和电气性能管理，以及降低生产成本和提升可靠性的多重要求。理解并灵活运用这一原则，能让你的PCB设计在质量、效率和成本之间取得最佳平衡。
