在PCBA加工过程中，SMT贴片是一个关键的步骤，因为它涉及将表面贴装元件焊接到印刷电路板上。为确保SMT贴片质量，可以采取以下方法来检测不良品质：

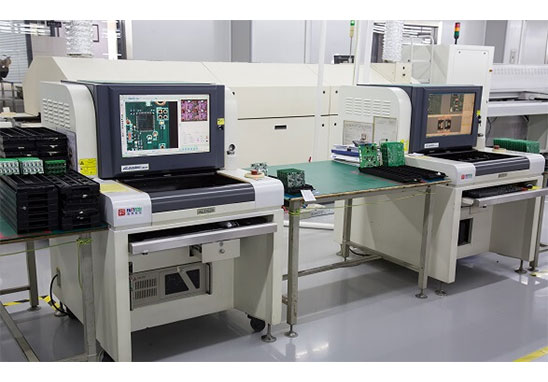

1. 视觉检查（Visual Inspection）： 这是最基本的检测方法，通过肉眼检查SMT贴片的位置、方向、焊点等是否正确。自动光学检查设备（AOI）和X光检测设备也可以用于提高检查的精度和速度。

2. 焊点检测： 焊点是SMT贴片的关键连接点。焊点不良可能导致电气连接问题。可用以下方法检测焊点品质：

- 红外（IR）焊点检测：使用红外照射来检测焊点的温度分布，以确定是否有不均匀的焊接。

- 焊接质量图像分析：使用图像处理技术来分析焊点的外观和质量。

- 焊接拉力测试：通过应用一定的拉力来测试焊点的可靠性。

3. 元件位置检测： 使用自动光学检查设备（AOI）来检查SMT贴片的位置是否准确。这些设备可以检测元件是否漏装或错装。

4. 元件方向检测： 确保SMT贴片的方向正确，以避免极性反向的问题。这可以通过机器视觉系统来实现。

5. X射线检测： X射线检测设备可以检查隐藏在元件下的焊点，确保它们的质量。这对于BGA（Ball Grid Array）等元件尤其有用。

6. 粘着力测试： 检测贴片和PCB之间的粘附力，以确保元件不会在运输或使用中松动。

7. 电性测试： 使用电性测试仪器来检测元件之间的电气连接是否良好。这包括使用万用表、电阻计等设备进行连通性测试。

8. 功能测试： 最终的品质控制步骤是将组装好的PCBA连接到电源和测试设备上，执行功能测试以确保它们按照规格正常工作。

这些方法通常可以组合使用，以确保SMT贴片的品质不良被及早检测和纠正。在PCBA生产过程中，品质控制非常重要，以确保最终产品的可靠性和性能。
