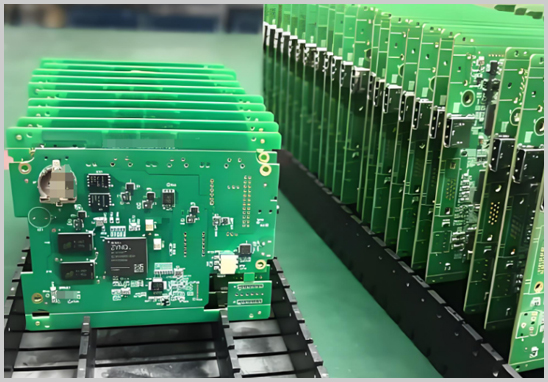

作为一家拥有20余年PCBA加工经验的深圳宏力捷电子，我们深知PCB（印刷电路板）是电子产品“骨架”般的存在，其特性直接影响PCBA（印刷电路板组装）的焊接质量、功能稳定性和长期可靠性。本文将从板材选型、设计规范、表面处理、平整度等七大核心特性出发，结合实际案例与行业标准，解析PCB对PCBA质量的关键影响。

一、板材选型：决定PCBA的“先天体质”

PCB板材是质量的基础，需根据应用场景选择：

1. FR-4通用型：成本低、机械强度高，适合消费电子，但高频性能不足。

2. 高频材料（如罗杰斯）：适用于5G通信设备，减少信号损耗，但成本较高。

3. 金属基板（铝基板）：散热性能优异，常用于LED照明和电源模块，但需注意厚度匹配（如1.6mm±0.2mm）。

板材选择不当会导致焊接时热膨胀系数不匹配，引发焊点开裂或元器件损坏。

二、设计规范：从源头规避焊接缺陷

PCB设计不合理是PCBA加工中常见的质量隐患，需重点关注：

1. 焊盘与孔径比例：孔径过大易导致通孔透锡不足（透锡率需≥75%），过小则插装困难。

2. 元器件布局：高密度区域需预留散热空间，避免局部过热引发虚焊；大尺寸PCB应设计支撑带（2-3mm非元件区）防止变形。

3. 走线与间距：高频信号线需考虑阻抗匹配，避免电磁干扰；最小线宽/线距建议≥4mil（0.1mm）。

三、表面处理：影响焊接可靠性的“隐形推手”

PCB表面处理工艺直接决定焊点质量：

1. 喷锡（HASL）：成本低但平整度差，易导致SMT贴片偏移。

2. 沉金（ENIG）：表面平整、抗氧化性强，适合BGA封装，但需控制镍层厚度（3-5μm）防止黑盘效应。

3. OSP（有机保焊膜）：环保且适用于高密度板，但存储时间短（≤6个月）。

四、平整度与变形：贴片精度的“致命杀手”

PCB变形会直接导致元器件错位、虚焊：

- 变形原因：板材受潮、高温回流焊应力、元器件分布不均。

- 解决方案：

- 设计阶段：对称布局元件，大板增加支撑带。

- 加工阶段：控制回流焊温升速率（建议≤3℃/秒），使用工装夹具平衡质量。

五、阻焊层质量：避免短路与污染

阻焊层缺陷可能引发短路或腐蚀：

1. 开窗精度：阻焊开窗偏差需≤0.05mm，否则易导致焊盘覆盖不良。

2. 厚度均匀性：阻焊层过薄（＜10μm）可能绝缘失效，过厚（＞40μm）影响焊接润湿性。

六、清洁度与残留物：隐藏的可靠性风险

板面污染会降低焊接良率：

- 常见问题：助焊剂残留、锡渣、夹爪油污，可能引发白霜（需溶剂清洗）或绝缘电阻下降。

- 管控措施：

- 选用低固含量助焊剂（固含量≤5%）。

- 定期清洁波峰焊锡槽，控制预热温度（90-130℃）。

七、孔壁质量与过孔设计：多层板的“生命线”

通孔缺陷易导致信号中断：

1. 孔壁粗糙度：需≤25μm，避免镀铜不均匀引发孔内空洞。

2. 过孔设计：避免密集过孔造成热应力集中，推荐孔径≥板厚1/3。

结语：系统化管控是质量保障的关键

在宏力捷电子的PCBA代工实践中，我们通过DFM（可制造性设计）分析、全流程SPC（统计过程控制）和AOI/X-Ray检测，将PCB特性风险前置化解。例如，针对高频板焊接不良问题，我们通过优化钢网开孔（U型开孔增加锡膏释放量），使良率提升12%。

如果您需要进一步了解PCB设计规范或PCBA加工方案，欢迎联系宏力捷电子，我们将为您提供从设计到交付的一站式解决方案！
