在SMT贴片加工过程中，炉温曲线的设定可以说是决定焊接成功与否的“灵魂环节”。不管是加工智能穿戴设备，还是工业控制板、车载电路板，只要涉及到回流焊工艺，炉温曲线就必不可少。那么，SMT贴片加工中的炉温曲线到底应该怎么设定？有哪些注意事项？本文我们从实操角度给你讲清楚。

一、什么是炉温曲线？

炉温曲线（Reflow Soldering Profile），是指电路板经过回流焊炉时各温区温度随时间的变化曲线。它直接关系到焊点质量、锡膏熔融效果以及元器件的热冲击承受力。

根据国际通用的IPC规范（如IPC/JEDEC J-STD-020），炉温曲线主要分为以下四个阶段：

1. 预热区（Preheat Zone）：加热电路板，使其温度均匀上升，避免热冲击；

2. 恒温区（Soak Zone）：让板子整体温度均衡，为助焊剂活化创造条件；

3. 回流区（Reflow Zone）：炉温达到锡膏熔点以上，形成焊点；

4. 冷却区（Cooling Zone）：快速降温，形成牢固焊点。

二、SMT贴片加工中炉温曲线怎么设定？

贴片加工中的炉温曲线设定，不是一成不变的，而要根据产品的板材厚度、元件密度、锡膏种类等多因素进行优化。以下是常见的炉温设定参考：

三、炉温曲线设定需要考虑哪些因素？

1. 锡膏类型：不同品牌/型号的锡膏其熔点温度和活化温度不同，如Sn63/Pb37约183℃，无铅锡膏一般约217~227℃；

2. PCB板厚：板厚越大，热传导越慢，需适当延长预热和恒温时间；

3. 器件密度和大小：大体积元件容易形成“热影区”，应考虑热补偿；

4. 回流焊设备性能：如风速、温控精度、加热方式（热风 vs 热辐射）等；

5. 通道数量（温区数）：常见为8区、10区、12区，不同设备设定策略略有差异。

四、如何判断炉温曲线是否合理？

判断炉温曲线合理与否，一般通过炉温测试仪（如KIC、ECD等）进行测温。以下几个指标尤为关键：

- 升温速率：1~3℃/s之间

- 最高温度：应高于锡膏熔点约20~40℃

- 回流时间：在熔点以上维持60±15秒

- 峰值温度控制在元器件耐热极限以内

如果发现虚焊、连锡、IC气泡或焊盘发黄等现象，很可能就是炉温曲线设定不当。

五、炉温曲线调试的实用建议

1. 用热电偶布设在最薄和最厚部位、最大和最小元件处

2. 首次调试建议用锡膏推荐曲线作为参考起点

3. 调试中多次记录测温数据，通过软件生成对比图优化各区温度

4. 若发现锡珠、残焊问题，优先检查回流时间和峰温设置

5. 对于双面贴装，需兼顾两次回流的温控方案

六、宏力捷电子SMT加工服务优势

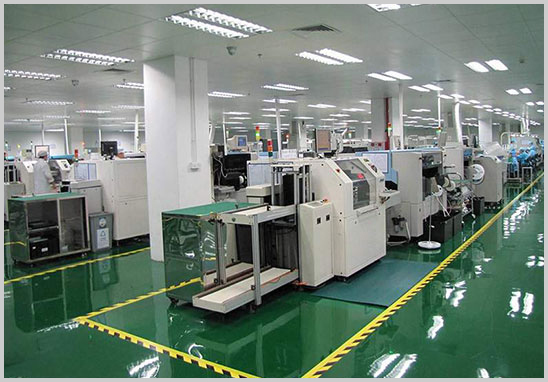

作为拥有20多年PCBA加工经验的专业厂家，深圳宏力捷电子在SMT贴片加工环节严格执行IPC标准，配备先进的10温区回流焊设备和KIC炉温曲线测试系统，为客户提供精准可靠的焊接服务。

我们的工程师会根据客户PCB特性和焊材信息一对一调试炉温曲线，确保每一块板都达到最佳焊接效果，有效降低虚焊、锡裂、空焊等不良率。

结语

炉温曲线的合理设定，是SMT贴片加工稳定性的核心。没有一条万能曲线，只有最适合你产品的曲线。通过科学设定与反复验证，才能让你的电子产品从细节开始优质如一。
