PCBA加工中冷焊现象的成因与解决方案

发布时间:2025-07-11 阅读: 来源:管理员

什么是“PCBA加工中的冷焊现象”?

SMT加工回流焊过程中,如果锡膏没有充分熔化、润湿不良,就会出现表面粗糙、没有光泽、甚至颗粒状的焊点。这种情况常被称为“冷焊”或“虚焊”。

它不像一般视觉可见的桥连、偏移,而是焊点表面看起来正常,但内部可能没有形成真正的金属结合层,存在可靠性隐患 。

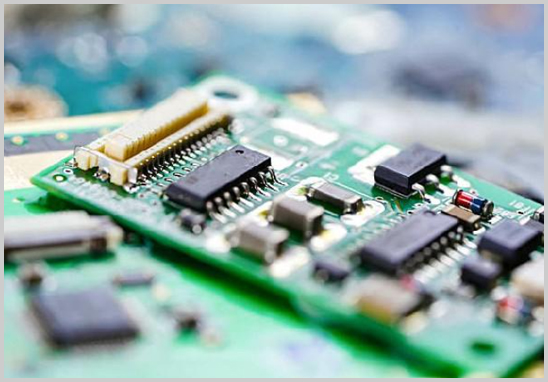

PCBA加工中冷焊现象的成因与解决方案


冷焊出现的具体成因有哪些?

我们总结了业界公认并结合实际经验的主要原因:

- 回流温度过低或停留时间过短:锡膏未完全融化,IMC(互化物)未充分形成,焊点润湿性差。

- 冷却阶段扰动:传送带晃动或冷却风过强,导致液态焊料尚未稳固就被打扰形成不连续焊点。

- 焊盘/元器件引脚表面污染:氧化、油污、助焊剂残留等抑制焊剂活性,影响去氧和润湿过程。

- 焊膏质量或助焊剂活性不足:焊粉氧化严重或焊膏助焊剂性能不达标,导致金属粉末不融合。

- PCB设计或印刷工艺问题:焊盘尺寸不当、锡膏印刷质量差、刮刀压力不均等,也可能引起冷焊或虚焊。


冷焊可能带来的影响(为什么要特别重视?)

冷焊在在线功能测试中可能不出现问题,但在客户实际使用中,由于热应力、振动、过流过压等,容易导致焊点内部裂纹扩大,最终断路、失效。


实用的冷焊防控与解决方案

以下是我们工厂多年实践结合业内资料整理的对策:

1. 优化回流焊温度曲线

- 根据 PCB 板厚、元件类型等设定峰值温度,一般建议峰值比锡膏液相线高 20–40 ℃,液相以上(TAL)时间控制在 30–90 秒以内。

- 避免温度坡度过陡(骤升骤降),保证平稳升温和冷却。


2. 确保传输稳定、冷却均匀

- 回流炉传动带平稳无抖动;

- 风冷风量适中,不宜过强集中吹拂焊点。


3. 控制焊膏与助焊剂质量

- 使用活性好的锡膏,并设立焊膏有效期与存储管理制度;

- 控制 PCB 表面洁净度,贴片前确保元件引脚、焊盘无氧化或油污。


4. 严控印刷工艺与板设计

- 选择合适的焊盘尺寸、间距与丝印参数,避免锡膏过少或扩散不良;

- 丝网刮刀压力和速度调整适当,贴片后及时送入回流炉,减少锡膏露空气时间。


5. 原材料检验与环境控制

- 对 PCB 板、锡膏、元器件进行入厂检验;

- 控制厂房湿度、灰尘、温度,防止 PCB 吸潮或污染。

总而言之,“PCBA加工冷焊” 是一个典型的回流焊工艺热不足或材料问题引起的隐性失效。通过优化温控曲线、保证焊膏与助焊剂质量、控制表面洁净度、稳定传输冷却流程,以及印刷设计标准化,可以有效避免冷焊发生。


作为一家拥有20+年PCBA加工经验、配备多条SMT和DIP生产线的代工代料厂商,宏力捷电子建议客户在项目初期提供PCB基板、焊膏品牌、回流参数等信息,以便我们提前设定合适的工艺预案,大大提升成品可靠性。

×
