在电子产品制造领域，深圳宏力捷电子通过20余年的PCBA代工代料实践发现，焊接工艺的选择直接影响产品可靠性与生产成本。本文基于工厂实际生产经验，详解回流焊与波峰焊两种核心工艺的技术特点与应用场景。

一、精密焊接工艺：回流焊技术解析

1. 技术原理

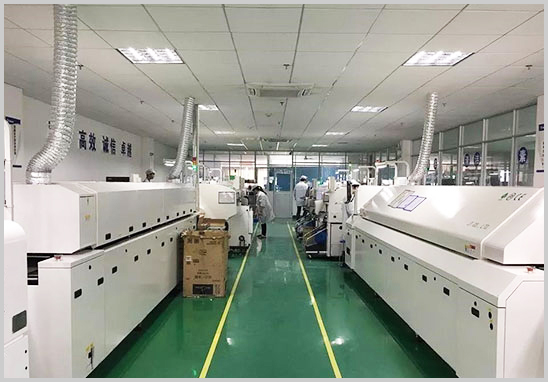

回流焊通过热风循环精准控制焊接温度，使预先印刷的锡膏经历预热、恒温回流、冷却三个阶段，形成可靠的冶金结合。我司SMT车间配置8温区氮气回流焊设备，可将温度偏差控制在±2℃以内。

2. 工艺流程优化

• 锡膏印刷：采用高精度钢网（±0.01mm）精准定位

• 元件贴装：雅马哈高速贴片机实现0201元件贴装

• 回流焊接：支持无铅/有铅工艺自动切换

• 在线检测：配备3D SPI锡膏检测系统

3. 典型应用场景

• 手机主板、智能穿戴设备等微型化产品

• BGA、QFN等精密封装元件焊接

• 双面板二次回流工艺

二、通孔焊接专家：波峰焊工艺实践

1. 工艺特性

波峰焊通过动态焊料波实现通孔元件焊接，我司采用的双波峰系统（扰流波+平流波）可有效解决阴影效应，焊点合格率稳定在99.98%以上。

2. 生产流程要点

• 元件预加工：自动切脚机处理插件元件

• 助焊剂喷涂：选择性喷涂技术节省30%耗材

• 焊接参数：锡槽温度245±5℃，接触时间3-5秒

• 后处理：自动洗板机去除残留物

3. 主要适用领域

• 电源模块、工控板等大尺寸PCB

• 连接器、变压器等插件元件焊接

• 混合工艺板（SMT+THT）

三、工艺选择决策树（基于实际生产案例）

1. 元件类型决定工艺路线

• SMT元件占比＞70% → 优先选择回流焊

• THT元件为主 → 采用波峰焊工艺

• 混合组装板 → 回流焊+选择性波峰焊组合

2. 成本效益对比

• 回流焊：适合大批量生产，设备投入较高

• 波峰焊：小批量灵活，但焊料消耗较大

3. 质量管控要点

• 回流焊重点监控温度曲线

• 波峰焊需定期检测焊料成分

深圳宏力捷电子在长期服务客户中发现，32%的焊接缺陷源于工艺选择不当。我们建议客户在新产品设计阶段即介入工艺规划，通过DFM分析优化元件布局，可降低15%以上的生产成本。工厂配备全流程质量追溯系统，从物料管控到成品测试实现数据闭环，确保每个焊点都符合IPC-A-610G标准。

作为通过ISO9001认证的专业PCBA代工厂，无论是消费电子还是工业控制设备，宏力捷电子都能提供匹配的焊接解决方案，助力客户缩短产品上市周期。
