电子制造领域最常见的基础问题，却直接影响着电路板的质量和生产效率。
在电子制造业中，PCB作为电子产品的心脏，其加工流程直接决定了最终产品的质量。许多刚入行的工程师和采购人员常常困惑：在PCBA加工过程中，到底是应该先进行贴片还是先进行分板？
这个问题看似简单，却直接关系到产品质量、生产效率和成本控制。作为有着20余年PCBA加工经验的深圳宏力捷电子，我们将从实际生产角度为您详细解析这一工艺选择的奥秘。
在SMT贴片加工中，先贴片后分板是行业公认的标准工艺顺序。这一流程安排背后有着充分的科学依据和实践验证。
1. 保证贴片精度
贴片过程中，PCB板需要保持绝对平整，以确保元器件被精确贴装到指定位置。如果先进行分板，分割后的PCB板边缘往往会出现不平整现象，导致贴片机轨道夹持不稳，严重影响贴装精度。尤其是0201、0402等微小封装的元件，位置偏移丝毫就可能导致焊接不良。
2. 提高生产效率

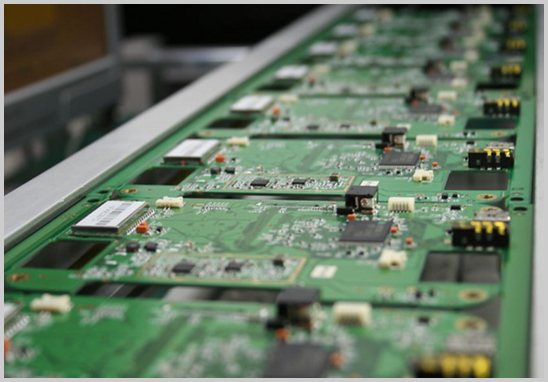

对于小型PCB板，制造商通常采用连片设计（多个小板拼成一个大板）来提高生产效率。在SMT线上，一块大板上可以同时完成数十个小板的贴装和回流焊接，设备利用率最大化。待所有工序完成后再进行分板，可显著降低单板生产成本。
3. 避免元器件损坏
分板过程会产生机械应力和振动。如果先分板再贴片，分板过程中产生的应力可能对后续贴装的精密元件（如BGA芯片、QFP封装等）造成隐性损伤。而先完成贴片和焊接，元件已牢固固定在板上，只要选择合适的分板方式，损伤风险可大大降低。
宏力捷电子在实际生产中始终坚持“先贴片、再分板”的工艺顺序，这是我们保证产品高直通率的基础准则之一。
PCB工艺边：不可或缺的辅助设计
工艺边（也称工作边）是为了SMT加工时留出轨道传输位置、放置拼版Mark点而设置的长条形空白板边。在PCBA生产工艺流程中，工艺边的预留对于后续的SMT贴片加工具有十分重要的意义。
- 避免设备撞件：SMT贴片机轨道夹住PCB板流动时，过于靠近轨道边的元件容易被贴片机吸嘴撞击。
- 提供机器定位基准：工艺边上的Mark点是贴片机视觉定位的关键参考点。
- 适应不同厚度板：工艺边可平衡不同厚度区域的支撑，防止过回焊炉时板子变形。
分板的最佳时机
完成所有焊接工序后，分板操作才应进行。标准流程如下：
1. SMT贴片（包括锡膏印刷、元件贴装、回流焊）
2. DIP插件（如有）
3. 波峰焊（针对插件元件）
4. 清洗与测试
5. 分板操作
在宏力捷电子的生产线中，我们特别关注分板前的质量确认环节，确保所有焊接和测试合格后才进入分板工序，避免二次返修带来的麻烦。
面对手动分板、机械分板和激光分板等多种方式，如何做出明智选择？作为专业PCBA加工厂，宏力捷电子建议您从以下五个维度综合考虑：
1. 生产规模与成本效益
- 手动分板：适用于小批量生产和原型验证阶段。优点是设备成本低、操作简便，缺点是效率低、一致性差。
- 机械分板：适合中等规模生产。V-cut分板机成本适中，适合直线切割；铣割分板机可处理曲线分板，精度更高。
- 激光分板：适用于大批量和高精度要求的产品。虽然设备成本高，但无接触、无应力，特别适合柔性板和医疗电子等高端产品。
2. 产品复杂度
- 简单矩形板：V-cut分板机是最经济高效的选择，通过刀片沿着PCB V型槽进行直线切割。
- 不规则形状板：需采用铣割分板机或激光分板机。铣割分板机通过精密铣刀沿编程路径切割；激光分板则无物理接触，可处理最复杂的轮廓。
3. 质量要求
- 军工、医疗、汽车电子等高可靠性领域：推荐激光分板或铣割分板，避免任何机械应力损伤焊点。
- 消费类电子产品：V-cut分板可满足大部分要求，但需注意元件布局与分板线的安全距离。
4. 板材特性
- 常规FR-4板材：所有分板方式都适用
- 厚铜板、金属基板：建议采用铣割或激光分板
- 薄板（<0.8mm）：激光分板最佳，避免机械分板导致的变形
5. 元件布局密度
在元件密集区域附近分板时，机械应力可能传导至精密元件。宏力捷电子工程师建议：关键元件与分板线距离至少保持3mm以上。若无法满足此要求，则应选用激光分板工艺。
在PCBA加工中，“先贴片后分板”是保证质量和效率的基本原则，而分板方式的选择则需要综合考量产品特性、质量要求、成本预算等多方面因素。
作为拥有20余年PCBA加工经验的深圳宏力捷电子，我们配备多条SMT/DIP生产线，拥有全系列分板设备（包括高精度激光分板系统），能够根据您的产品需求提供最合适的加工方案。从PCB设计评审、元件采购到贴片、分板和测试，我们提供一站式PCBA代工代料服务，确保您的产品从第一块样板到批量生产都保持最高品质标准。
当您面临PCBA加工分板工艺选择时，专业的事交给专业的团队——宏力捷电子期待成为您最可靠的制造伙伴。
