发布时间：2026-04-14 阅读： 来源：管理员
在PCB设计项目中，资料完整度直接决定设计效率、打样成功率以及后续量产的稳定性。一个标准的PCB设计输入通常包括以下几类：
1. 原理图（Schematic）
这是PCB设计的核心输入文件，必须完整、逻辑正确，并经过ERC检查。
常见问题：
- 未标注电源网络
- 器件封装未定义
- 信号命名混乱
2. 器件封装与PCB库（Footprint & Library）
包括封装尺寸、焊盘定义、3D模型等，是保证可制造性的关键。
建议：
- 优先采用标准封装库（如IPC标准）
- BGA、QFN等高密度器件必须提供官方推荐封装
3. 结构与尺寸图（Mechanical Drawing）
包括PCB外形尺寸、安装孔位、限高区域等。
应包含：
- 板框尺寸（Board Outline）
- 禁布区（Keep-out Area）
- 器件高度限制
4. 设计规则（Design Rules / DRC）
决定PCB是否可制造，通常由PCB厂家提供。
包括：
- 线宽/线距
- 最小过孔尺寸
- 阻抗控制要求
5. 层叠结构（Stack-up）
多层板设计必须提供层叠结构，用于阻抗控制和EMC优化。
典型信息：
- 层数（4层/6层/8层等）
- 介质厚度
- 铜厚
6. BOM表（物料清单）
直接影响采购与PCBA生产，是打样与量产的基础。
应包含：
- 器件型号（MPN）
- 品牌/替代料
- 封装形式
在实际项目中，导致PCB反复修改甚至打样失败的，往往不是基础资料，而是以下3项“高频缺失项”：
缺失1：完整BOM及替代料方案
很多客户只提供简单BOM，缺乏关键参数或品牌信息。
风险：
- 无法采购或交期不可控
- 代工厂选错器件
- 成本失控
建议：
- 提供主料+替代料（AVL清单）
- 标明关键参数（电压/容值/封装）
缺失2：关键器件封装确认（尤其BGA/QFN）
高精密封装如果没有官方封装定义，很容易导致焊接问题。
风险：
- 焊盘设计错误
- 空焊/虚焊
- 整批报废
建议：
- 提供原厂Datasheet
- 明确推荐封装（Land Pattern）
缺失3：生产与测试要求说明（DFM/DFT）
很多项目只考虑设计，不考虑制造和测试。
风险：
- 无法过SMT产线
- 无法ICT/FCT测试
- 返工成本极高
建议：
- 提供测试点要求
- 指定工艺（如喷锡/沉金）
- 明确品质标准
为了让项目顺利推进，建议从一开始就按“全流程思维”准备资料：
1. 设计阶段（PCB Layout）
- 提前考虑EMC/信号完整性
- 高速信号走线规划（差分/阻抗）
2. 打样阶段（PCB Prototype）

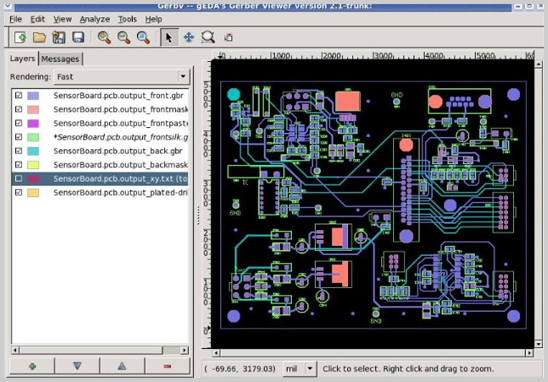

- 输出标准Gerber文件
- 提供钻孔文件（Drill File）
- 确认拼板方式
3. PCBA阶段（SMT贴片）
- 提供坐标文件（Pick & Place）
- 钢网开孔设计
- 焊接工艺确认
4. 量产阶段（Mass Production）
- 确认测试方案（ICT/FCT）
- 建立质量控制标准
对于电子产品企业来说，选择一家“设计+打样+代工代料”一体化服务商，可以显著降低沟通成本与项目风险。
建议重点关注：
- 是否具备多层板、高精密设计经验
- 是否支持BGA、盲埋孔设计
- 是否具备供应链整合能力
- 是否提供DFM优化能力
深圳宏力捷电子专注PCB设计与PCBA一站式服务，面向中高端电子产品客户，提供以下能力：
1. PCB设计能力
- 多层板（4-16层及以上）设计
- 高密度BGA封装设计
- 盲孔/埋孔复杂结构设计
- 高速/高频PCB设计优化
2. 打样与生产能力
- 快速PCB打样（支持小批量）
- SMT/DIP全流程生产
- PCBA批量加工
3. 代工代料服务（Turnkey）
- BOM优化与替代料推荐
- 元器件全球供应链采购
- 成本控制与交期保障
4. 工程支持
- DFM/DFT优化
- 设计评审与风险分析
- 从原理图到量产全流程支持
客户只需提供原理图，我们即可完成：
PCB设计 → BOM建立 → 采购 → 打样 → PCBA量产
PCB设计不是单一环节，而是贯穿“设计—打样—量产”的系统工程。
资料准备是否完整，直接决定项目效率与产品质量。
如果你正在推进新项目，建议优先检查：
- BOM是否完整
- 封装是否确认
- 生产要求是否明确
提前规避问题，才能真正实现一次设计成功、快速量产落地。
