PCB设计总是反复改板?从原理图到PCBA的系统性解决方案

发布时间:2026-04-17 阅读: 来源:管理员

在实际项目中,很多电子产品企业都会遇到一个典型困境:

PCB已经改了2版、3版甚至5版,但问题依旧存在。

不仅研发周期被严重拖延,成本也持续上升,甚至影响产品上市节奏。

从工程角度来看,这类问题往往不是“单点错误”,而是系统性设计问题未被识别。

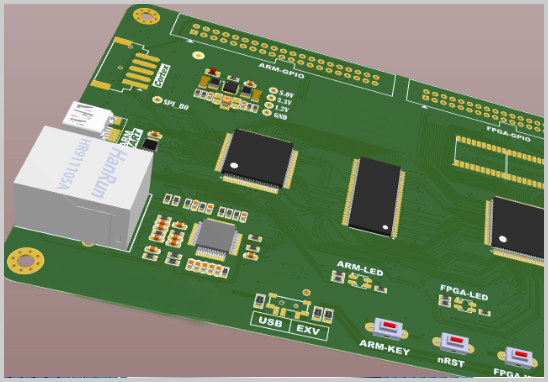

PCB设计总是反复改板?从原理图到PCBA的系统性解决方案


一、PCB反复改板的5大核心原因

1. 原理图设计存在隐性缺陷(源头问题)

很多改板问题,本质上并不在PCB,而在原理图阶段:

- 电源架构设计不合理(如LDO/BUCK选型错误)

- 信号链路不完整(缺少终端匹配)

- 接口定义错误(IO电平不匹配)

结果:

即使PCB layout再优化,问题依旧存在。


2. PCB布局(Layout)缺乏系统规划

常见问题包括:

- 高速信号与干扰源距离过近

- 电源与地未合理分区

- 模拟与数字电路混布

尤其在以下场景更容易出问题:

- BGA封装设计

- 高速信号(USB、DDR、PCIe)

- 多层板(6层/8层以上)

结果:

出现信号串扰、EMI超标、功能异常等问题。


3. 布线(Routing)未遵循信号完整性原则

典型错误:

- 差分线不等长

- 阻抗控制不准确

- 回流路径被切割

根据行业标准(如IPC-2221通用PCB设计标准),

高速信号必须满足阻抗连续性和回流路径完整性。

结果:

设备在实验室正常,但量产后异常频发。


4. 打样与生产工艺不匹配

很多企业忽略一个关键点:

设计≠可制造

常见问题:

- 线宽线距超出工厂能力

- 盲孔/埋孔设计不合理

- 焊盘设计不符合SMT工艺

结果:

- 打样OK,但量产良率极低

- 焊接不良、虚焊、桥连


5. PCBA阶段才暴露问题(调试滞后)

如果缺乏前期DFM(可制造性设计)与DFT(可测试性设计):

- 测试点缺失

- 调试接口不足

- 无法快速定位问题

结果:

问题被拖到最后阶段,导致反复改板。


二、为什么很多公司“越改越错”?

从项目管理角度看,问题在于:

1. 设计、打样、生产割裂

- PCB设计公司只负责画板

- 打样工厂只负责生产

- PCBA厂只负责贴片

缺乏闭环,问题无法追溯


2. 缺乏系统级工程能力

很多团队只关注:

- 是否“能连通”

  而忽略:

- 是否“稳定可靠”

- 是否“可量产”


3. 过度依赖“试错改板”

改板不是问题,

没有方向的改板才是问题。


三、如何避免PCB反复改板?

1. 从源头控制:原理图评审

- 电源完整性分析

- 信号链路校验

- 器件选型验证


2. 设计阶段引入SI/PI分析

- 信号完整性(SI)

- 电源完整性(PI)


3. 采用DFM + DFA设计理念

- 面向制造(DFM)

- 面向装配(DFA)


4. 打样阶段同步工程验证

- 小批量试产

- 功能+可靠性测试


5. 选择“一站式服务商”(关键)

这是最核心的一点:

PCB设计 + 打样 + PCBA代工代料一体化

可以实现:

- 设计即考虑生产

- 问题快速闭环

- 大幅减少改板次数


四、我们能为你解决什么?

深圳宏力捷电子专注于PCB设计+打样+PCBA代工代料一站式服务,帮助客户从源头避免反复改板问题:

1. PCB设计能力

- 多层板(4~16层及以上)

- 高精密板设计

- BGA封装布线优化

- 盲孔/埋孔设计

2. 一站式交付能力

客户只需提供原理图,我们可完成:

- PCB Layout设计

- BOM建立与优化

- 电子元器件选型与采购

- PCB打样与小批量生产

- PCBA贴片与组装

3. 工程化优势

- 设计即DFM优化

- 降低打样失败率

- 缩短研发周期

- 提高量产良率


PCB反复改板,本质不是“技术不行”,而是缺乏系统化设计与闭环能力。

如果你正在经历:

- PCB多次改版仍不过

- 打样反复失败

- PCBA问题频发

那么,是时候考虑更高效的解决方式:

从“单点外包”升级为“一站式工程服务”

宏力捷电子,帮助你减少改板次数,让产品一次做对。


×
