在电子产品的维护、二次开发或供应链替代场景中，经常会遇到只有一块实物电路板、却没有原理图或设计资料的情况。很多客户第一反应是："没有原理图，这块板子还能抄出来吗？"

答案是：可以。PCB抄板（电路板逆向工程）本身就是从实物出发，通过技术手段还原出原理图、PCB文件（Gerber）和BOM清单的过程，原理图缺失并不是抄板的前提条件，反而是抄板要解决的核心问题之一。

为什么没有原理图也能还原电路

PCB抄板的技术逻辑，简单说是"从板子反推资料"，而不是"依赖资料复制板子"。工程师会通过以下方式提取电路信息：

- 外观与元器件识别：记录板上电容、电阻、芯片、连接器等元器件的位号、封装、丝印标识，结合器件规格书确认型号和参数；

- 层间数据提取：对于多层板，通过精密研磨、激光开层或专业扫描设备，逐层获取铜箔走线、过孔、焊盘等物理连接关系；

- 网络关系还原：借助专业抄板软件（如Cam350、PowerPCB等）和万用表通断测试，将物理连接关系整理为电气网络表；

- 原理图反推：在网络表和元器件信息基础上，工程师结合电路功能推导出原理图逻辑，形成可读、可复用的设计资料。

这一系列步骤走完，原本"没有原理图"的板子，就具备了完整的技术文档。

实物PCB抄板详细流程

一般来说，实物PCB抄板可分为以下几个阶段：

1. 需求确认与保密约定

明确客户抄板目的（维修替代、国产化替代、二次开发等），签署保密协议，确认板子层数、大致工艺及交付要求。

2. 外观检查与建档

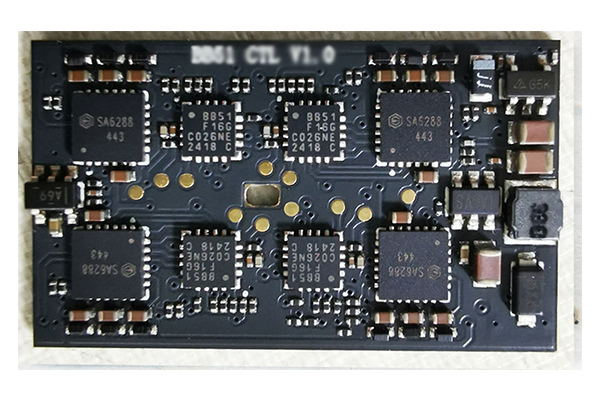

对板子正反面高清拍照，标注元器件位号，记录关键器件型号，为后续比对提供基准资料。

3. 层数确认与开层处理

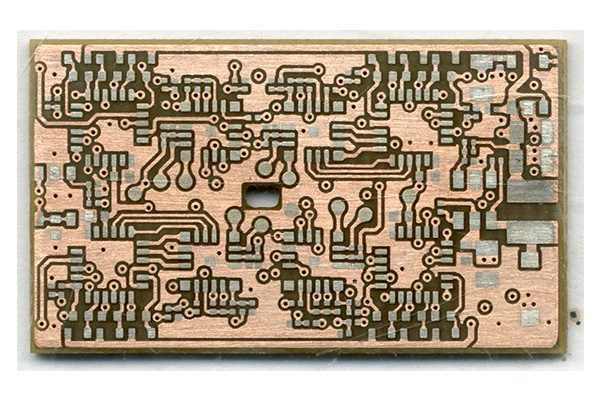

通过X光或切片方式初步判断板层数，多层板需逐层研磨或开层，分层扫描覆铜、走线、过孔数据。

4. 数据扫描与线路还原

使用专业扫描设备结合抄板软件，将各层图形数字化，还原成Gerber文件，作为PCB制板依据。

5. 网络表整理与原理图反推

结合物理连接关系与器件功能，整理出完整网络表，进而反推出原理图，便于后续核对和技术复用。

6. BOM清单编制

按位号整理元器件型号、封装、参数及数量，形成物料清单，用于采购比对。

7. PCB打样制板

依据还原后的Gerber文件进行PCB制作，工艺参数（层数、板厚、表面处理等）尽量与原板保持一致。

8. 元器件采购与SMT/DIP焊接

按BOM采购元器件，通过SMT贴片、DIP插件完成组装焊接。

9. 组装测试与功能比对

将新板与原始样板进行通电测试、功能比对，确认电气性能与原板一致后方可批量交付。

抄板过程中客户普遍关心的问题

1. 单块板子够不够抄？

多数情况下，一块完整实物样板即可完成基础抄板工作；但如果板子存在损坏、缺件或多板协同工作的情况，建议提供尽可能完整的样品或补充说明，以提高还原准确度。

2. 抄板精度和难度受哪些因素影响？

板子层数、是否存在BGA封装、盲埋孔工艺、以及线路密度都会直接影响抄板难度和周期，具体方案建议在实物评估后由技术团队确认。

3. PCB抄板是否涉及法律风险？

需要特别提醒的是，PCB抄板应基于客户对该电路板拥有合法权益（如自有产品维护、授权二次开发等），不得用于侵犯他人知识产权的用途。建议客户在委托抄板前确认板卡来源及使用权限，具体是否涉及第三方专利、著作权等问题，建议结合实际情况咨询专业法律意见。

深圳宏力捷电子：一站式PCB抄板与代工代料服务

深圳宏力捷电子拥有20余年PCB抄板实战经验的专业团队，围绕"没有原理图也能抄"的实际需求，具备从数据还原到量产交付的完整能力：

- PCB抄板：多层板开层扫描、网络表整理、原理图反推、Gerber文件输出；

- PCB制作：自有PCB板厂，覆盖打样与批量生产；

- 元器件采购：按BOM匹配型号，协助解决器件替代和供应链问题；

- SMT/DIP焊接加工：自有SMT贴片厂，支持贴片与插件混合工艺；

- 组装测试：整板功能测试与比对，确保还原效果与原始样板一致。

无论是产品维护、老旧板卡国产化替代，还是二次开发前的资料补全，宏力捷均可提供电路板抄板、PCB制作、元器件采购、SMT/DIP焊接、组装测试的一站式打样服务。如您有具体的电路板样品或项目需求，欢迎联系我们的技术团队进行方案评估。
