在电子产品研发过程中，"文件交出去了，厂家却说打不开"是很多工程师和采购人员都遇到过的糟心事。眼看打样排期就要错过，问题却卡在一个看似简单的"文件格式"上。本文将从常见原因、排查方法到预防措施，系统梳理PCB文件打不开或格式不对的处理思路，帮助大家少走弯路、顺利完成打样。

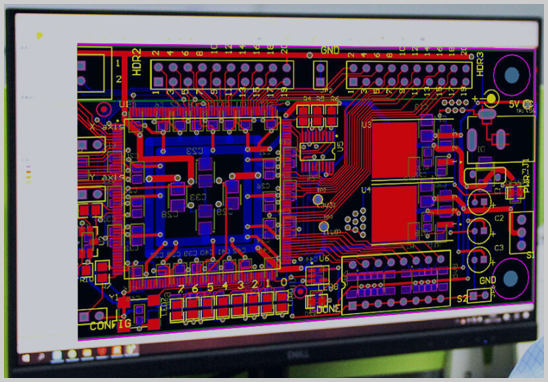

PCB打样常用的文件格式有哪些

在讨论"打不开"之前，先明确打样通常需要哪些文件类型：

- Gerber文件（RS-274X格式为主）：描述PCB各层图形的标准输出文件，是绝大多数PCB厂接单的核心文件；

- 钻孔文件（Drill File）：记录过孔、安装孔的位置和孔径信息；

- 坐标文件（Pick and Place File）：用于SMT贴片时的元件定位；

- BOM表：物料清单，标注元件型号、封装、数量等信息；

- CAD原始设计文件：如Altium Designer（.PcbDoc）、PADS、Cadence Allegro等软件生成的工程文件，部分厂家在需要二次设计确认时会要求提供。

不同软件、不同版本导出的文件在结构上存在差异，这也是格式问题的主要源头之一。

文件打不开或格式不对的常见原因

1. 文件损坏或传输不完整

压缩包在网络传输过程中丢包、文件未完全上传、U盘拷贝中断等，都可能导致文件损坏，接收方解压或打开时报错。

2. 软件版本不兼容

设计端使用较新版本的CAD软件（如Altium 24版）导出的文件，若打样方仍在使用旧版本查看软件，可能出现无法识别或解析异常的情况。

3. Gerber格式规范不统一

Gerber文件存在RS-274D（已淘汰）和RS-274X两种标准，部分老旧软件或个人绘制的文件仍采用已被淘汰的格式，导致现代CAM软件无法正确解析。

4. 文件层缺失或命名混乱

一套完整的Gerber文件通常包含顶层/底层铜箔层、阻焊层、丝印层、钻孔层等十余个文件，若命名不规范或缺失某一层，会造成文件无法正常合并识别。

5. 特殊结构未附加说明文件

盲孔、埋孔、阶梯槽等特殊工艺结构，如果没有配套的层压结构说明（Stack-up）或钻孔层次说明，即便文件本身可以打开，厂家也无法准确还原设计意图，容易被判定为"文件不完整"。

6. 编码或字符集问题

部分设计软件在文件路径、图层命名中使用中文或特殊符号，在跨系统传输时可能出现乱码，间接导致文件解析失败。

遇到文件打不开该如何排查

第一步：确认文件完整性

重新压缩、重新上传一次，并核对压缩包大小是否与发送方一致，排除传输过程中的丢包问题。

第二步：核对文件层数量

对照设计软件的层管理器，确认导出的Gerber文件数量与实际使用的层（铜层、阻焊层、丝印层、钻孔层等）是否一一对应，避免漏导。

第三步：统一导出为RS-274X格式

如使用老旧软件，建议在导出设置中选择RS-274X（扩展Gerber）格式，这是目前行业通用且兼容性最好的标准。

第四步：补充层压结构与工艺说明

对于多层板、盲埋孔设计，额外提供一份Stack-up层压结构图和钻孔层次表，可以大幅降低厂家理解偏差和返工概率。

第五步：直接联系工程对接人员核实

不同PCB厂的CAM系统和软件版本存在差异，遇到反复打不开的情况，最直接的方式是联系对方工程团队，确认其接受的具体格式版本和文件规范，针对性调整导出设置。

如何从源头减少文件问题

除了打样前的自查，从设计习惯上做好规范，能从源头减少此类问题：

- 导出文件前，使用免费的Gerber查看工具（如GerbView、ViewMate等）自行打开核验一遍，确认图形无误再发送；

- 文件命名统一采用英文和数字，避免中文或特殊符号；

- 打包时附上一份说明文档，注明板厚、层数、表面处理工艺、特殊孔位要求等关键信息；

- 优先选择支持"原理图直接对接"的一站式服务商，减少中间文件转换环节可能引入的格式损耗。

除了文件格式，打样前还需要关注什么

文件能顺利打开只是打样顺利推进的第一步，实际项目中还常涉及以下几类关联需求：

- 打样所需资料是否齐全：除Gerber和钻孔文件外，是否需要补充BOM表、坐标文件、结构图（用于外壳装配核对）；

- 打样与量产能否衔接：小批量打样验证通过后，如何平滑过渡到批量PCBA生产，避免二次开模或工艺变更；

- 物料采购渠道是否稳定：对于缺货、停产型号，是否有替代方案和供应商资源支持；

- 交期评估是否透明：从下单到交付的各环节（制板、采购、贴片、测试）周期是否清晰可控。

这些问题往往比文件格式本身更影响项目整体进度，建议在选择合作方时一并纳入考量。
