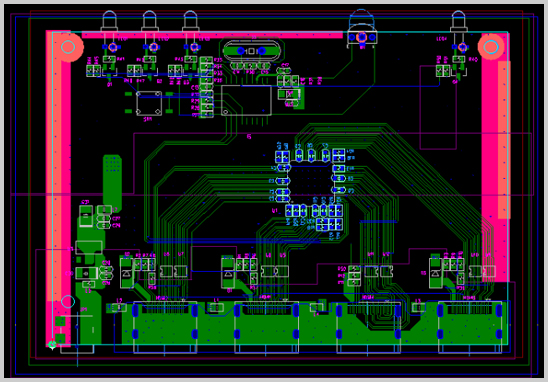

PCB设计多少层最好？

很多客户在找我们做PCB设计时，都会问：“我的电路板要做几层比较合适？” 其实，PCB的层数并不是越多越好，也不是越少越省钱，而是要结合电路复杂度、性能需求、成本预算和应用场景来决定。

PCB常见的层数与区别

1. 单层板（1层）

- 特点：只有一面有走线，结构最简单。

- 应用：常见于简单的家电、电源板、玩具。

- 优点：成本低、加工快。

- 缺点：走线有限，无法满足复杂电路。

2. 双层板（2层）

- 特点：上下两面都能布线，通过过孔连接。

- 应用：家电控制板、LED驱动、普通消费电子。

- 优点：比单层多一倍布线空间，性价比高。

- 缺点：对于高频信号或复杂电路仍显不足。

3. 四层板（4层）

- 结构：通常是信号层 + 电源层 + 地层 + 信号层。

- 应用：工业控制、汽车电子、通信设备。

- 优点：信号完整性好，电磁干扰（EMI）更容易控制。

- 缺点：成本高于双层板，但性能提升明显。

4. 六层板（6层）

- 结构：在4层板基础上增加电源层和地层，或更多信号层。

- 应用：高速信号处理、服务器、车载雷达、医疗设备。

- 优点：信号完整性和抗干扰能力更强，适合BGA封装器件。

- 缺点：设计和制造难度更高，成本随之增加。

5. 8层及以上的多层板

- 应用：高性能计算机、通信基站、航空航天、5G设备。

- 优点：适合高速、高密度设计，可支持高速差分信号和复杂电源管理。

- 缺点：成本高，交期长，对工艺要求极高。

根据IPC-2221（《通用印制板设计标准》）的设计指南，PCB层数的增加主要用于改善信号完整性、电源完整性和EMC性能。

那么，PCB到底该用多少层？

一般可以这样选：

- 简单电路 / 成本敏感：用单层或双层板足够。

- 中等复杂度 / EMI要求较高：建议四层板。

- 高速、大数据量、BGA封装芯片：建议六层及以上。

- 高端应用（通信、航空、医疗）：通常是8层甚至十几层。

小贴士：不是层数越多越好！层数增加意味着成本上涨、交期变长，如果电路复杂度不高，用高层板其实是浪费。

深圳宏力捷电子的优势

我们是专业PCB设计公司，专注于：

- 多层、高精密PCB设计

- BGA封装、盲孔/埋孔设计

- 完整服务链：原理图 → PCB布局 → BOM建立 → 供应商搜寻及购料 → 样品制作 → PCBA批量生产

无论您是创业团队、硬件工程师，还是大企业项目，都能在宏力捷得到一站式服务，省时省力省心。

想知道你的项目用几层PCB最合适？

欢迎随时联系我们深圳宏力捷电子，我们的资深工程师会根据您的电路需求，帮您评估最佳方案，既保证性能，又帮您控制成本。
