在集成电路应用设计中，项目原理图设计完成之后，PCB布板设计是至关重要的一环。PCB Layout的设计结果直接影响整个设计功能，因此，合理高效的PCB Layout是芯片电路设计和调试成功的关键步骤。本文将详细介绍PCB Layout设计的要点和技巧，以帮助工程师更好地完成PCB设计工作。

一、元器件封装选择

1. 电阻选择：所选电阻的耐压、最大功耗及温度不能超出使用范围。

2. 电容选择：选择时需考虑所选电容的耐压与最大有效电流。

3. 电感选择：所选电感的有效值电流、峰值电流必须大于实际电路中流过的电流。

二、电路设计常见干扰

1. 串扰：设计线路平行走线距离过长时，导线间的互容、互感将能量耦合至相邻的传输线。可以通过以下方法减少串扰影响：

   - 加入安全走线。

   - 尽量让相邻走线互相垂直。

   - 每走一段距离的平行线，增大两者间的间距。

2. 反射：由于布线的弯角、分支太多造成传输线上阻抗不匹配，可以通过减少线路上的弯角及分支线或避免直角走线及分支线补强来改善。

三、确定接地方式

1. 单点接地（适用于低频电路）：所有电路接地线接到公共地线同一点，接线简单且减少地线回路相互干扰。

2. 多点接地（适用于多层板电路/高频电路）：系统内部各部分就近接地，提供较低的接地阻抗。

四、增加滤波和旁路电容

1. 滤波电容：为保证输入/输出电压稳定，增加输入/输出电容。

2. 旁路电容：在电源和IC间增加旁路电容，以保证输入电压稳定并滤除高频噪声。

五、阻抗位置设计

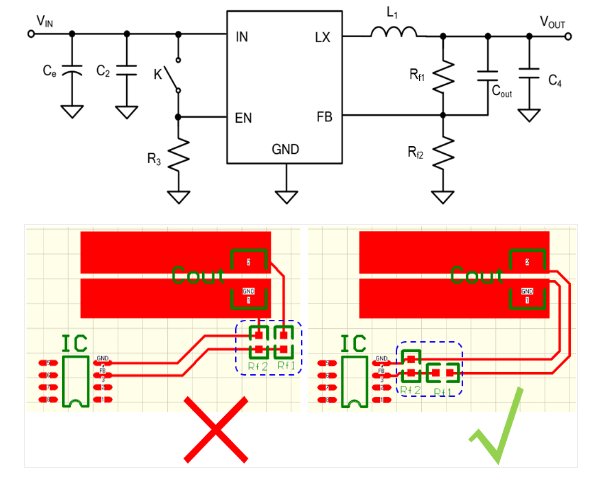

相对来说阻抗越高的位置越容易被干扰。例如，同步降压芯片的PCB阻抗位置设计需要特别注意。

六、电源和地线处理

尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线。对数字电路的PCB可用宽的地导线组成一个回路，即构成一个地网使用（模拟电路不能使用该方法）。可以用大面积敷铜层作地线用，在印制板上把没用上的地方都与地相连接作为地线用，或是做成多层板，电源、地线各占用一层。

七、数字与模拟电路的共地处理

数字电路与模拟电路共同存在时，布线需要考虑之间互相干扰问题，特别是地线上的噪音干扰。高频的信号线尽可能远离敏感的模拟电路器件。整个PCB对外连接界只有一个端口，所以必须在PCB内部进行处理数模共地的问题，而在板内部数字地和模拟地实际上是分开的，它们之间互不相连，只是在PCB与外界连接的端口处（如插头等），数字地与模拟地有一点短接，且只有一个连接点。

八、信号线分布层

在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数会造成浪费也会给生产增加一定的工作量，成本也相应增加了。为解决这个矛盾，可以考虑在电（地）层上进行布线。首先应考虑用电源层，其次是地层，因为最好是保留地层的完整性。

九、信号流向设计

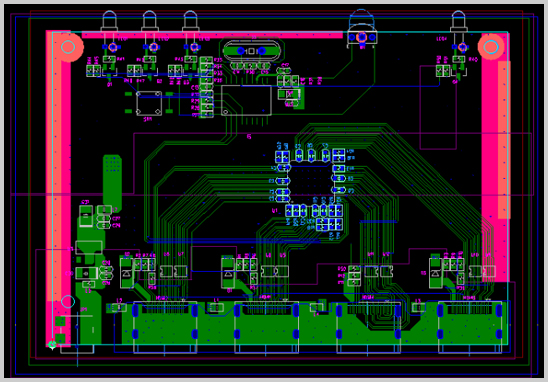

PCB布局设计时，应充分遵守沿信号流向直线放置的设计原则，尽量避免来回环绕。

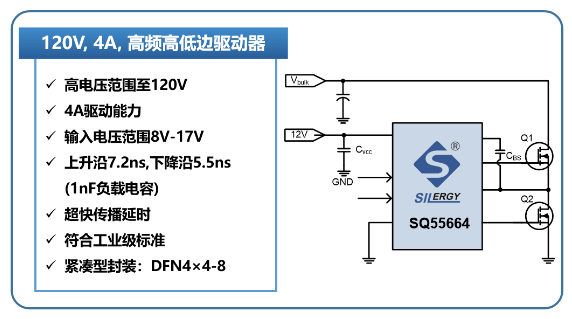

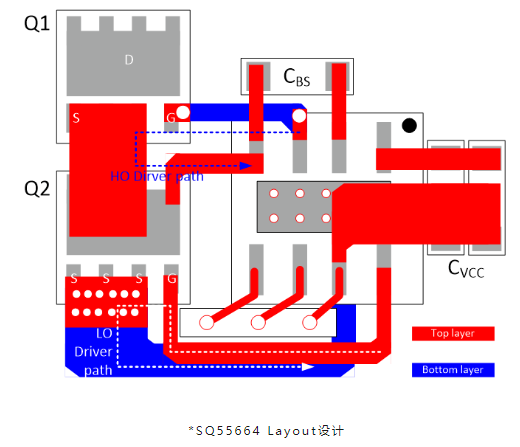

PCB Layout设计实例与建议

1. 驱动芯片与功率MOSFET摆放尽可能靠近。

2. VCC-GND (CVCC) / VB-VS (CBS) 电容尽可能靠近芯片。

3. 芯片散热焊盘加一定数量过孔并且与GND相连接，增加散热，减小寄生电感。

4. GND布线直接与MOSFET源极 (source) 相连接，且避免与源极 (source) - 漏极 (drain) 间大电流路径相重合，VS同理GND布线原则，避免功率回路与驱动回路重合。

5. HO/LO布线尽量宽 (60mil-100mil)，驱动电流比较高，降低寄生电感的影响。

6. LIN/HIN逻辑输入端口尽量远离HS布线，避免过高的电压摆动干扰到输入信号。

通过这些设计要点和建议，工程师们可以更好地完成PCB Layout设计，确保整个电路设计的功能和性能达到预期。合理高效的PCB Layout不仅提高了设计的成功率，还能显著提升产品的可靠性和稳定性。
