PCB设计公司详解:如何科学设置PCB布线的DRC规则?

发布时间:2025-05-27 阅读: 来源:管理员

作为一家深耕PCB设计领域多年的专业PCB设计公司,深圳宏力捷电子始终将设计规范与工艺要求作为核心关注点。在PCB设计过程中,设计规则检查(DRC)是确保设计符合生产要求、规避潜在风险的关键环节。以下从实际经验出发,结合行业需求,解析如何科学设置DRC规则。

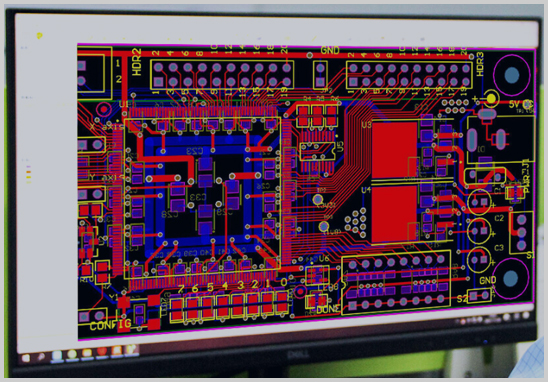

PCB设计公司介绍:如何设置PCB布线的DRC规则?


一、DRC规则的核心作用

DRC(Design Rule Check)是PCB设计软件中用于检查布线是否符合预设规则的工具,涵盖电气安全、生产工艺、信号完整性等多维度要求。例如:

- 电气安全:防止短路、开路、间距不足等问题;

- 生产工艺:确保线宽、孔径、阻焊等符合工厂加工能力;

- 信号质量:优化高速信号、差分对布线,避免串扰。

通过DRC检查,可大幅减少设计返工,提升良品率。


二、PCB布线DRC规则设置要点

1. 电气规则:严控安全底线

- 间距规则:设置导线、焊盘、过孔之间的最小间距(如8-10mil),避免短路风险。高速板建议缩小至4-5mil。

- 短路与开路检查:禁止不同网络意外连接,确保所有网络完整布线。

- 未连接网络检查:标记未完成的布线,防止遗漏。


2. 布线规则:优化信号与工艺

- 线宽与载流能力:电源线、地线需加宽(如≥18mil),普通信号线建议≥6-12mil。

- 过孔规范:限制过孔类型(建议不超过2种),孔径需匹配工厂钻头规格。

- 差分对与阻抗控制:高速信号需设置差分线宽、间距及阻抗匹配规则。


3. 制造规则:贴合工厂工艺

- 孔到孔间距:避免定位孔与元件孔距离过近,导致钻孔偏移。

- 阻焊与丝印检查:确保丝印文字不覆盖焊盘,阻焊开窗间距≥2mil。

- 线头(Stub)检查:删除未连接的线头,防止天线效应干扰信号。


4. 元件规则:避免装配冲突

- 元件间距:水平/垂直间距≥2mil,防止焊接时元件碰撞。

- 高度限制:针对有空间约束的PCB,设置元件最大高度。


5. 特殊规则:应对复杂场景

- 高速信号包地:对关键信号线添加保护地线,减少干扰。

- 混合电路隔离:数字与模拟电路需独立地平面,避免串扰。


三、DRC检查流程与常见问题处理

1. 检查步骤

- 启用实时DRC:在布线过程中实时显示错误标记(如黄色“X”)。

- 批量检查:设计完成后运行完整DRC,生成报告并定位错误。

- 报告分析:通过“Messages”面板查看具体错误类型,双击跳转至问题位置。


2. 典型问题解决方案

- 间距报错:调整走线路径或修改规则容差值。

- 覆铜未更新:执行“重新铺铜”命令以修复。

- 丝印覆盖焊盘:移动丝印位置或调整阻焊开窗范围。


四、深圳宏力捷电子的服务优势

作为专业PCB设计服务商,我们提供:

1. 定制化规则设置:根据客户原理图及工厂工艺需求,灵活配置DRC规则;

2. 多层板与高密度设计经验:支持BGA封装、盲埋孔等复杂工艺;

3. 快速响应与优化:从布局、布线到DRC检查全程把控,确保设计一次通过;

4. 供应链整合:提供BOM表建立、供应商匹配及样品制作一站式服务。


结语

科学设置DRC规则是PCB设计成功的关键。深圳宏力捷电子凭借丰富的行业经验与技术积累,致力于为客户提供高效、可靠的PCB设计解决方案。如需了解更多细节,欢迎联系我们的专业团队!

×
