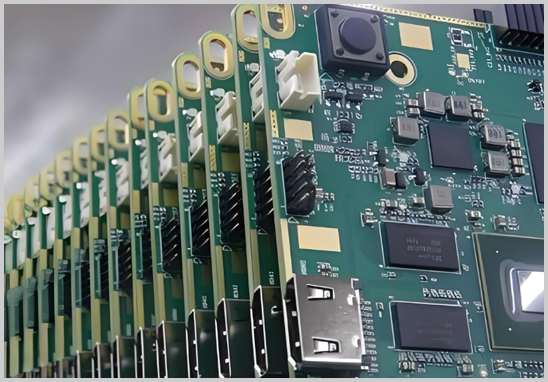

一、PCB设计和PCB打样，到底能不能找同一家？

答案是：可以，而且这是目前电子产品研发中越来越主流的做法。

传统模式下，很多企业习惯把PCB设计（Layout画板）和PCB打样（Prototype）拆分给两家甚至三家不同的供应商——设计公司负责出Gerber文件，打样厂负责做板，元器件再单独找代理商采购。这种模式看似"分工明确"，实际在项目推进中常常暴露出效率低、责任不清的问题。

随着PCB行业服务链条的完善，越来越多具备"设计+打样+代工代料"综合能力的公司出现，客户只需提供原理图，就能实现从Layout布局、BOM表建立、供应商询价采购，到样品制作、PCBA批量生产的全流程闭环。这种一站式模式正在成为中小批量、快速迭代类电子产品研发的首选路径。

二、分开找 vs 一站式找，差别到底在哪？

1. 数据一致性风险更低

设计和打样若分属不同公司，Layout文件在传递、转换过程中容易出现层叠结构、阻抗参数、过孔工艺（尤其是盲孔/埋孔设计）理解偏差，导致打样出来的板子与设计预期不符，返工重做。一站式服务中，设计团队和打样团队信息直接打通，参数无需二次翻译，出错率显著降低。

2. 研发周期更短

分开委托意味着：设计交付→打包传输→打样厂重新评估工艺→反馈修改→再确认，中间至少多出1-2轮沟通往返。而设计打样一体化后，设计人员在画板阶段就已同步考虑本厂打样产线的工艺能力（如线宽线距、孔径、层数上限等），可打样阶段直接投产，周期普遍能压缩30%以上。

3. 责任划分更清晰

出现打样失败、板子不良等问题时，分开委托常常陷入"设计方说是打样工艺问题，打样方说是设计文件问题"的扯皮局面。一站式服务由同一家公司统筹设计与生产，责任主体唯一，问题定位和解决效率更高。

4. 成本更可控

一站式服务通常按"设计+打样"或"设计+打样+PCBA"打包报价，省去多家对接、多次寄送样板、重复沟通产生的隐性时间成本；同时打样后若需批量转产，也无需重新寻找代工厂适配设计文件。

5. 更适合高难度设计场景

对于多层板、高精密BGA封装、盲孔/埋孔等复杂结构的PCB而言，设计阶段的每一个参数都直接影响打样成功率。设计与打样若不是同一团队协作，工艺可实现性很难在设计阶段就被充分验证，返工风险更高。一站式服务下，设计人员与生产端联动更紧密，能提前规避工艺不可行的设计方案。

三、客户常关心的相关问题

1. PCB设计打样一般需要提供哪些资料？

通常只需提供原理图（Schematic），部分复杂项目建议附带结构图（外形尺寸、安装孔位等），设计公司会据此完成Layout布局、生成Gerber文件、建立BOM表。

2. 打样和批量生产是否需要重新走流程？

在一站式服务模式下，打样验证通过后的设计文件、BOM表、供应商采购渠道均可直接沿用至批量PCBA生产阶段，无需重新适配工艺或重新询价，衔接更顺畅。

3. 多层板、BGA、盲埋孔的打样价格受什么影响？

主要取决于板层数（单双层、4层、6层及以上）、封装精密度（是否含BGA）、孔工艺复杂度（是否有盲孔/埋孔）、板材要求及交期紧急程度，建议提供具体设计需求由供应商针对性报价。

4. 没有专职PCB设计人员的团队怎么办？

只需提供原理图，交由具备设计能力的PCB打样/代工厂完成Layout布局、BOM整理及供应商采购，即可省去自建设计团队的成本，尤其适合初创团队、快速迭代型产品及非电子主业但涉及硬件研发的企业。

四、深圳宏力捷电子的一站式服务能力

作为专业的PCB设计公司，深圳宏力捷电子可承接多层板、高精密BGA封装以及盲孔/埋孔等复杂结构的PCB设计画板服务。客户只需提供原理图，我们即可完成：

- PCB Layout布局设计：涵盖单双层、4层及6层以上多层板、BGA封装、盲孔/埋孔等高难度设计需求；

- BOM表建立：根据设计文件梳理完整物料清单；

- 供应商搜寻与购料：对接优质元器件供应商，完成采购；

- PCB样品制作（打样）：设计与打样团队协同，缩短验证周期；

- PCBA批量生产：具备成熟量产能力，实现从打样到批量的无缝衔接。

从原理图到最终成品，宏力捷电子提供设计、打样、代工代料一站式服务，帮助客户省去多方对接的沟通成本与时间成本，让产品研发更高效、更可控。
