电子产品从原理图变成一块可以点亮、可以调试的实物样板,中间要经过PCB设计、工程文件输出、打样制板、SMT贴片这几个关键环节。对研发和采购负责人来说,"多久能拿到样板"往往直接决定了产品上市节奏和供应链排产计划,是立项阶段最常被反复确认的问题之一。

实际上，PCB打样周期并不是一个固定数字，而是由电路复杂度、层数结构、封装形式、孔位工艺、基材类型等多重因素共同决定的。下面从设计周期和制板打样周期两个维度，拆解不同类型电路板的时间差异。

一、影响PCB设计工期的核心因素

在进入打样制板之前，PCB设计本身就是一个耗时环节，主要受以下因素影响：

- 电路复杂度：器件数量、信号类型（模拟/数字/高速/射频）、电源完整性要求、是否涉及EMC设计，都会拉长布线与仿真时间；

- 层数与结构：单双面板结构简单、设计最快；4层板需要额外规划电源层与地层；6-12层板涉及叠层设计与阻抗控制，设计难度显著上升；HDI（盲埋孔）板由于工艺限制和布线密度大，设计周期通常最长。

一般来说，层数越多、叠层越复杂，设计阶段在阻抗控制和信号完整性仿真上投入的时间就越多，这也是行业内公认的规律。

二、不同类型电路板的打样周期对比

设计完成、工程文件（Gerber等）输出无误后，进入实际制板打样环节，各类型板卡的常规周期大致如下（以工作日计，具体以厂家产能和加工排期为准）：

1. 常规简单板（单/双面板、2-4层，常规阻容元件、无长交期IC）

通常5-7个工作日可完成打样，是最基础、最常见的"标准打样"服务，适合功能验证阶段、结构简单的消费类或工控类产品原型。

2. 中等复杂度板（4-6层板，含少量QFN/BGA封装，部分非常备IC）

一般需要7-12个工作日。BGA、QFN等细间距封装对钻孔精度、阻焊开窗和贴装工艺要求更高，加上部分IC物料需要额外采购周期，整体时间会比常规板延长。

3. 高端复杂板（8层以上，含高频材料、BGA封装、传感器等长交期物料）

通常需要15-20个工作日；若物料备货顺利、无需等待长周期元器件，也可能压缩到10-12天完成。这类板型常见于通信设备、汽车电子、工业控制等对信号完整性和可靠性要求较高的场景。

4. HDI盲埋孔板

在常规多层板工艺基础上，盲埋孔设计因涉及激光钻孔、多次层压等特殊工艺，通常会增加约2天左右的额外周期；若同时采用陶瓷等特殊基材，还可能再增加约3天用于工艺适配。盲埋孔设计一般应用于BGA引脚间距≤0.5mm的高密度封装场景，是实现小型化、高性能PCB设计的关键工艺之一。

5. 加急打样服务

面对项目进度紧张的情况，多数厂商可提供加急乃至"闪电打样"服务（部分可压缩至48-72小时），通过多班倒排产实现提速。但需注意：加急服务通常伴随成本溢价（每提前1天费用可能上浮）、板卡尺寸限制，以及部分非必要检测环节的压缩，建议仅在验证型样板或紧急项目中采用，量产前的关键样板仍建议走完整流程以保证可靠性。

三、这些"隐性因素"也可能拉长打样周期

除了板型本身，以下细节也常常是延期的隐藏原因，建议在下单前提前确认：

- 文件格式：非标准Gerber文件通常需要额外解析时间；

- 铜厚偏差：超出常规1oz的铜厚需要重新校准蚀刻参数；

- 拼板设计：V-Cut与邮票孔工艺选择会影响后道分板效率；

- 表面处理工艺：沉金比喷锡的化学反应耗时更长；

- 物料交期：BGA、传感器等长交期IC若非常备物料，往往是拖长整体打样周期的主要瓶颈，而非PCB制板本身。

因此，评估打样周期时，不能只看"制板需要几天"，更要综合考虑设计复杂度、工艺特殊性和物料可得性，才能得到更贴近实际的交付预期。

四、如何科学评估项目工期，避免延期踩坑？

对研发团队而言，建议在项目立项阶段就明确以下信息，并与PCB设计/打样服务商提前沟通：

- 电路板层数、是否涉及盲埋孔、BGA等高密度封装；

- 关键元器件是否为长交期物料，是否需要提前备料；

- 是否有加急上市需求，能否接受加急服务的成本与限制；

- 打样数量与后续小批量、量产的衔接节奏。

提前把这些变量摸清楚，能有效避免"设计完才发现物料要等一个月"这类常见的项目延期问题。

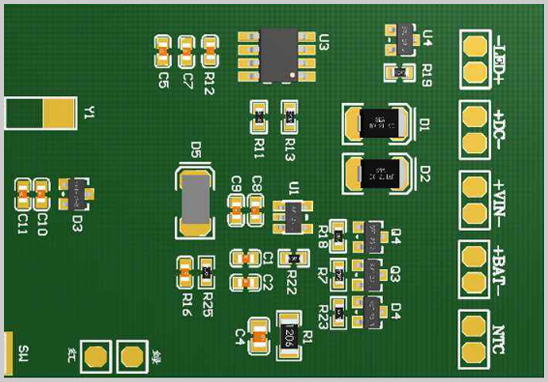

五、宏力捷电子：PCB设计、打样、PCBA代工代料一站式服务

深圳宏力捷电子专注于PCB设计与PCBA制造服务，可承接多层板、高精密/BGA封装以及盲孔/埋孔等复杂工艺的PCB设计画板服务。客户只需提供原理图，我们即可完成：

- 电路板布局设计：涵盖单双面板、4-20层多层板、HDI盲埋孔板的专业布线与阻抗控制；

- BOM表建立与元器件选型：结合物料交期与成本，协助优化元器件替代方案；

- 供应商搜寻与购料：依托稳定供应链渠道，降低长交期物料对整体项目周期的影响；

- 样品制作（PCB打样/PCBA打样）：根据项目复杂度提供标准打样与加急打样两种服务模式；

- PCBA批量生产：从小批量试产到规模化量产，实现设计、打样、代工代料的全流程衔接。

无论是消费电子、工控设备，还是对信号完整性要求更高的通信、汽车电子类项目，宏力捷电子都可以根据电路复杂度、层数结构和交付时间要求，提供合理的工期评估与定制化的设计打样方案，帮助客户更精准地把控研发进度与产品上市节奏。

需要进一步了解您具体项目的PCB层数、封装类型或打样周期评估，欢迎联系宏力捷电子技术团队，获取一对一的工期与方案建议。
