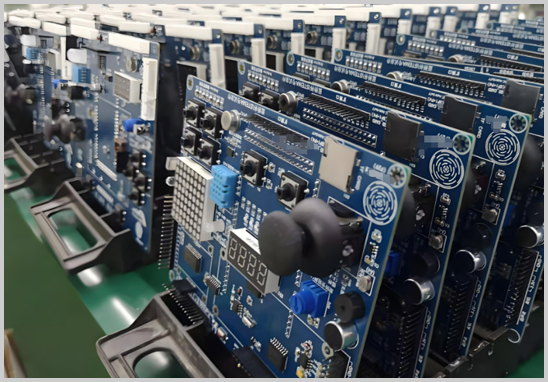

在电子制造领域，SMT代工代料是企业降低成本、提高效率的重要选择。然而，很多客户因资料准备不全，导致工厂无法快速报价或生产延误。作为深耕行业20余年的PCBA代工代料厂家，深圳宏力捷电子总结了SMT代工代料必须准备的核心资料清单，助您高效对接工厂，保障生产顺利进行。

1. Gerber文件：精准开钢网的基础

Gerber文件是PCB设计的关键输出文件，包含焊盘层、阻焊层、丝印层和钢网层等信息（资料1）。工厂需要这些数据来制作钢网和贴片程序。例如：

- 焊盘层：确定元器件的贴装位置；

- 钢网层：用于开钢网，确保锡膏印刷精准；

- 拼板文件：若PCB为拼板设计，需额外提供拼板对应的Gerber文件（资料3）。

提示：若产品处于研发阶段，可对Gerber文件进行脱敏处理（仅保留必要层），并签订保密协议，既保护知识产权又满足生产需求。

2. BOM物料清单：物料采购与质检的“导航图”

BOM（Bill of Material）是SMT代工的核心文件之一，需详细列出所有元器件的型号、规格、数量及位号。例如：

- 型号与规格：明确品牌、封装形式（如SOP、QFP、BGA等）；

- 用量：避免因物料短缺或冗余影响生产效率。

关键点：BOM需与实际物料一一对应，任何改动需在备注中标注。工厂将根据BOM进行来料检验（IQC）和贴片程序制作。

3. 坐标文件：贴片机的“定位指南”

坐标文件（.txt或Excel格式）描述元器件在PCB上的精确位置，单位通常为毫米（mm），需包含PCB原点（一般为左下角）。

- 用途：贴片机根据坐标文件将元器件精准贴装到指定位置；

- 注意事项：坐标文件需与BOM中的位号匹配，避免重复或遗漏。

案例：若坐标文件缺失，工厂需通过PCB文件导出坐标，可能增加沟通成本和时间。

4. 摆位图：贴片位置的“二次确认”

摆位图是PCB焊盘层和丝印层的导出文件，用于核对元器件贴片位置是否正确。

- 应用场景：工厂在贴片前会比对摆位图，确保元器件方向和位置无误；

- 优势：减少因贴片错误导致的返工风险。

5. SMT贴片指导文件：特殊工艺的“操作手册”

若产品有特殊工艺需求（如手工短接、特殊焊接方式等），需提供贴片指导文件。

- 内容示例：

- 某些位置需手工焊接而非自动贴装；

- 特殊元件的贴装顺序或温度控制要求。

价值：帮助工厂提前预判难点，优化生产流程。

6. 测试指导文件：质量保障的“最后一道防线”

测试指导文件包含测试项目、参数和技术要求，确保产品功能符合标准。

- 测试类型：功能测试、电气测试、耐压测试等；

- 注意事项：需明确异常情况的处理方案（如短路、虚焊的返修方法）。

为什么选择宏力捷电子？

深圳宏力捷电子拥有20余年PCBA加工经验，配备多条SMT生产线和DIP产线，提供从设计、采购到测试的一站式服务。我们深知资料齐全对生产效率的重要性，因此：

1. 专业团队：工程部可协助客户完善资料（如Gerber文件处理、坐标文件校验）；

2. 快速响应：72小时内完成资料审核与首件打样；

3. 保密保障：与客户签署NDA协议，保护研发数据安全。

结语

SMT代工代料的成功离不开完整、准确的资料支持。从Gerber文件到测试指导文件，每一份资料都是生产流程中的关键环节。选择宏力捷电子，我们将以专业的技术实力和高效的服务，助您实现从设计到成品的无缝衔接！
