20年电路板老厂揭秘：从材料到工艺，从设计到生产，PCB价格背后的秘密就藏在这几个关键因素中。

作为深圳宏力捷电子的技术负责人，我每天都会收到大量客户的询价请求。最常被问到的问题就是：“为什么同样大小的板子，价格差距这么大？” 确实，在PCB制板行业，报价从来不是简单的“长乘宽乘单价”就能解决的。

今天，我将带您走进PCB成本和报价的内核世界，让您彻底明白其中的门道。

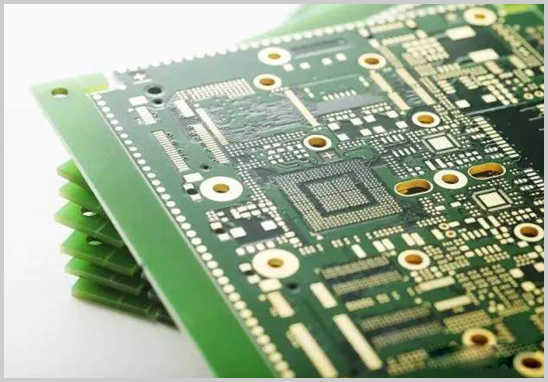

一、深度解析：影响PCB成本的六大关键因素

1. 材料选择：成本差异的起点

板材类型是决定成本的首要因素。普通FR-4材料（如生益、建滔等品牌）是最经济的选择，而高频应用所需的罗杰斯(Rogers)材料价格可能高出5-10倍。特殊板材如铝基板、陶瓷基板或聚酰亚胺柔性材料也会显著增加成本。

铜箔厚度直接关联材料成本。常见铜厚从1/2OZ（18um）到4OZ（140um）不等，铜厚每增加一级，成本明显上升。例如，4OZ厚铜板的成本可能是普通1OZ板的数倍。

阻焊油墨同样影响价格。普通热固油墨成本较低，而高解析度的感光绿油价格则高出不少。当客户指定特殊颜色（如白色、蓝色、黑色）时，成本也会相应增加。

2. 设计复杂度：几何级数增长的成本

层数增加带来的成本上升非简单线性关系。从双面板到4层板，成本可能增加40%；而到8层以上，每增加两层成本将增加约0.05元/cm²。对于14层以上的高端多层板，层间对位精度要求极高，成本呈现几何级增长。

线宽/线距是另一个敏感因素。当线宽/线距≤3mil（0.075mm）时，成本会比>3mil的设计高出6%左右。这是因为精细线路需要更高端的设备，且良品率会下降。

HDI技术的成本影响更显著。增加一阶HDI工艺，成本会上升约18%。盲埋孔、盘中孔等设计都会增加加工难度和成本。

3. 生产工艺：看不见的成本消耗点

表面处理工艺价格差异明显。以普通喷锡工艺为基准，OSP（抗氧化）处理成本低约20%，而ENIG（沉镍金）则高出20%。特殊处理如镀金、沉银等成本更高。

钻孔工艺是常被忽视的成本点。当孔径≤0.2mm时，钻孔成本比>0.6mm的孔高30%以上。孔密度越大，成本越高。一个10万个0.15mm微孔的板子，仅钻孔成本可能就占整板20%。

特殊工艺如树脂塞孔、厚铜电镀、阻抗控制等都会增加额外成本。以压合次数为例，每增加一次压合，总成本上升约3%。

4. 品质标准：为质量付出的溢价

采用IPC Class 3标准（适用于高可靠性产品）生产的PCB，比Class 1标准（消费电子通用）成本高出15-30%。军工标准的价格更高。

这种差异源于更严格的工艺控制和更高的报废率——Class 3产品允许的缺陷率更低，制造商需要投入更多检测资源。

5. 订单参数：数量与时间的博弈

订单数量对单价影响巨大。小批量订单（如5-10片）需要分摊工程费用（约300-500元）、菲林费用（每层100元）等固定成本。而大批量订单（如1000片以上）可将这些固定成本摊薄。

交货时间是另一关键因素。常规交期（如5-7天）成本最低，而24小时加急订单价格可能增加30%-100%。这是因加急生产需打乱正常生产排程，甚至需要专门班组跟进。

6. 测试认证：隐形成本不容忽视

测试成本在小批量和大批量间差异巨大。样板通常采用飞针测试，费用约100-400元；而批量生产需要制作专用测试架，成本在1000-1500元。高可靠性产品还需要增加AOI（自动光学检测）、X-ray检测等环节，进一步增加成本。

二、PCB厂家如何计算报价：三步揭秘

第一步：基础成本核算

厂家会根据PCB尺寸计算板材利用率。例如一块10cm×10cm的单面板，在标准大料上可排多少片，利用率多少。利用率低于70%会显著增加成本。

接着计算工程成本：

- 线路层菲林费：每层约100元

- 阻焊/丝印层菲林费：约300元

- CAM工程费：200-500元

第二步：工艺成本叠加

钻孔成本按孔数和孔径计算。0.2mm以下微孔按每个0.02-0.05元计价，而0.6mm以上大孔可能仅需0.005元/孔。

表面处理单独计价：如普通喷锡约0.10元/dm²，而沉金可能达0.30元/dm²。

特殊工艺额外加费：如阻抗控制加收10%，HDI工艺每阶加价15-18%，厚铜板（3OZ以上）加价20-50%。

第三步：订单参数调整

小批量订单（<50片）会增加开机费（SMT线约500-1000元）。

批量订单则考虑测试架费用（1000-1500元）分摊。

付款方式也影响最终价格：预付款可享受5-10%折扣，而月结方式则价格较高。

三、PCBA成本：比裸板更复杂的计算体系

PCBA（组装好的电路板）成本计算更为复杂，公式如下：

PCBA总成本 =（PCB成本 + 元器件成本 + 测试成本 + 工程成本 + 特殊包装物流成本）× 订单数量 × 利润率 + SMT/DIP焊接成本

其中：

- 元器件成本：按BOM清单统计，相同器件合并计算

- SMT贴片成本：按焊点数计算，每个焊点0.01-0.03元，加上钢网费（约200元）和开机费

- DIP插件成本：按人工焊接时间计算，或按引脚数计价

- 测试成本：功能测试架费用可能高达数千元

四、降本秘籍：20年经验工程师的建议

1. 优化设计：线宽/线距≥4mil（0.1mm）；避免不必要的盲埋孔；合理减少层数。一个6层板优化为4层，成本可降30%。

2. 拼板设计：小尺寸板采用拼板方式，提高材料利用率。合理拼板可使板材利用率从60%提升至85%以上。

3. 合理选材：非高频应用首选FR-4；普通消费电子用OSP代替沉金，表面处理成本可降20%。

4. 批量整合：集中订单批量生产。订单量从10片增至500片，单价可降40-60%。

5. 交期优化：避免不必要加急。24小时加急比常规交期贵50%以上。

6. 厂商协同：提前进行DFM（可制造性设计）分析。早期设计调整可避免后期30%的额外成本。

结语

在深圳宏力捷电子，我们坚持透明计价原则——客户提供Gerber文件后，我们会详细列出材料费、工艺费、工程费等各项成本，让您清楚每一分钱的花处。凭借20年专业制板经验，我们能在保证质量的前提下，帮您找到成本优化的最佳路径。

无论是单双面板、多层板，还是HDI、厚铜板、阻抗控制板等特殊工艺，宏力捷电子都能提供高性价比解决方案。从快速打样到中小批量生产，我们承诺：同等品质，价格更优；同等价格，品质更稳。
