PCB线路板沉金与镀金工艺的区别

发布时间:2025-06-19 阅读: 来源:管理员

一、为什么要对PCB进行金处理

在高频、高可靠性或需要良好焊接性能的电路板上,通常会在铜焊盘表面做一层金属保护层。金(Au)不仅导电性能优异,还抗氧化、寿命长,能显著提升焊接性和耐用性。市面上常见的两种金处理方式就是沉金和镀金,它们各有优势和局限。

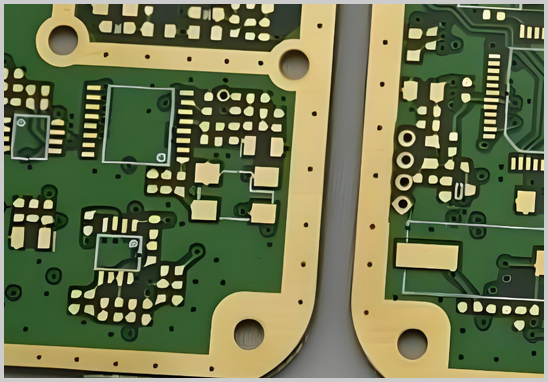

PCB线路板沉金与镀金工艺的区别


二、什么是沉金(化学镀金)

沉金工艺全称为“化学镍–金沉积”(ENIG, Electroless Nickel Immersion Gold)。

1. 原理:先在线路板表面化学沉镍,再通过化学还原反应在镍层表面“沉”上一层金,不需要外加电流,属于自催化化学反应。

2. 金层厚度:一般在0.05–0.1 μm之间,比常规电镀金更厚。

3. 特点:工艺可控,表面金层呈金黄色且晶体细密;焊接性能优异,不易出现焊盘“黑垫”现象;信号传输受影响小(趋肤效应)。


三、什么是镀金(电镀金)

电镀金通常指“电镍–金”(ENEPIG/Electrolytic Nickel Gold)或直接电镀金(“电金”)。

1. 原理:将镀液(含镍盐和金盐)通电形成电化学反应,使金属离子在铜箔表面析出,形成镍金合金层。

2. 金层类型:可分为“硬金”(硬度高,耐磨,常用于金手指)和“软金”(可焊性好,厚度较薄)。

3. 特点:硬金耐擦拭、耐磨损,不易氧化;整板镀金工艺适合密间距SMT,平整度一般优于沉金。


四、沉金 vs. 镀金:五大核心区别

区别维度 沉金(化学镀金)镀金(电镀金)
金层厚度较厚(≈0.05–0.1 μm)较薄(≈0.03 μm,可根据需求调节)
晶体结构更细密、应力可控晶体相对粗,硬金晶粒更大
颜色外观金黄色、光泽度高偏白或浅金色(因镍层反光),硬金略发灰
焊接性焊料润湿性好,不易虚焊“黑垫”软金焊性一般;硬金因硬度高,焊接时需更高温度
耐磨耐用较软,不适合频繁插拔(金手指弱点)硬金耐磨,适合金手指及高频插拔场合

注:以上对比基于典型工艺参数,具体厚度和性能会因供应商配方和实验室工艺而异。


五、如何根据需求选择

- 高密度SMT/信号完整性:推荐沉金,平整度好,避免金丝短路,焊接质量稳定。

- 金手指/频繁插拔:优选硬金电镀,耐磨性更佳,使用寿命更长。

- 成本&环保考量:化学沉金需废水处理成本稍高;电镀工艺能耗高、镀液更新频率高。

- 外观及客户接受度:沉金色泽更金黄,视觉效果更好;电镀金色偏淡,更显高级感。


以上就是PCB线路板沉金与镀金工艺的主要原理、特点及选型建议,帮助您快速掌握两种表面处理方式的核心区别。如需一站式PCBA代工代料服务,欢迎联系深圳宏力捷电子!

×
