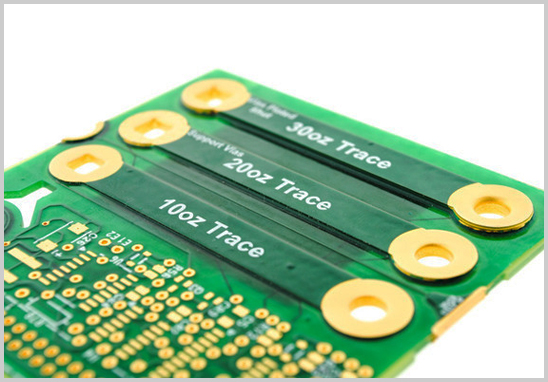

什么是PCB塞孔工艺

在PCB制板过程中，“塞孔”是指对通孔（Via）或盲孔内填充材料，使其满足后续电气性能、焊接、外观或可靠性要求的一种工艺。常见的塞孔方式包括树脂塞孔（Resin Plugging）和油墨塞孔（Ink Plugging）。

不同的塞孔方式不仅影响板面的平整度和焊盘可靠性，也直接关系到PCB的制造成本与使用寿命。

树脂塞孔工艺介绍

树脂塞孔是使用环氧树脂（Epoxy Resin）或改性树脂材料将孔完全填满，再经过压平、固化、钻孔、镀铜等多道工序。

该工艺一般用于HDI高密度互连板、BGA封装区域、背钻孔结构等高端PCB。

树脂塞孔工艺特点：

1. 填充致密：树脂与板材结合紧密，不易产生气泡或空洞。

2. 机械强度高：能承受反复热冲击和回流焊应力。

3. 适用于精密布线：在BGA等高密封区域可实现“埋孔+塞孔+盖铜”结构，提升可靠性。

4. 成本较高：由于工艺复杂、材料昂贵、设备要求高，树脂塞孔通常用于中高端产品。

适用范围：

- BGA或QFN等高密度封装板；

- HDI板、厚铜电源板、汽车电子板；

- 对热循环和可靠性要求高的工业/医疗/通讯设备PCB。

油墨塞孔工艺介绍

油墨塞孔（Solder Mask Plugging）是利用阻焊油墨通过丝网印刷方式填充孔洞，再进行烘烤固化。

该方法成本较低，加工效率高，常用于一般多层板和双面板的生产中。

油墨塞孔工艺特点：

1. 工艺简单，成本低：无需额外钻孔或高温固化设备。

2. 平整度一般：由于油墨收缩率较高，孔口可能形成轻微凹陷。

3. 适用于非关键孔位：多用于防止焊锡流入通孔或保护过孔。

4. 不适合高密度区域：在小孔或BGA密集区域，油墨易残留或空洞。

适用范围：

- 一般消费电子板、照明控制板；

- 通孔密度较低、对平整度要求不高的PCB。

树脂塞孔与油墨塞孔的主要区别对比

如何选择树脂塞孔或油墨塞孔

在实际PCB制板中，选择哪种塞孔方式，需综合考虑以下因素：

1. 产品类型：

   - 若为高密度BGA封装、汽车电子或高可靠设备，应优先选择树脂塞孔。

   - 若为消费类电子或普通控制板，可采用油墨塞孔以降低成本。

2. 孔径大小与布局：

   - 孔径小于0.25mm或孔位于焊盘下方，应选树脂塞孔；

   - 孔径较大且非关键区域，可采用油墨塞孔。

3. 平整度要求：

   - 对贴片精度要求高的PCB需树脂塞孔；

   - 对装配平整度要求低的板可选油墨塞孔。

4. 预算与交期：

   - 树脂塞孔周期略长、成本高；

   - 油墨塞孔适合快速打样与中低成本批量生产。

深圳宏力捷电子的优势

深圳宏力捷电子拥有20余年PCB制板经验，配备全自动树脂塞孔生产线与多条丝印塞孔生产线，能够根据客户需求提供：

- 1~14层PCB打样与中小批量生产；

- 树脂塞孔、油墨塞孔、电金、厚铜、阻抗板、HDI等多种工艺定制；

- 快速交付与可靠品质保证，广泛服务于汽车电子、通讯设备、工业控制、医疗仪器、智能家居等领域。

树脂塞孔与油墨塞孔各有优劣，关键在于产品定位、工艺需求与成本平衡。
